Dobór nóża do gwintów trapezowych wewnętrznych decyduje nie tylko o tym, czy gwint w ogóle da się wykonać, ale też o jakości profilu, trwałości płytki i liczbie poprawek na maszynie. W praktyce liczą się trzy rzeczy naraz: zgodność z profilem 30°, sztywność oprawki w otworze i skuteczne odprowadzanie wióra. Poniżej pokazuję, jak podejść do tego tematu od strony warsztatowej, bez zgadywania i bez typowych błędów, które później kosztują najwięcej czasu.
Najważniejsze rzeczy, które warto ustalić przed pierwszym przejściem
- Profil gwintu musi odpowiadać zarysowi Tr, a nie tylko nominalnej średnicy i skokowi.
- Oprawka do toczenia wewnętrznego powinna być możliwie krótka i niskoprofilowa, żeby nie ograniczać prześwitu.
- Otwór wstępny trzeba przygotować precyzyjnie, bo zbyt mała średnica potrafi wyłamać płytkę już na pierwszym przejściu.
- Wiór i chłodziwo mają w gwincie wewnętrznym większe znaczenie niż przy obróbce zewnętrznej.
- Alternatywna metoda, czyli frezowanie gwintu, bywa lepsza przy trudnym dostępie, ale nie zawsze da taką samą kontrolę profilu.
Co decyduje o jakości gwintu trapezowego wewnątrz
Gwint trapezowy wewnętrzny pracuje najczęściej w nakrętce, tulei albo korpusie mechanizmu posuwu. Ma zarys o kącie 30°, więc dobrze przenosi obciążenia osiowe i jest wygodny w napędach śrubowych, ale jednocześnie wymaga dokładniejszego prowadzenia niż zwykły gwint złączny. Ja traktuję go jako operację, w której profil, współosiowość i warunki skrawania muszą zagrać jednocześnie, bo jeden słabszy element szybko odbija się na całym detalu.
W praktyce najważniejsze jest to, że obróbka wewnętrzna jest trudniejsza od zewnętrznej. Narzędzie pracuje głęboko w otworze, ma większy wysięg, a wiór musi zostać sprawnie wyprowadzony z ciasnej przestrzeni. Dlatego już na etapie planowania warto odpowiedzieć sobie na trzy pytania: jaki jest skok, jak głęboki jest otwór i czy detal daje wystarczająco dużo miejsca na wyjście narzędzia. Gdy te warunki są jasne, dopiero wtedy ma sens wybór konkretnej płytki i oprawki.

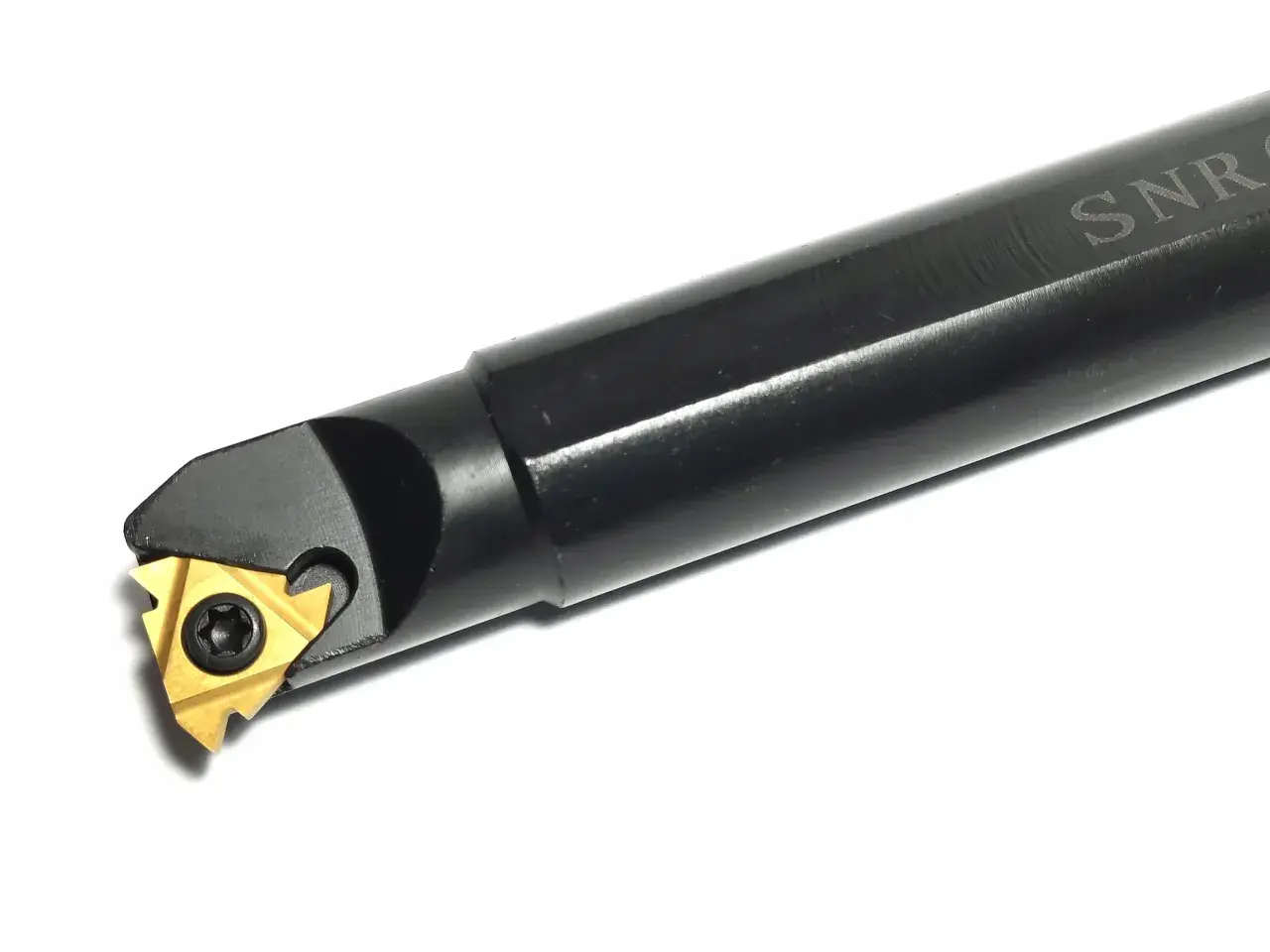

Jak dobrać narzędzie, płytkę i oprawkę
Przy takim gwincie nie szukałbym „uniwersalnego” rozwiązania na ślepo. Jeśli zlecenie powtarza się regularnie, wybieram płytkę możliwie bliską konkretnemu profilowi Tr. Płytka pełnoprofilowa lepiej kontroluje wierzchołek i dno zarysu, a przez to daje bardziej przewidywalny efekt końcowy. Półprofilowa jest wygodniejsza, gdy trzeba obsłużyć kilka wariantów skoku, ale wymaga większej dyscypliny przy doborze średnicy i kontroli wymiaru.
| Kryterium | Na co patrzę | Dlaczego to ważne |
|---|---|---|
| Rodzaj płytki | Pełnoprofilowa do stałego Tr lub półprofilowa przy większej zmienności zleceń | Lepsza zgodność z rysunkiem i mniej ryzyka, że profil „ucieknie” na grzbiecie albo w dnie |
| Oprawka | Niskoprofilowa, przeznaczona do toczenia wewnętrznego | W ciasnym otworze liczy się prześwit, sztywność i brak kolizji z ścianką |
| Wysięg | Jak najkrótszy, ale nadal pozwalający dojść do pełnej głębokości | Krótki wysięg ogranicza drgania i poprawia powtarzalność profilu |
| Korekta kąta helisy | Klin lub podkładka dopasowana do geometrii gwintu | Przy trapezach źle ustawiona korekta szybko pogarsza trwałość krawędzi i jakość flanki |
W gwintach trapezowych szczególnie ważna jest korekta ustawienia płytki względem helisy. Przy takim zarysie luz na flance jest mniejszy niż w klasycznym gwincie metrycznym 60°, więc każdy błąd w nachyleniu narzędzia przyspiesza zużycie i potrafi rozjechać profil. Na rynku spotyka się systemy, które schodzą już do otworów rzędu 25 mm, ale przy mniejszych średnicach trzeba szukać smuklejszych rozwiązań albo zmienić metodę obróbki. Sam dobór narzędzia nie wystarczy, jeśli otwór jest przygotowany byle jak.
Jak przygotować otwór przed pierwszym przejściem
Najczęstszy błąd, który widzę, to zbyt mały otwór wstępny. Wtedy pierwsze przejście staje się za ciężkie, a płytka zamiast ciąć zaczyna walczyć z materiałem. Efekt bywa prosty: wykruszenie krawędzi, zła powierzchnia na pierwszych zwojach albo pełne uszkodzenie narzędzia. Dlatego średnicy bazowej nie zgaduję z pamięci, tylko biorę ją z rysunku albo z odpowiedniej tabeli dla konkretnego Tr.
Przed gwintowaniem sprawdzam też trzy rzeczy, które łatwo zlekceważyć: fazkę wejściową, bicie otworu i miejsce na wyjście narzędzia w dnie. W ślepym otworze drobny brak przestrzeni na końcu potrafi zniszczyć cały proces, nawet jeśli sam profil na początku wychodzi dobrze. Jeśli detal ma długi kanał albo głęboką kieszeń, warto dodatkowo ocenić, czy obróbka w ogóle będzie miała komfortowy odpływ wióra. Dopiero po takim przygotowaniu warto ustawiać sam przebieg skrawania.
- Średnica otworu wstępnego powinna być zgodna z dokumentacją, a nie „prawie dobra”.
- Fazka wejściowa ułatwia start i zmniejsza ryzyko podszarpania pierwszego zwoju.
- Współosiowość ma znaczenie szczególnie przy długich otworach i cienkich ściankach.
- Przestrzeń w dnie jest krytyczna w otworach ślepych, bo tam najłatwiej o zakleszczenie wióra.
Jak prowadzić skrawanie, żeby wiór nie zepsuł profilu
Gwintowanie to nie jest operacja, w której opłaca się „zabrać wszystko naraz”. Narzędzie wykonuje kilka przejść, a każde kolejne ma odciążać krawędź i doprowadzać profil bliżej wymiaru końcowego. W gwincie wewnętrznym to szczególnie ważne, bo trzeba jednocześnie kontrolować powstawanie wióra, drgania i dokładność geometrii. Ja zaczynam zwykle od konserwatywnych nastaw, a dopiero po pierwszej próbie podnoszę agresywność procesu, jeśli detal i maszyna na to pozwalają.
Przy otworach ślepych dobrze sprawdza się prowadzenie wióra w stronę wejścia otworu. W praktyce oznacza to użycie odpowiedniej strategii nacinania, a nie tylko samego posuwu. Dla gwintów wewnętrznych szczególnie użyteczne bywa nacinanie z przeciwnego boku, bo pozwala skierować wiór we właściwą stronę. To nie zawsze jest rozwiązanie idealne, bo zwiększa ryzyko przesunięcia płytki, ale w ciasnych i głębokich otworach często daje większy spokój procesu niż klasyczne ustawienie.
Duże znaczenie ma też chłodziwo. Przy obróbce zewnętrznej część chłodziwa i tak ucieka, a w otworze wewnętrznym liczy się, czy strumień faktycznie dociera do krawędzi. W praktyce najlepsze efekty daje doprowadzenie chłodziwa blisko strefy skrawania, bo obniża temperaturę, poprawia ewakuację wióra i pomaga utrzymać stabilną powierzchnię. Jeśli wysięg jest duży, a maszyna słabiej tłumi drgania, wybieram sztywniejszy lub tłumiony korpus zamiast próbować ratować proces samymi parametrami.
Najważniejsze w tej sekcji jest jedno: gwint wewnętrzny trapezowy lubi spokojny, przewidywalny przebieg. Gdy wiór jest opanowany, a narzędzie trzyma linię, znacznie łatwiej uniknąć kosztownych poprawek. Mimo poprawnego programu najwięcej szkód i tak robią drobiazgi w ustawieniu.
Najczęstsze błędy, które kosztują najwięcej
W tej operacji błędy rzadko są subtelne. Zwykle albo gwint wychodzi od razu dobrze, albo problem pojawia się natychmiast i zostawia widoczny ślad na narzędziu, detalu lub obu naraz. Najczęściej widzę kilka powtarzalnych potknięć:
- Zbyt mały otwór wstępny powoduje, że pierwszy ząb płytki bierze za dużo materiału i narzędzie się wykrusza.
- Za długi wysięg wprowadza drgania, które psują geometrię flanki i chropowatość.
- Zła korekta helisy sprawia, że płytka nie pracuje tak, jak powinna, a profil zaczyna się rozjeżdżać.
- Mieszanie narzędzi do różnych kierunków lub stron kończy się błędnym ustawieniem geometrii.
- Słabe odprowadzanie wióra blokuje dno otworu i niszczy ostatnie przejścia.
- Pomiar „na oko” jest za mało wiarygodny, bo w gwincie liczy się nie tylko to, czy śruba wchodzi, ale też jak pracuje na podziałce i na flance.
W praktyce największą różnicę robi dyscyplina przy ustawieniu. Najpierw kontroluję średnicę otworu, potem bicie, później wysięg i dopiero na końcu parametry. Kiedy ten porządek jest zachowany, większość problemów znika jeszcze przed pierwszym przejściem. Gdy decyzja ma być ekonomiczna, dobrze porównać jeszcze alternatywną metodę wykonania gwintu.
Kiedy lepiej wybrać frezowanie gwintu albo gwintownik
Nie każdy gwint trapezowy wewnętrzny musi powstawać na tokarce z użyciem noża. Jeśli detal ma trudny dostęp, cienkie ścianki albo bardzo słaby odpływ wióra, frezowanie gwintu bywa bezpieczniejsze. Daje większą elastyczność przy otworach ślepych i często lepiej radzi sobie tam, gdzie długie narzędzie tokarskie zaczyna pracować na granicy stabilności.
| Metoda | Kiedy ma sens | Gdzie ma ograniczenia |
|---|---|---|
| Toczenie gwintu | Gdy detal jest osiowy, maszyna trzyma sztywność, a profil ma być bardzo przewidywalny | Przy dużym wysięgu, cienkich ściankach i słabym odprowadzeniu wióra |
| Frezowanie gwintu | Gdy liczy się elastyczność, dostęp do ślepych otworów i bezpieczeństwo procesu | Wymaga odpowiedniej strategii CAM i zwykle jest mniej „mechanicznie proste” |
| Gwintownik trapezowy | Przy powtarzalnej produkcji i dobrze ustalonej geometrii otworu | Nie zawsze jest najlepszy dla głębokich lub problematycznych otworów oraz większych średnic |
Ja patrzę na to pragmatycznie: jeśli gwint jest standardowy, detal daje się dobrze ustawić, a maszyna ma sztywność, toczenie zwykle wygrywa kontrolą profilu. Jeśli jednak wiór ma problem z wyjściem albo miejsce pracy jest ciasne, frezowanie może uratować zarówno detal, jak i nerwy operatora. Wybór metody zwykle robi większą różnicę niż marka płytki, jeśli sam detal od początku jest trudny.
Co przygotować przed zamówieniem narzędzia do pierwszej serii
Przed zamówieniem narzędzia zbieram zestaw danych, który pozwala uniknąć późniejszych wymian i improwizacji. Potrzebne są: oznaczenie gwintu, skok, kierunek, tolerancja, głębokość otworu, materiał, twardość, dostępna średnica wstępna i realna długość wysięgu. Do tego dochodzi jeszcze informacja o chłodziwie, bo bez niej nawet dobre narzędzie może pracować gorzej, niż powinno.
- Oznaczenie Tr i kierunek gwintu.
- Skok, głębokość i typ otworu: przelotowy czy ślepy.
- Materiał detalu oraz jego twardość lub stan po obróbce cieplnej.
- Minimalna średnica otworu i realny prześwit dla oprawki.
- Dostępna sztywność maszyny, uchwytu i całego układu.
- Rodzaj chłodziwa oraz sposób jego podania.
Jeśli mam do wyboru wariant „na szybko” i wariant „dobrany pod detal”, wybieram ten drugi. Dobrze dopasowane narzędzie skraca ustawienie, zmniejsza liczbę poprawek i daje stabilny profil, a w gwincie trapezowym wewnętrznym właśnie to robi największą różnicę. Gdy te parametry są zebrane przed startem, pierwsza sztuka zwykle przestaje być próbą, a zaczyna być powtarzalnym procesem.
