Pręt gwintowany to jeden z tych elementów, które wyglądają niepozornie, a w praktyce potrafią spiąć całą konstrukcję: od instalacji podwieszanych po ramy maszyn i lekkie konstrukcje stalowe. W normie DIN 975 najważniejsze są nie tylko średnica i długość, ale też klasa wytrzymałości, materiał oraz zabezpieczenie antykorozyjne, bo to one decydują o tym, gdzie taki element naprawdę ma sens. W tym tekście pokazuję, jak czytać oznaczenie, czym różni się od nowszych zapisów katalogowych i na co zwrócić uwagę przy doborze oraz montażu.
Najważniejsze informacje o prętach gwintowanych
- Pręt gwintowany pracuje jak długi łącznik bez łba śruby, zwykle z nakrętkami i podkładkami po obu stronach.
- O wyborze decydują przede wszystkim średnica, długość, skok gwintu, klasa wytrzymałości i rodzaj powłoki.
- W praktyce handlowej starsze oznaczenia katalogowe wciąż bywają mieszane z nowszymi, dlatego warto patrzeć na parametry techniczne, a nie tylko na skrót normy.
- Do wnętrz i lekkich zastosowań wystarczy często stal ocynkowana, ale na zewnątrz i w wilgoci lepiej sprawdza się stal nierdzewna lub odpowiednio zabezpieczona powłoka.
- Po cięciu trzeba zadbać o krawędź i ochronę gwintu, bo w tym miejscu najczęściej zaczynają się problemy z montażem i korozją.

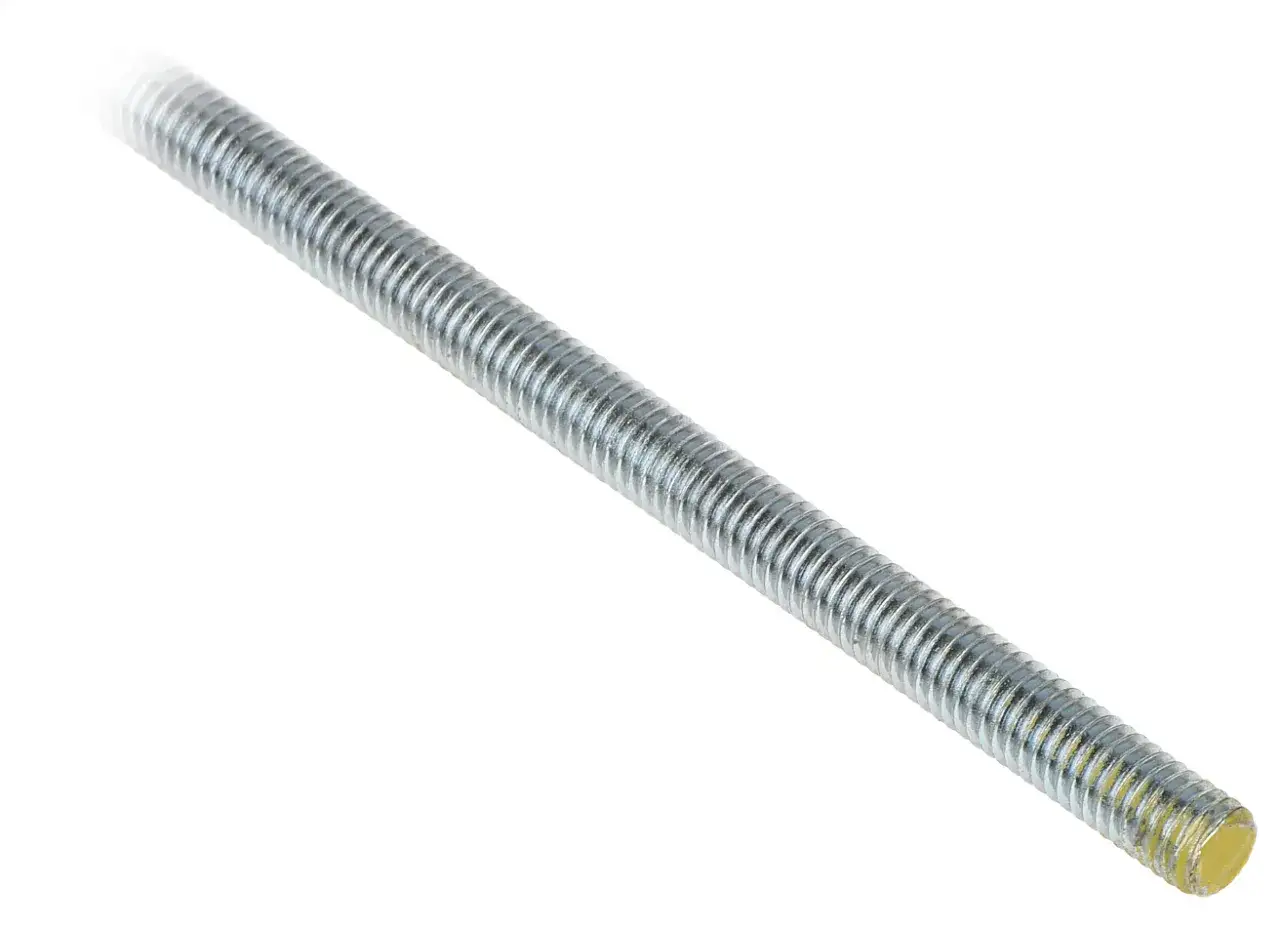

Czym jest pręt gwintowany i jak czytać oznaczenie
W praktyce patrzę na ten element jak na uniwersalny łącznik montażowy, a nie zwykłą śrubę bez łba. Gwint biegnie na całej długości pręta, więc można go skracać, łączyć z nakrętkami i dopasowywać do konkretnego układu montażowego bez szukania specjalnej długości śruby.
Najprostszy zapis, który spotkasz w katalogu, zwykle mówi więcej, niż wygląda na pierwszy rzut oka. Przykład: M12 x 1000 oznacza średnicę nominalną 12 mm i długość 1000 mm, a dopisek o klasie, na przykład 8.8, mówi o wytrzymałości materiału. Jeśli pojawia się informacja o powłoce, dostajesz od razu wskazówkę, czy element nadaje się do wnętrza, czy lepiej poradzi sobie w trudniejszym środowisku.
| Element oznaczenia | Co mówi kupującemu | Dlaczego to ważne |
|---|---|---|
| Średnica, np. M8, M10, M12 | Jaki rozmiar nakrętek i otworów będzie pasował | Bez zgodności średnicy montaż po prostu nie ruszy |
| Długość, np. 1 m, 2 m, 3 m | Jak długi odcinek dostaniesz z magazynu | Decyduje o liczbie cięć i odpadów |
| Klasa wytrzymałości | Jakie obciążenie materiał może przyjąć | To kluczowe przy pracy konstrukcyjnej i technicznej |
| Powłoka lub materiał | Jak element zniesie wilgoć, korozję i warunki otoczenia | Tu najczęściej zapada decyzja o trwałości całego połączenia |
Ja przy doborze zaczynam właśnie od tych czterech punktów, bo dopiero potem ma sens dyskusja o detalach, takich jak drobny gwint czy wersja lewoskrętna. To prowadzi prosto do pytania, gdzie taki element faktycznie pracuje najlepiej, a gdzie jest tylko wygodnym półśrodkiem.
Gdzie takie pręty sprawdzają się najlepiej
Pręty gwintowane wykorzystuje się tam, gdzie trzeba uzyskać długie połączenie i mieć dużą swobodę regulacji. Najczęściej widzę je w instalacjach podwieszanych, konstrukcjach pomocniczych, ramach maszyn, mocowaniu prowadnic, systemach wentylacyjnych i przy montażu elementów, które trzeba dokładnie wypoziomować albo zdystansować.
To właśnie regulacja jest ich największą zaletą. Zamiast szukać śruby o nietypowej długości, tniesz pręt na wymiar, kontrujesz nakrętkami i ustawiasz pozycję z dokładnością, jakiej nie daje zwykły łącznik z łbem.
| Zastosowanie | Dlaczego pręt gwintowany pasuje | Na co uważać |
|---|---|---|
| Instalacje podwieszane | Łatwo ustawić wysokość i skasować luz | Trzeba dobrać odpowiednie kotwienie do podłoża |
| Konstrukcje stalowe i pomocnicze | Ułatwia skręcanie i regulację geometrii | Nie zastępuje bezmyślnie połączeń projektowanych pod duże obciążenia dynamiczne |
| Maszyny i osprzęt techniczny | Pomaga przy dystansowaniu i poziomowaniu | Wibracje wymagają zabezpieczenia połączenia |
| Systemy wentylacyjne i trasowanie | Wygodny do podwieszeń i prowadzeń | Dobór klasy i powłoki zależy od środowiska pracy |
Najczęstszy błąd widzę wtedy, gdy ktoś traktuje taki element jak uniwersalny zamiennik każdej śruby konstrukcyjnej. To działa tylko wtedy, gdy projekt pozwala na długie połączenie gwintowe i nie wymaga specjalnej geometrii trzpienia. Gdy w grę wchodzi duża praca zmęczeniowa, drgania albo agresywne środowisko, trzeba już patrzeć dużo szerzej, przede wszystkim na materiał i zabezpieczenie powierzchni.

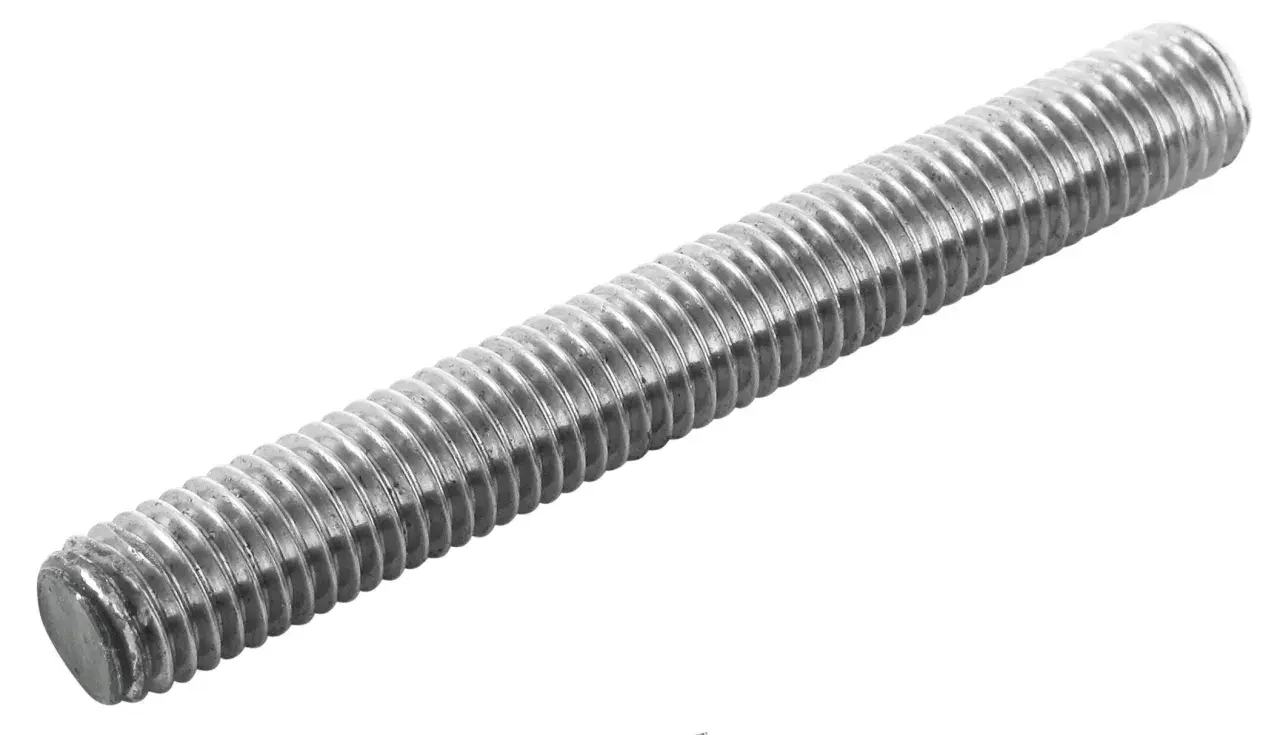

Jak dobrać materiał, klasę i powłokę
Tu zwykle rozstrzyga się, czy połączenie posłuży latami, czy zacznie sprawiać kłopoty po pierwszym sezonie. W katalogach spotyka się różne materiały i klasy, ale z punktu widzenia praktyki najczęściej wybiera się stal węglową, stal nierdzewną A2 lub A4 oraz odpowiednią powłokę cynkową. W bardziej specjalistycznych zastosowaniach trafiają się też mosiądz i tworzywa, ale to już warianty niszowe.
| Materiał lub klasa | Gdzie ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Stal węglowa 4.8 / 5.8 | Prostsze montaże, wnętrza, suche warunki | Niska cena, łatwa dostępność | Słabsza odporność na korozję bez dodatkowej ochrony |
| Stal 8.8 / 10.9 | Połączenia techniczne i bardziej obciążone | Wyższa wytrzymałość | Wymaga rozsądnego doboru nakrętek, podkładek i warunków pracy |
| A2 | Wilgoć, środowisko miejskie, wiele zastosowań zewnętrznych | Dobra odporność korozyjna | Nie zastępuje automatycznie wysokiej klasy wytrzymałościowej |
| A4 | Środowiska bardziej agresywne, kontakt z wodą i chemią | Lepsza odporność niż A2 | Zwykle wyższy koszt |
Powłoka też ma znaczenie. Ocynk galwaniczny sprawdza się dobrze we wnętrzach i w mniej wymagających warunkach, a cynk ogniowy daje zwykle lepszą ochronę na zewnątrz. Jeśli środowisko jest wilgotne, a dostęp do połączenia później będzie trudny, ja nie oszczędzam na zabezpieczeniu, bo to właśnie tam koszt naprawy rośnie najszybciej.
W praktyce trzeba też pamiętać o gwincie drobnozwojnym i lewoskrętnym. Drobny skok bywa przydatny przy precyzyjnej regulacji lub większym oporze na samoczynne luzowanie, a lewoskręt pojawia się w rozwiązaniach specjalnych, gdzie geometria lub kierunek pracy tego wymaga. To już prowadzi do pytania, skąd biorą się różne oznaczenia w dokumentacji i dlaczego na rynku często mieszają się stare i nowe nazwy.
DIN 975 a nowsze oznaczenia katalogowe
W obrocie handlowym spotyka się oba zapisy, ale dla użytkownika końcowego ważniejsze od samego skrótu jest to, co dokładnie zamawia. W starszych kartach katalogowych i projektach nadal pojawia się klasyczny zapis, natomiast w nowszych ofertach częściej widzisz oznaczenia z rodziny DIN 976-1. Z praktycznego punktu widzenia te pozycje bywają opisywane bardzo podobnie, bo chodzi o ten sam typ długiego elementu gwintowanego.
Ja w takich sytuacjach nie opieram się na samym symbolu, tylko sprawdzam parametry, które faktycznie mają wpływ na montaż i odbiór:
- średnicę nominalną i skok gwintu,
- długość handlową i długość po przycięciu,
- klasę wytrzymałości lub gatunek materiału,
- powłokę i warunki środowiskowe,
- czy potrzebny jest gwint metryczny, drobnozwojny albo lewoskrętny,
- czy projekt wymaga konkretnej tolerancji, atestu lub certyfikatu dostawy.
To ważne zwłaszcza przy zakupach technicznych, bo w magazynie lub u dostawcy skrót w opisie bywa krótszy niż realna specyfikacja. Jeśli dokumentacja projektowa wymaga precyzyjnego zapisu, lepiej trzymać się parametrów z projektu niż ufać samemu nagłówkowi w katalogu. Ten praktyczny porządek pozwala uniknąć pomyłek także wtedy, gdy trzeba ciąć, skracać albo montować połączenie w trudniejszym miejscu.
Na co uważać przy cięciu i montażu
Najwięcej problemów nie bierze się z samego produktu, tylko z obróbki na miejscu. Po skróceniu pręta trzeba zadbać o krawędź, oczyścić zadzior i zabezpieczyć miejsce cięcia, bo właśnie tam najszybciej zaczyna się korozja oraz kłopot z nakrętką. Jeśli pracuję z wersją ocynkowaną, po cięciu od razu zabezpieczam koniec odpowiednim preparatem cynkowym albo innym systemem zgodnym z materiałem.
- Nie tnij bez planu. Najpierw sprawdź, ile gwintu zostanie w strefie zakleszczenia nakrętki i podkładki.
- Nie zostawiaj ostrych zadziorów. Nawet mały uskok potrafi utrudnić wkręcanie i uszkodzić gwint nakrętki.
- Nie mieszaj przypadkowo nakrętek. Przy drobnym gwincie albo wyższej klasie łatwo o pozornie drobny, ale kosztowny błąd.
- Nie licz na samo dociągnięcie. Wibracje potrafią poluzować połączenie, więc czasem potrzebna jest druga nakrętka kontrująca lub inny system zabezpieczenia.
- Nie ignoruj środowiska pracy. To, co działa wewnątrz hali, może nie wytrzymać na zewnątrz pod stałą wilgocią.
W dłuższych odcinkach lepiej stosować dedykowane łączniki gwintowane niż prowizoryczne skręcanie na jedną nakrętkę. Z kolei przy montażu, w którym element ma przenosić większe siły, trzeba sprawdzić nie tylko pręt, ale też podkładki, nakrętki i podłoże, do którego całość jest mocowana. W praktyce to właśnie te detale rozstrzygają o trwałości całego układu, a nie sam napis na opakowaniu.
Jak zamówić właściwy wariant bez niepotrzebnych zwrotów
Gdy przygotowuję zamówienie, zamykam temat na kilku danych i dzięki temu rzadko wracam do poprawiania specyfikacji. Najlepszy efekt daje prosty zestaw informacji, zapisany od razu w kolejności, w jakiej myśli o nim wykonawca i magazyn:
- Średnica i skok gwintu, najlepiej zapisane jednoznacznie, na przykład M10, M12 lub gwint drobnozwojny.
- Długość handlowa i ewentualna długość po przycięciu.
- Materiał albo klasa wytrzymałości, jeśli połączenie ma pracować konstrukcyjnie.
- Rodzaj ochrony powierzchni, czyli brak powłoki, ocynk galwaniczny, ocynk ogniowy albo stal nierdzewna.
- Warunki środowiskowe: wnętrze, zewnętrze, wilgoć, chemia, temperatura.
- Wymagania dodatkowe, takie jak kierunek gwintu, dokumentacja materiałowa czy liczba sztuk do cięcia.
Jeśli potraktujesz ten element jak zwykły metalowy pręt z gwintem, ryzyko błędu rośnie od razu o kilka poziomów. Jeśli jednak dobierzesz go świadomie do warunków pracy, dostajesz bardzo praktyczny łącznik, który potrafi rozwiązać więcej problemów montażowych, niż na pierwszy rzut oka sugeruje jego prosty wygląd. I właśnie dlatego przy takich detalach najbardziej opłaca się myśleć jak wykonawca, a nie jak ktoś, kto tylko porównuje oznaczenia w katalogu.
