S355 to stal konstrukcyjna, którą ocenia się przede wszystkim przez wytrzymałość i zachowanie w obróbce, a dopiero później przez samą twardość. Ja zwykle patrzę na nią od strony praktycznej: czy materiał da się sprawnie ciąć, wiercić, giąć i spawać oraz czy wynik pomiaru ma sens w konkretnej skali. W tym tekście wyjaśniam, co naprawdę oznacza twardość tej stali, kiedy skala HRC jest tylko przybliżeniem, a kiedy lepiej oprzeć się na HBW albo HRB.
Najważniejsze informacje w skrócie
- S355 to stal konstrukcyjna, a nie stal hartowana, więc jej twardość zwykle opisuje się w HBW.
- Dla popularnych odmian spotyka się zazwyczaj około 146-187 HB, co odpowiada tylko orientacyjnie kilku lub kilkunastu HRC.
- Skala HRC nie jest tu najlepsza, bo dla miększych stali odczyt bywa mało wiarygodny.
- Na wynik wpływają odmiana S355, grubość, stan dostawy i sposób przygotowania powierzchni.
- W praktyce ważniejsze od samego HRC są: skrawalność, spawalność i stan krawędzi po cięciu.
Czy S355 naprawdę ma sensowną twardość w HRC
Najkrótsza odpowiedź brzmi: nie jako podstawowy parametr materiałowy. Liczba 355 w nazwie S355 nie oznacza twardości, tylko granicę plastyczności na poziomie 355 MPa. To ważne rozróżnienie, bo bardzo często miesza się wytrzymałość z twardością, a to są dwie różne cechy.
W praktycznych kartach materiałowych dla tej stali dużo częściej zobaczysz wynik w Brinellu, czyli HBW. Dla popularnych odmian S355 spotyka się zakres około 146-187 HB, a po przeliczeniu na Rockwella C wychodzi zwykle tylko wartość orientacyjna, raczej w rejonie kilku do kilkunastu HRC. Taki wynik nie jest jednak najlepszym językiem opisu tego materiału.
| Parametr | Co oznacza | Jak to czytać dla S355 |
|---|---|---|
| 355 MPa | granica plastyczności | to nie jest twardość, tylko odporność na trwałe odkształcenie |
| 146-187 HBW | typowy zakres twardości dla części odmian S355 | to najpraktyczniejszy zapis przy odbiorze materiału |
| HRC | twardość w skali Rockwella C | dla S355 zwykle tylko orientacyjnie, w niskim zakresie i bez dużej wartości decyzyjnej |
Ja nie traktuję HRC dla S355 jako liczby, na której warto budować decyzję zakupową czy technologiczna. Jeśli materiał ma pracować jak zwykła stal konstrukcyjna, ważniejsze jest to, czy trzyma parametry projektu i czy zachowuje się przewidywalnie w obróbce. Z tego wynika proste pytanie: dlaczego w ogóle lepiej patrzeć na HBW?

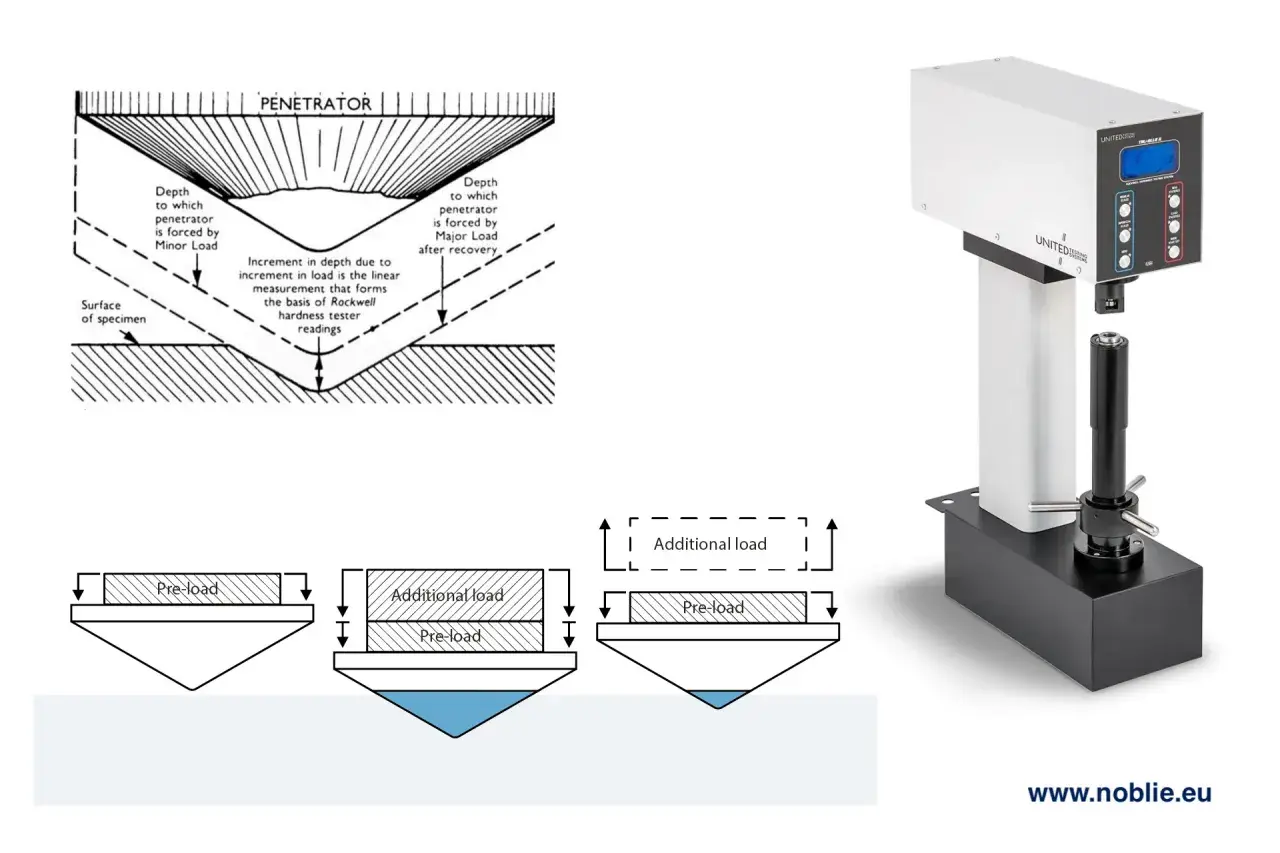

Dlaczego dla tej stali lepiej patrzeć na HBW niż na HRC
Skale twardości nie są zamienne jeden do jednego. Brinell dobrze opisuje stale konstrukcyjne, bo mierzy odcisk kulką i lepiej pasuje do materiałów o umiarkowanej twardości. Rockwell C z kolei korzysta ze stożka diamentowego i jest projektowany raczej pod twardsze stale, po obróbce cieplnej albo po hartowaniu.
W praktyce to oznacza, że dla S355 skala C często daje wynik mało użyteczny albo tylko przeliczony z innej metody. Przy niskich twardościach odczyty HRC są zwykle mniej pewne i łatwo o pozornie precyzyjną liczbę, która niewiele mówi o materiale. W takich przypadkach rozsądniej jest zostać przy HBW lub ewentualnie przy HRB, jeśli ktoś potrzebuje pomocniczego porównania.
| Skala | Do czego służy | Znaczenie przy S355 |
|---|---|---|
| HBW | stal konstrukcyjna, profile, blachy, odbiór materiału | najbardziej praktyczna i czytelna |
| HRB | miększe stale, szybkie porównania | użyteczna pomocniczo |
| HRC | twardsze stale, materiały po hartowaniu | dla S355 zwykle zbyt mało miarodajna |
Jeśli ktoś podaje S355 w HRC, to najczęściej jest to przeliczenie, a nie pierwotny wynik pomiaru. Żeby zrozumieć, skąd biorą się rozbieżności, trzeba jeszcze spojrzeć na odmiany tej stali i warunki dostawy, bo one realnie wpływają na odczyt.
Jak różnią się odmiany S355 i co to zmienia w wyniku
S355 nie jest jedną, identyczną stalą pod każdym względem. W praktyce spotyka się odmiany typu JR, J0, J2, a także stany dostawy takie jak +N czy +M. Same symbole nie opisują twardości bezpośrednio, tylko głównie wymagania udarności i sposób wytworzenia materiału.
JR, J0 i J2 mówią o odporności na uderzenie w określonej temperaturze, a nie o tym, ile materiał ma HRC. To częsty błąd w interpretacji. Z kolei +N oznacza stan znormalizowany, a +M odnosi się do walcowania termomechanicznego. W obu przypadkach ważniejsza jest stabilność własności niż „wysoka twardość”.
| Oznaczenie | Co oznacza | Wpływ na twardość |
|---|---|---|
| JR | wymagana udarność w temperaturze +20°C | pośredni, bez bezpośredniego przełożenia na HRC |
| J0 | wymagana udarność w 0°C | bez bezpośredniego przełożenia na HRC |
| J2 | wymagana udarność w -20°C | często wybierana do bardziej wymagających konstrukcji |
| +N | stan znormalizowany | zwykle bardziej powtarzalne własności |
| +M | walcowanie termomechaniczne | często dobry kompromis między wytrzymałością i plastycznością |
Do tego dochodzi grubość. Ta sama stal w cienkiej blasze i w grubszym elemencie może dawać inny zakres własności, bo norma dopuszcza różnice zależne od przekroju. Ja zawsze zwracam uwagę, czy mówimy o blachach cienkich, profilu zamkniętym czy grubym elemencie nośnym, bo bez tego łatwo wyciągnąć fałszywy wniosek z jednej liczby. Skoro wiadomo już, że odmiana i stan dostawy mają znaczenie, czas przejść do samego pomiaru.

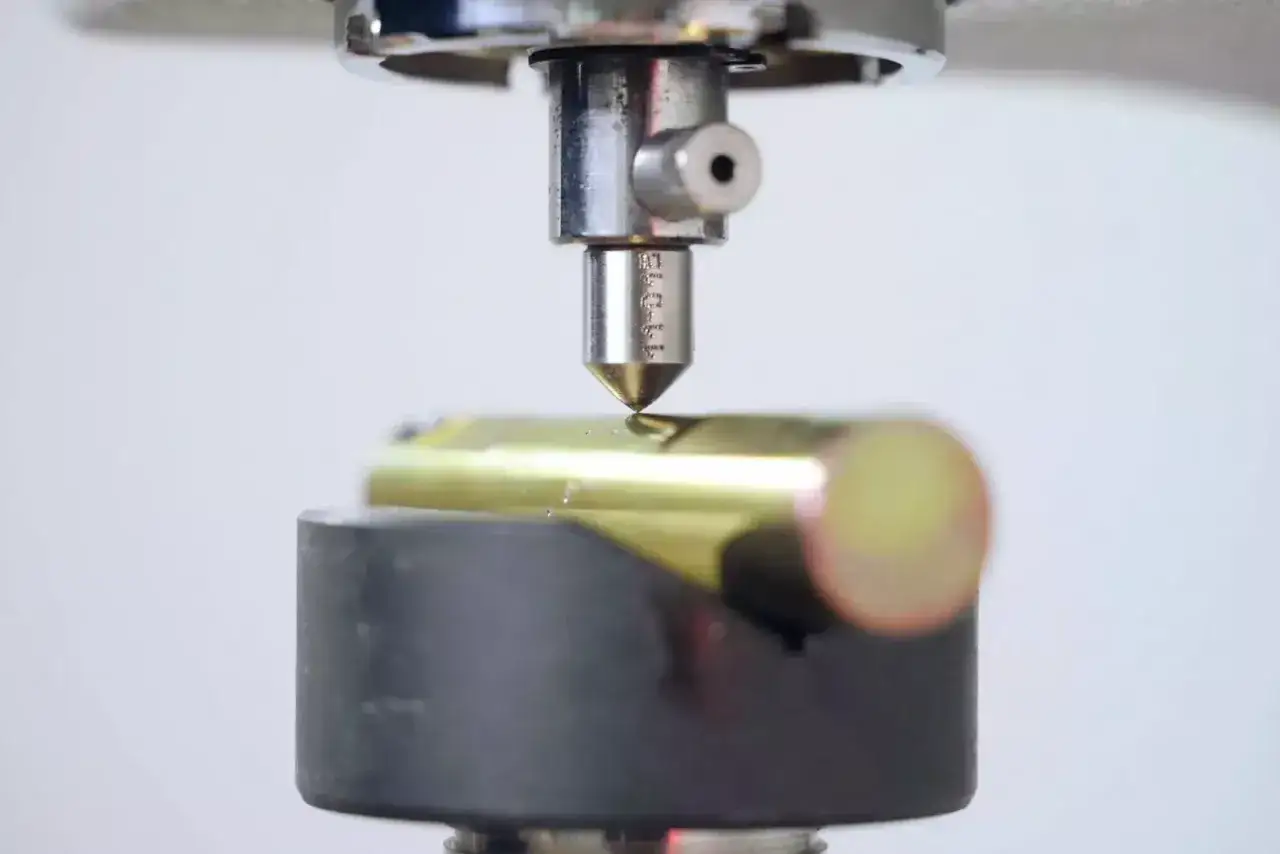

Jak mierzy się twardość S355 w praktyce
Przy S355 najczęściej wybiera się Brinella, bo to po prostu najlepiej pasuje do klasy materiału. Pomiar wykonuje się na większym odcisku, więc wynik lepiej opisuje stal konstrukcyjną niż na przykład bardzo lokalny, punktowy test. W laboratorium albo przy kontroli porównawczej można użyć także Vickersa, a Rockwell C zostawić do materiałów twardszych.
| Metoda | Kiedy ma sens | Co dostajesz |
|---|---|---|
| Brinell | odbiór blach, profili i stali konstrukcyjnych | najbardziej naturalny zapis dla S355 |
| Rockwell B | szybkie porównania przy miększych stalach | wygodny, ale mniej typowy dla dokumentacji konstrukcyjnej |
| Rockwell C | głównie twardsze stale i stopy | dla S355 tylko orientacyjny odczyt |
| Vickers | laboratorium, małe strefy, lokalna kontrola | dobra metoda porównawcza |
Przy takim pomiarze liczy się nie tylko aparat, ale i przygotowanie próbki. Z doświadczenia wiem, że najwięcej problemów robią rzeczy banalne: zgorzelina po walcowaniu, farba, ślady po cięciu termicznym albo pomiar zbyt blisko spoiny. W praktyce pilnuję czterech rzeczy:
- powierzchnia musi być oczyszczona z warstwy tlenków, farby i brudu,
- grubość elementu musi być wystarczająca względem głębokości odcisku,
- pomiar nie powinien wypadać w strefie wpływu ciepła po spawaniu lub cięciu,
- warto wykonać kilka odczytów i dopiero potem liczyć średnią.
To ważne, bo przy S355 łatwo pomylić lokalny efekt obróbki z cechą całej stali. I właśnie dlatego sam wynik HRC, wyrwany z kontekstu, często niewiele wnosi. Więcej mówi dopiero to, jak materiał zachowuje się przy konkretnych operacjach warsztatowych.
Co ta twardość oznacza przy cięciu, wierceniu i spawaniu
W warsztacie S355 oceniam jako stal dość przyjazną w obróbce. Nie zachowuje się jak stal narzędziowa, nie wymaga specjalnego podejścia „jak do zahartowanej blachy”, ale też nie wolno zakładać, że wszystko przebiegnie samo. Największe znaczenie ma tu stan powierzchni i to, czy materiał nie był wcześniej lokalnie przegrzany.
Cięcie
Przy cięciu termicznym, laserowym czy plazmowym problemem bywa nie rdzeń materiału, ale krawędź po przecięciu. W tej strefie może pojawić się lokalne utwardzenie albo narost tlenkowy, który utrudni dalszą obróbkę. Dlatego po cięciu często liczy się bardziej kontrola krawędzi niż sam wynik twardości w środku blachy.
Wiercenie i skrawanie
Do wiercenia S355 zwykle wystarcza dobrze dobrane narzędzie HSS-Co albo węglik, o ile nie trafia się w zgorzelinę i nie pracuje na zużytej krawędzi. W praktyce wyższa twardość przekłada się tu głównie na większe zużycie narzędzia, ale nie na nagłe „nie da się obrabiać”. Jeśli wiertło zaczyna się palić, najczęściej winny jest dobór parametrów albo stan powierzchni, a nie sam materiał.
Gięcie
Przy gięciu S355 ważniejsza od HRC jest plastyczność i promień gięcia. Jeśli materiał jest w stanie dostawy, zwykle daje się dobrze formować, ale trzeba pamiętać o kierunku walcowania, grubości i ewentualnym sprężystym odkształceniu po zwolnieniu siły. Im grubszy element, tym bardziej odczuwalny staje się kompromis między geometrią a bezpieczeństwem formowania.
Przeczytaj również: Temperatura topnienia aluminium - co oznacza w praktyce?
Spawanie
To stal, która z definicji dobrze współpracuje ze spawaniem, więc sama twardość nie jest tu zwykle głównym problemem. Istotniejsze są przygotowanie złącza, parametry procesu i unikanie niepotrzebnego przegrzania w strefie wpływu ciepła. Przy grubych przekrojach i bardziej wymagających konstrukcjach nie patrzę wyłącznie na twardość, tylko na cały zestaw: skład, grubość, stan dostawy i wymagania udarności. Taki ogląd jest po prostu bezpieczniejszy niż opieranie się na jednym HRC.
To prowadzi do jeszcze jednej pułapki: łatwo uznać, że skoro znamy twardość, to znamy już cały materiał. W rzeczywistości w stali konstrukcyjnej równie ważne są wytrzymałość, ciągliwość i zachowanie w eksploatacji.
Jak czytać kartę materiałową, żeby nie pomylić twardości z wytrzymałością
Najczęstszy błąd brzmi prosto: ktoś widzi „355” i myśli o twardości. Tymczasem ta liczba odnosi się do granicy plastyczności, czyli poziomu naprężenia, przy którym materiał zaczyna trwale się odkształcać. To nie jest to samo co odporność na wgniecenie, którą opisuje hardness.
Jeśli chcesz szybko i bezpiecznie ocenić materiał, sprawdź w dokumentacji kilka rzeczy:
- dokładną odmianę S355, na przykład JR, J0, J2, +N albo +M,
- grubość nominalną, bo od niej zależą dopuszczalne własności,
- czy wynik twardości podano w HBW, HRB czy jako przeliczenie na HRC,
- czy pomiar dotyczy materiału bazowego, czy strefy po obróbce cieplnej,
- czy w ogóle podano metodę badania, a nie tylko samą liczbę.
Ja w takich sytuacjach zawsze wolę, gdy w zamówieniu lub certyfikacie widnieje jasny zapis HBW wraz ze stanem dostawy. To ogranicza nieporozumienia, zwłaszcza gdy materiał ma trafić później do spawania albo dalszej obróbki mechanicznej. HRC zostawiłbym raczej jako informację pomocniczą, nie jako główny parametr odbioru.
Co sprawdziłbym przed zamówieniem materiału do obróbki
Gdy dobieram S355 do konkretnego zadania, nie zaczynam od pytania, ile ma HRC. Zaczynam od tego, czy element będzie spawany, gięty, cięty termicznie albo obrabiany skrawaniem i czy trzeba zachować określoną udarność. Dopiero potem patrzę na twardość, bo w tej klasie stali jest ona raczej informacją porządkującą niż decydującą.
Jeśli potrzebujesz materiału konstrukcyjnego, S355 ma sens. Jeśli potrzebujesz materiału odpornego na ścieranie albo pracy w warunkach zużycia, to już inna rodzina stali i inna rozmowa. Właśnie tu najłatwiej popełnić kosztowny błąd: wybrać stal „na oko” po samej liczbie w nazwie.
W praktyce najlepiej działa prosty zestaw kontroli: odmiana, grubość, stan dostawy, metoda pomiaru i miejsce pomiaru. Tyle wystarczy, żeby odczytać S355 bez nadinterpretacji i bez sztucznego szukania jednej magicznej wartości w skali HRC.
Jeśli mam zostawić jedną praktyczną wskazówkę, to taką: przy S355 myśl najpierw o HBW i o zastosowaniu materiału, a dopiero potem o HRC. To oszczędza błędów w dokumentacji, ułatwia kontakt z dostawcą i daje lepszy obraz tego, jak stal zachowa się w warsztacie oraz w gotowej konstrukcji.
