Dobrze przygotowana tabela twardości stali pomaga szybko odróżnić materiał miękki, podatny na obróbkę, od stali, która po hartowaniu zaczyna zachowywać się zupełnie inaczej. W praktyce nie wystarczy jednak sama liczba, bo znaczenie ma też skala pomiaru, stan dostawy i to, czy interesuje nas rdzeń, czy warstwa powierzchniowa. Właśnie dlatego poniżej porządkuję temat tak, jak podszedłbym do niego przy doborze materiału do warsztatu albo produkcji.
Najważniejsze liczby i zasady, które od razu porządkują temat
- HB najlepiej sprawdza się przy stalach miękkich i średniotwardych, zwłaszcza gdy liczy się ogólny stan materiału.
- HRC jest najbardziej przydatne przy stalach hartowanych i narzędziowych, czyli tam, gdzie twardość jest wysoka.
- HV daje dużą precyzję i dobrze pokazuje cienkie warstwy oraz lokalne utwardzenie.
- Przeliczenia między skalami są orientacyjne; ISO 18265 i ASTM A370 traktują je jako zależne od rodzaju stali.
- Ta sama stal może mieć zupełnie inną twardość po wyżarzaniu, normalizowaniu, hartowaniu albo odpuszczaniu.
- Wysoka twardość pomaga przy zużyciu, ale zwykle pogarsza skrawalność i spawalność.
Jak czytać zestawienie twardości i nie pomylić skali z wynikiem obróbki
Największy błąd widzę wtedy, gdy ktoś porównuje liczby z różnych skal tak, jakby były wprost zamienne. HB, HV i HRC opisują ten sam materiał, ale inną metodą, innym wgłębieniem i często innym zakresem zastosowania, więc bez kontekstu wynik potrafi wprowadzić w błąd.
Ja zaczynam od pytania: co właściwie mierzymy. Jeśli chodzi o stal miękką, blachę albo materiał w stanie dostawy, najczęściej sens ma HB albo HRB. Jeśli badam stal po hartowaniu, lepiej patrzeć na HRC. A jeśli chcę ocenić cienką warstwę, nawęglanie albo lokalne utwardzenie powierzchni, wybieram HV, bo daje lepszą rozdzielczość.
- HB pokazuje odporność na wgniatanie kulką i dobrze opisuje stale miękkie oraz średniotwarde.
- HV wykorzystuje diamentową piramidę i sprawdza się tam, gdzie potrzebna jest dokładność na małej powierzchni.

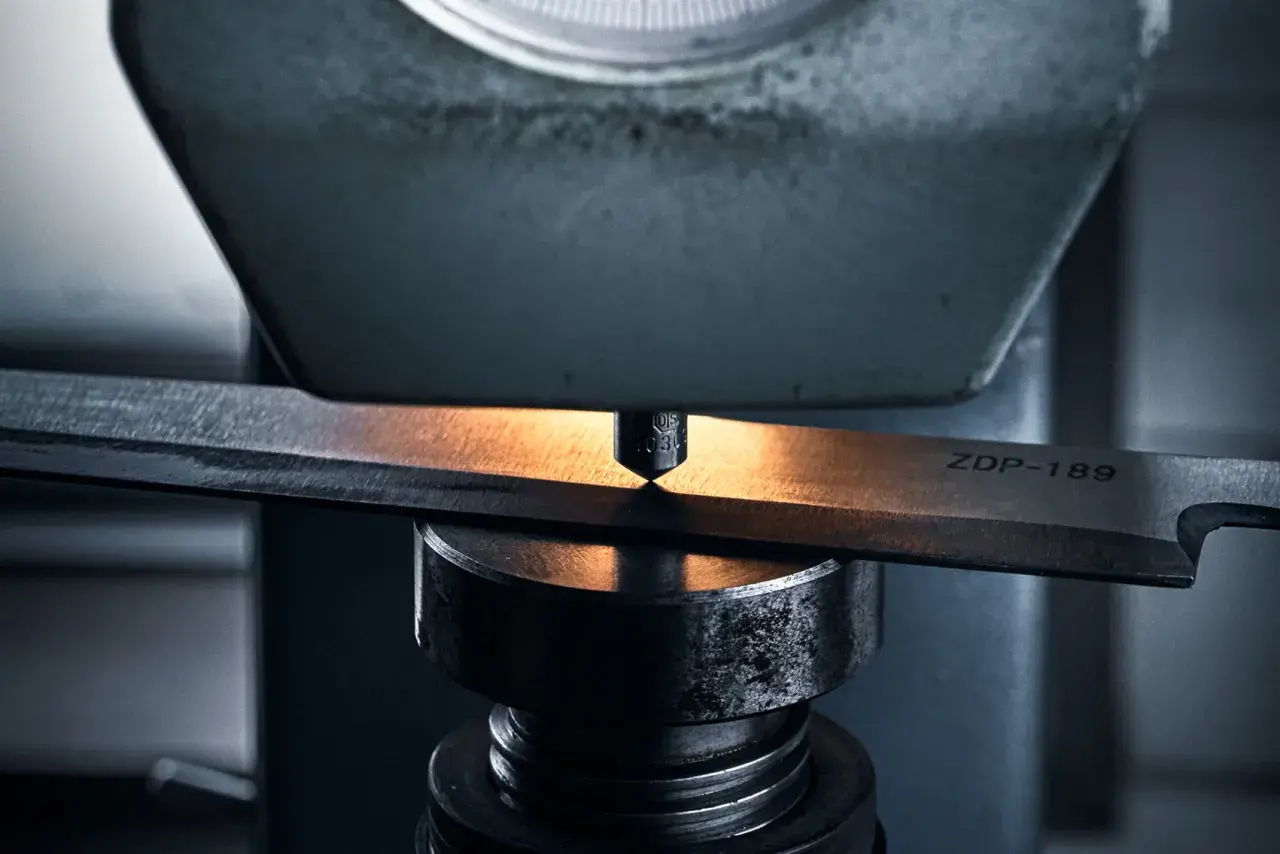

- HRC mierzy się stożkiem diamentowym i używa przede wszystkim dla stali hartowanych.
- HRB przydaje się przy stalach bardziej plastycznych, gdzie HRC byłoby po prostu mało miarodajne.
W praktyce przeliczenia nie są idealne. Normy ISO 18265 i ASTM A370 pokazują, że konwersja zależy od składu stali, jej struktury i stanu obróbki, więc ta sama wartość HB nie zawsze przełoży się na identyczne HRC. To ważne zwłaszcza wtedy, gdy ktoś próbuje z jednego pomiaru wyciągnąć wniosek o całym detalu. Właśnie z tego powodu trzeba patrzeć na sam gatunek materiału, a nie na pojedynczą liczbę.
Jakie twardości mają najczęściej spotykane stale
Najbardziej użyteczna jest tabela, która łączy gatunek, stan dostawy i realny zakres twardości. Poniżej zebrałem kilka przykładów, z którymi najczęściej spotyka się praktyka warsztatowa i produkcyjna. To nie są wartości „zawsze i wszędzie”, tylko zakresy orientacyjne, które pomagają szybko ocenić, z czym ma się do czynienia.
| Gatunek lub grupa stali | Stan materiału | Orientacyjna twardość | Co z tego wynika w praktyce |
|---|---|---|---|
| DC01, niskowęglowa stal do tłoczenia | Stan dostawy | 85-120 HB, zwykle HRB 50-70 | Bardzo dobra do gięcia, tłoczenia i prostszej obróbki; HRC nie jest tu dobrym punktem odniesienia. |
| C45, stal średniowęglowa | W stanie walcowanym lub normalizowanym | 170-210 HB | To rozsądny kompromis między obrabialnością a wytrzymałością; po lokalnym hartowaniu indukcyjnym może dojść nawet do ok. 55 HRC na warstwie. |
| 42CrMo4, stal ulepszana cieplnie | Po dostawie lub po hartowaniu | Do ok. 301 HB w stanie +AR, po hartowaniu powierzchnia może przekraczać 53 HRC | Dobrze znosi większe obciążenia i elementy pracujące dynamicznie, ale wymaga kontroli procesu cieplnego. |
| 1.4301, stal nierdzewna austenityczna | Stan wyżarzony | Do 215 HB | Korozja jest jej mocną stroną, natomiast twardość nie jest tu głównym atutem; HRC bywa mało użyteczne. |
| 1.2842, stal narzędziowa do pracy na zimno | Miękko wyżarzona / po hartowaniu | Max. 255 HB w stanie miękkim, 57-62 HRC w pracy | Sprawdza się tam, gdzie liczy się stabilność wymiarowa i odporność na ściskanie. |
| 1.2379, stal narzędziowa wysokowęglowa | Miękko wyżarzona / po hartowaniu | Max. 255 HB w stanie miękkim, 62-64 HRC po hartowaniu | Bardzo dobra odporność na ścieranie, ale obróbka po hartowaniu jest wyraźnie trudniejsza. |
Jeżeli miałbym wskazać jedną rzecz, która najczęściej zaskakuje początkujących, to byłoby to właśnie zderzenie stanu dostawy z wynikiem po obróbce cieplnej. Ta sama stal może wyglądać na „zwykłą” w HB, a po hartowaniu wejść w obszar, w którym zachowuje się już jak typowy materiał narzędziowy. I to prowadzi wprost do pytania, skąd biorą się tak duże różnice.
Dlaczego obróbka cieplna potrafi zmienić stal o kilkadziesiąt jednostek
Najprostsza odpowiedź brzmi: bo zmienia się struktura wewnętrzna materiału. W stali liczy się nie tylko skład chemiczny, ale też to, jak ułożą się fazy po nagrzaniu, chłodzeniu i odpuszczaniu. Martensyt daje bardzo wysoką twardość, ale bez odpuszczania jest kruchy, dlatego w praktyce rzadko kończymy na samym hartowaniu.
Na końcowy wynik najmocniej wpływają cztery rzeczy.
- Zawartość węgla - im wyższa, tym większy potencjał twardości po hartowaniu.
- Dodatki stopowe - chrom, molibden, wanad czy mangan poprawiają hartowność i stabilność struktury.
- Temperatura i czas procesu - zbyt krótki lub zbyt długi cykl cieplny daje niepełny albo nierówny efekt.
- Grubość przekroju - duży detal nie hartuje się tak samo jak cienki pręt, bo rdzeń chłodzi się wolniej.
To właśnie dlatego 42CrMo4 albo 1.2379 potrafią mieć zupełnie różne parametry w zależności od stanu obróbki, a czasem nawet od miejsca pomiaru na tym samym detalu. Wersja powierzchniowo utwardzona może pokazać wynik wysoki, ale rdzeń nadal zostaje wyraźnie miększy. W praktyce trzeba więc odróżniać twardość całego przekroju od twardości warstwy roboczej.
Ja zawsze sprawdzam też, czy materiał nie jest odwęglony przy powierzchni. Warstwa odwęglona potrafi zaniżyć wynik i stworzyć fałszywe wrażenie, że stal nie osiągnęła zakładanej twardości. Właśnie takie niuanse odróżniają dobry pomiar od liczby, która tylko ładnie wygląda na kartce.
Kiedy twardsza stal nie będzie lepsza
W warsztacie pokusa jest prosta: skoro twardość pomaga na zużycie, to po co brać coś miększego. Problem w tym, że większa twardość zwykle oznacza gorszą skrawalność, mniejszą podatność na odkształcenie i trudniejsze spawanie. To nie jest wada samej stali, tylko kompromis, którego nie da się ominąć.
| Zastosowanie | Czego zwykle szukam | Praktyczny zakres twardości | Ryzyko zbyt wysokiej twardości |
|---|---|---|---|
| Elementy spawane i konstrukcyjne | Stabilności i łatwej obróbki | Około 120-220 HB | Wzrost ryzyka pęknięć, trudniejszy montaż i większe wymagania przy spawaniu. |
| Detale pod toczenie, frezowanie i wiercenie | Dobrej obrabialności | Zwykle poniżej 230 HB | Narzędzia szybciej się zużywają, a czas obróbki rośnie. |
| Części pracujące na ścieranie | Twardej warstwy roboczej | Najczęściej 50-62 HRC na powierzchni | Rdzeń może pozostać zbyt miękki, jeśli hartowanie jest tylko powierzchniowe. |
| Narzędzia tnące, stemple, wykrojniki | Wysokiej odporności na odkształcenie | Około 58-64 HRC | Zbyt mała udarność i większe ryzyko wyszczerbień. |
| Stal nierdzewna w środowisku korozyjnym | Odporności na korozję i stabilności | W przypadku 1.4301 zwykle do 215 HB | Gonienie za twardością może pogorszyć właściwości potrzebne w eksploatacji. |
Dlatego w praktyce nie pytam tylko o twardość docelową, ale też o to, jaki problem ma rozwiązać materiał. Jeśli detal ma być wiercony, gwintowany i spawany, zwykle lepiej sprawdza się stal o umiarkowanej twardości. Jeśli ma pracować pod tarciem, niska twardość rdzenia nie wystarczy i trzeba szukać materiału albo obróbki, które podniosą odporność powierzchni. To prowadzi do kolejnej rzeczy: do błędów, które najłatwiej popełnić przy czytaniu danych.
Najczęstsze błędy przy odczycie danych z certyfikatu
Certyfikat materiałowy daje dużo informacji, ale tylko wtedy, gdy czyta się go uważnie. W praktyce najczęściej widzę pięć pomyłek, które potem kosztują czas, narzędzia albo poprawki.
- Porównywanie różnych skal bez przeliczenia - HB, HRC i HV nie są tym samym i nie należy stawiać między nimi znaku równości.
- Traktowanie jednego wyniku jako opisu całego detalu - twardość może się zmieniać między powierzchnią a rdzeniem.
- Ignorowanie stanu dostawy - oznaczenia typu +AR, +N, +A czy +QT mówią więcej niż sama nazwa gatunku.
- Mylenie twardości z wytrzymałością - materiał może być twardy, a jednocześnie nie dawać dobrej odporności na udar.
- Zakładanie, że stal nierdzewna zawsze ma podobną twardość - austenityczne, ferrytyczne i martenzytyczne stale nierdzewne zachowują się różnie.
Warto też pamiętać, że twardość podawana na dokumentach bywa wartością minimalną, maksymalną albo typową. To nie jest drobiazg. Jeśli zamawiasz materiał do precyzyjnej części, a przyjmiesz zbyt szeroki zakres, później może się okazać, że jeden element obrabia się dobrze, a drugi już wyraźnie ciężej. Ja zawsze sprawdzam, czy na dokumencie jest podana metoda badania i czy wynik odnosi się do powierzchni, czy do przekroju.
Jak korzystać z takiego zestawienia przy doborze materiału
Gdy mam przed sobą projekt, idę prostą drogą. Najpierw ustalam technologię wykonania, potem środowisko pracy, a dopiero na końcu samą twardość. To daje lepszy wynik niż zaczynanie od jednej liczby, która na papierze wygląda imponująco, ale w produkcji okazuje się kłopotliwa.
- Określ, co jest ważniejsze - spawalność, skrawalność, odporność na ścieranie czy stabilność wymiarowa.
- Sprawdź stan dostawy - stal w stanie miękkim i po ulepszaniu cieplnym to dwa różne materiały użytkowo.
- Wybierz właściwą skalę - HB dla miękkich i średnich stali, HRC dla hartowanych, HV dla warstw i małych obszarów.
- Oceń, gdzie ma pracować detal - w rdzeniu, na powierzchni czy na całym przekroju.
- Zweryfikuj obróbkę po zakupie - nawet dobra stal źle dobrana do procesu da słaby efekt końcowy.
W warsztacie dobrze działa też prosta zasada: jeśli materiał ma dużo wytrzymać przy montażu i obróbce, nie przesadzam z twardością. Jeśli ma przede wszystkim walczyć ze ścieraniem, szukam stali i obróbki, które zapewnią odpowiednią twardość powierzchniową, nawet kosztem trudniejszej obróbki. To podejście jest zwykle bardziej praktyczne niż gonienie za maksymalnym wynikiem z tabeli.
Co zapamiętać, gdy wybierasz stal do konkretnego zadania
Najlepsza decyzja rzadko wynika z jednej liczby. Ja traktuję twardość jako sygnał, a nie werdykt: pokazuje kierunek, ale nie zastępuje wiedzy o gatunku, obróbce i warunkach pracy.
- Miękkie stale są łatwiejsze w obróbce, ale nie zastąpią materiału hartowanego tam, gdzie dominuje ścieranie.
- Stale ulepszane cieplnie, takie jak 42CrMo4, dają bardzo dobry kompromis między wytrzymałością a trwałością.
- Stale narzędziowe, na przykład 1.2379 i 1.2842, pokazują pełny potencjał dopiero po właściwym hartowaniu i odpuszczaniu.
- Stal nierdzewna austenityczna nie powinna być oceniana wyłącznie przez pryzmat HRC, bo jej główną zaletą bywa odporność korozyjna.
Jeżeli element ma pracować głównie na powierzchni, często lepszy efekt daje utwardzenie warstwy wierzchniej niż podnoszenie twardości całego przekroju. W praktyce warto wtedy rozważyć nawęglanie, azotowanie albo hartowanie indukcyjne, bo pozwalają zachować twardszą warstwę roboczą i bardziej odporny rdzeń.
To właśnie takie podejście daje najbardziej przewidywalny efekt w obróbce metali: materiał dobiera się do zadania, a nie do samej, efektownej wartości HRC.
