W praktyce to właśnie stal austenityczna najczęściej wygrywa tam, gdzie materiał ma jednocześnie dobrze znosić korozję, łatwo się giąć i dawać sensownie spawać bez skomplikowanej obróbki połączeń. Poniżej wyjaśniam, skąd bierze się jej zachowanie, jakie ma realne zalety i ograniczenia, które gatunki spotyka się najczęściej oraz jak dobierać je do spawania, obróbki i środowiska pracy. To temat ważny nie tylko dla projektanta, ale też dla ślusarza, spawacza i osoby zamawiającej materiał.
Najważniejsze rzeczy, które warto wiedzieć o tej grupie stali
- Jej własności wynikają z austenitycznej mikrostruktury, stabilizowanej głównie przez chrom, nikiel, a czasem mangan i azot.
- To materiał bardzo odporny na korozję, dobrze formowalny i zwykle świetnie spawalny.
- Nie utwardza się przez klasyczne hartowanie, ale mocno umacnia się przy zgniocie i obróbce na zimno.
- W stanie wyżarzonym jest zazwyczaj niemagnetyczna, choć po silnym odkształceniu może złapać lekki magnetyzm.
- Do zastosowań ogólnych często wybiera się 1.4301/304, do trudniejszych warunków 1.4404/316L, a przy spawaniu i podwyższonej temperaturze przydają się gatunki stabilizowane.
- Przy spawaniu i wykańczaniu powierzchni trzeba pilnować ciepła, sensytyzacji oraz usunięcia nalotu po spoinie.
Co oznacza austenityczna mikrostruktura
Austenit to faza o sieci regularnej ściennie centrowanej, która daje stali wyjątkowo dobrą plastyczność i udarność. W praktyce stabilizuje się ją dodatkami niklu, a w niektórych odmianach także manganem i azotem, dlatego materiał zachowuje się inaczej niż stale ferrytyczne czy martenzytyczne. To właśnie ta struktura odpowiada za dobrą formowalność, wysoką ciągliwość i brak klasycznej odpowiedzi na hartowanie.
Jeżeli mam wskazać najprostszy punkt odniesienia, to klasyczny gatunek 18/8, czyli 304, dobrze pokazuje logikę całej rodziny: dużo chromu dla odporności korozyjnej, nikiel dla stabilizacji austenitu i własności użytkowych. W stanie wyżarzonym taki materiał jest zwykle niemagnetyczny, a po silnym zgniocie może pojawić się niewielka reakcja na magnes, bo w strukturze pojawia się domieszka martenzytu. To ważny detal, bo wielu początkujących błędnie uznaje magnetyzm za dowód pomyłki materiałowej.
Wniosek jest prosty: nie patrzę tu tylko na skład chemiczny, ale na to, jak ten skład trzyma strukturę w całym cyklu produkcyjnym. Właśnie to tłumaczy, dlaczego ta grupa stali tak dobrze sprawdza się w warsztacie i na montażu.
Jakie właściwości mają znaczenie w praktyce
W codziennej pracy najbardziej liczy się nie sama definicja, tylko to, co materiał robi podczas gięcia, spawania, skrawania i kontaktu z agresywnym środowiskiem. Poniżej zestawiam cechy, które w mojej ocenie naprawdę wpływają na decyzję technologiczną.
| Właściwość | Co to daje w praktyce | Na co uważać |
|---|---|---|
| Odporność na korozję | Dobry wybór do atmosfery miejskiej, środowisk przemysłowych i wielu mediów chemicznych | W obecności chlorków i przy wyższej temperaturze trzeba pilnować gatunku, bo standardowe odmiany nie są uniwersalne |
| Plastyczność i ciągliwość | Łatwiejsze gięcie, tłoczenie i formowanie bez pękania | Duża plastyczność nie oznacza dużej sztywności, więc projekt trzeba opierać na realnych obciążeniach |
| Spawalność | Zwykle bardzo dobra, bez obowiązkowego wyżarzania po spawaniu | Za duży dopływ ciepła zwiększa ryzyko sensytyzacji i odkształceń |
| Udarność w niskiej temperaturze | Materiał dobrze znosi warunki kriogeniczne i niskie temperatury | Trzeba dobrać pełny gatunek, a nie tylko ogólną rodzinę stali |
| Umacnianie zgniotowe | Po obróbce na zimno rośnie wytrzymałość i twardość | Skrawanie i wiercenie stają się trudniejsze, bo materiał szybko umacnia się w warstwie wierzchniej |
| Rozszerzalność cieplna i przewodnictwo | Dobrze znosi zmiany temperatury w wielu zastosowaniach | Ma wyższą rozszerzalność i niższe przewodnictwo cieplne niż stale węglowe, więc łatwiej o paczenie i przegrzanie miejscowe |
W danych projektowych dla typowych gatunków austenitycznych często spotyka się granicę plastyczności rzędu około 220 MPa. Dla porównania, duplex potrafi być mniej więcej dwa razy wyżej, w okolicach 460 MPa. To nie jest szczegół do zignorowania, jeśli element ma przenosić obciążenie, a nie tylko dobrze wyglądać i nie korodować.
Ta różnica wyjaśnia też, dlaczego austenityczne odmiany wybiera się często tam, gdzie ważniejsza jest obróbka i odporność niż maksymalna nośność. Właśnie dlatego kolejny krok to dobór konkretnego gatunku, a nie samej rodziny materiału.
Które gatunki spotyka się najczęściej
W praktyce najczęściej operuje się kilkoma sprawdzonymi odmianami. Dobrze je rozróżniać, bo sam napis „nierdzewna” niewiele mówi o zachowaniu w spoinie, w wilgoci czy w kontakcie z solami.
| Gatunek | Kiedy ma sens | Typowe ograniczenie |
|---|---|---|
| 1.4301 / 304 | Uniwersalne zastosowania, osłony, wyposażenie, lekkie konstrukcje, elementy dekoracyjne | Nie jest pierwszym wyborem do środowisk z chlorkami i do bardziej agresywnej chemii |
| 1.4307 / 304L | Gdy jest spawanie, a zależy nam na mniejszym ryzyku problemów w strefie wpływu ciepła | Wciąż nie rozwiązuje problemu bardzo agresywnych mediów |
| 1.4404 / 316L | Wilgotne środowisko, kontakt z solami, łagodna chemia, armatura i rurociągi | Lepszy od 304, ale przy naprawdę ostrych chlorkach może już nie wystarczyć |
| 1.4571 / 316Ti | Gdy spoiny i wyższa temperatura pracy zwiększają ryzyko wydzielenia węglików chromu | Wymaga sensownego uzasadnienia, bo nie każdy projekt potrzebuje stabilizacji tytanem |
| 1.4541 / 321 | Prace spawalnicze, podwyższona temperatura, elementy narażone na dłuższe grzanie | Nie jest automatycznie „lepszy” od 304L, po prostu rozwiązuje inny problem |
| 1.4372 / 201 | Budżetowe rozwiązania w mniej agresywnych warunkach | Mniejszy udział niklu oznacza, że nie traktowałbym go jako zamiennika do trudnych środowisk |
Jeżeli projekt jest prosty, a środowisko umiarkowane, 304L zwykle wystarcza z zapasem. Gdy jednak pojawiają się chlorki, podwyższona wilgotność, częste mycie chemiczne albo kontakt z bardziej wymagającą instalacją, sensowniejszy staje się 316L albo gatunek wyższy. Z kolei przy długim grzaniu i spawaniu grubszych przekrojów często lepiej sprawdzają się odmiany stabilizowane.
W praktyce nie ma jednego „najlepszego” gatunku. Jest tylko gatunek właściwy do konkretnego środowiska i technologii, a to prowadzi już wprost do obróbki i spawania.
Jak spawać i obrabiać ten materiał bez zbędnych poprawek
Jeśli mam być szczery, większość problemów z tym materiałem nie bierze się z niego samego, tylko z nadmiaru ciepła, złej kolejności operacji albo zbyt agresywnej obróbki powierzchni. Austenityczne odmiany są wdzięczne, ale nie wybaczają bałaganu technologicznego.
- Spawanie prowadź metodami TIG, MIG, MMA, FCAW, PAW lub SAW, bo ten materiał ma bardzo dobrą spawalność i zwykle nie wymaga klasycznego wyżarzania po spoinie.
- Kontroluj dopływ ciepła. Dla najpopularniejszych gatunków dopuszcza się zwykle około 2,5 kJ/mm, a dla odmian stabilizowanych lub w pełni austenitycznych czasem trzeba zejść niżej, nawet do okolic 1,5 kJ/mm.
- Nie przegrzewaj strefy wpływu ciepła, bo wtedy rośnie ryzyko sensytyzacji, czyli wydzielania węglików chromu na granicach ziaren i lokalnego spadku odporności korozyjnej.
- Po spawaniu usuń zgorzelinę i nalot cieplny, zwłaszcza jeśli element ma pracować w środowisku korozyjnym. Samo szczotkowanie poprawia wygląd, ale nie zawsze przywraca pełną odporność powierzchni.
- Przy skrawaniu używaj ostrych narzędzi i nie pozwalaj, by materiał tylko się ocierał. Austenityczne stale bardzo łatwo umacniają się w warstwie wierzchniej, więc tępy nóż szybko robi z lekkiej operacji walkę z narastającą twardością.
Jeżeli detal został mocno odkształcony na zimno i trzeba odzyskać plastyczność, stosuje się wyżarzanie roztwarzające w zakresie mniej więcej 1050-1120°C z szybkim chłodzeniem. To już jednak operacja technologiczna, a nie coś, co robi się „przy okazji”, bo zbyt wolne chłodzenie może pogorszyć odporność na korozję międzykrystaliczną.
W mojej ocenie najważniejszy nawyk jest prosty: pilnuj ciepła i czystości powierzchni. Z tych dwóch punktów wynikają większość sukcesów i większość poprawek.

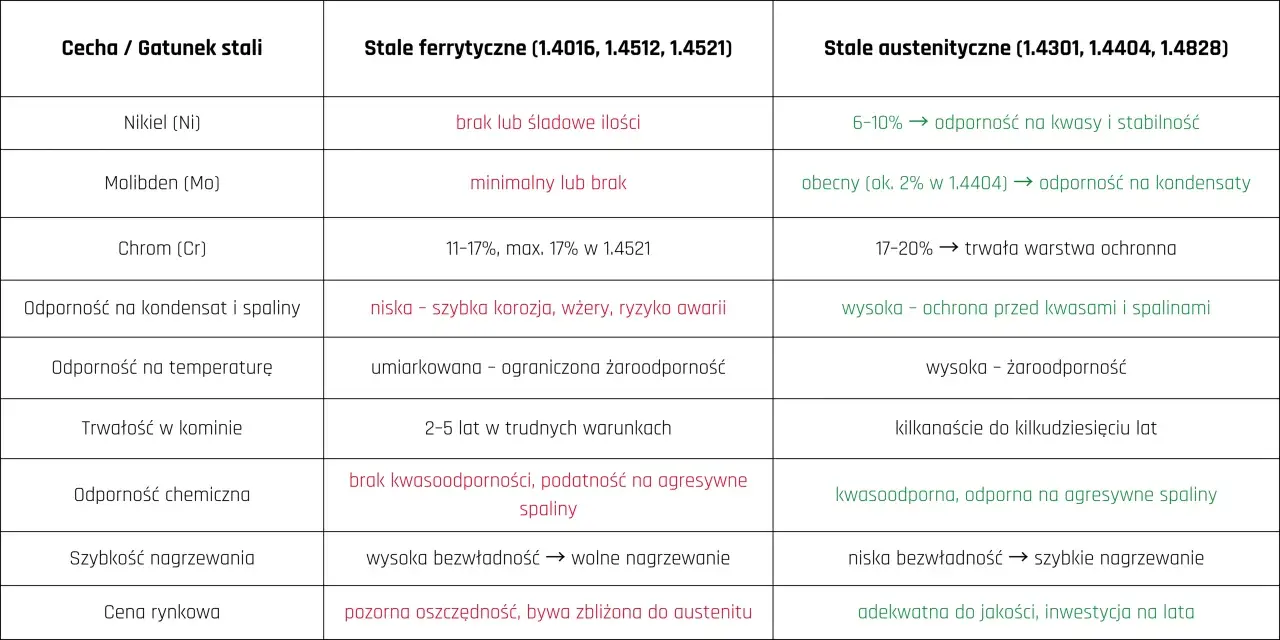

Kiedy ten materiał wygrywa z ferrytą i duplexem
Dobór materiału nie powinien zaczynać się od przywiązania do jednej rodziny, tylko od pytania, co ma być ważniejsze: odporność, nośność, cena, magnetyzm czy łatwość produkcji. W tym miejscu porównanie z innymi rodzinami stali naprawdę ułatwia decyzję.
| Rodzina | Największy atut | Najczęstszy kompromis | Gdzie zwykle ma przewagę |
|---|---|---|---|
| Austenityczna | Świetna formowalność, dobra spawalność, wysoka udarność i bardzo dobra odporność korozyjna | Niższa granica plastyczności niż w duplexie i brak klasycznego hartowania | Wyposażenie, instalacje, osłony, zbiorniki, spoina, zastosowania higieniczne |
| Ferrytyczna | Niższy udział niklu, często korzystniejszy koszt i dobra odporność w umiarkowanych warunkach | Gorsza plastyczność i zwykle mniej komfortowe zachowanie przy wymagającej obróbce | Elementy o umiarkowanych wymaganiach korozyjnych i kosztowych |
| Duplex | Wyraźnie wyższa wytrzymałość i bardzo dobra odporność na pękanie korozyjne pod naprężeniem | Spawanie i formowanie są bardziej wymagające | Instalacje, gdzie materiał ma przenosić większe obciążenia i pracować w cięższym środowisku |
| Martenzytyczna | Duża twardość i możliwość hartowania | Niższa odporność korozyjna niż w austenitycznych i duplexowych odmianach | Narzędzia, elementy zużywające się, niektóre części maszyn |
Jeżeli zależy mi na gięciu, spawaniu, estetyce i ogólnej odporności korozyjnej, zwykle wybór pada właśnie na tę rodzinę. Gdy projekt wymaga większej nośności przy tej samej grubości ścianki, zaczynam myśleć o duplexie. A kiedy środowisko jest mniej agresywne i liczy się cena, ferryt może być rozsądniejszy niż „na wszelki wypadek” przewymiarowany materiał.
To podejście oszczędza pieniądze i nerwy, bo eliminuje typowy błąd: kupowanie materiału zbyt drogiego albo zbyt słabego tylko dlatego, że „to też nierdzewka”.
Co sprawdzam przed zamówieniem materiału do produkcji
Przed zleceniem zakupu zawsze patrzę na kilka rzeczy naraz, nie na jedną nazwę z katalogu. Taka kolejność naprawdę ogranicza liczbę niespodzianek na hali.
- Środowisko pracy - czy będą chlorki, sól, środki myjące, wysoka wilgotność albo podwyższona temperatura.
- Rodzaj obciążenia - czy element ma głównie wyglądać i nie korodować, czy ma też przenosić realne siły.
- Skala spawania - im więcej spoin i grubsze przekroje, tym ważniejsze stają się stabilizacja, kontrola ciepła i dobór spoiwa.
- Stan dostawy - wyżarzony roztworowo, umocniony na zimno, temperowany czy z powierzchnią gotową do eksploatacji.
- Wykończenie po produkcji - czy będzie trawienie, pasywacja, polerowanie, czy materiał od razu trafia do pracy.
- Wymagania montażowe - magnetyzm, wygląd spoin, tolerancje wymiarowe i ryzyko odkształceń po obróbce.
Jeżeli miałbym dać jedną praktyczną radę, to brzmiałaby ona tak: nie wybieraj materiału „na oko” tylko dlatego, że jest nierdzewny. W tej rodzinie różnice między 304, 316L, 321 czy 201 są na tyle istotne, że zły wybór potrafi wyjść dopiero po kilku miesiącach pracy, kiedy poprawka jest już najdroższa. Dobrze dobrana odmiana od początku oszczędza spawanie, serwis i wymianę elementów.
