jest jednym z tych procesów, które z pozoru wyglądają prosto, a w praktyce decydują o kosztach, dokładności i własnościach gotowego elementu. Poniżej porządkuję rodzaje obróbki plastycznej i pokazuję, jak czytać ten temat bez technicznego chaosu: co dzieje się z metalem, kiedy lepiej wybrać walcowanie, kucie, wyciskanie, ciągnienie albo tłoczenie oraz gdzie zaczynają się ich ograniczenia. Jeśli pracujesz z metalem w praktyce, te różnice szybko przekładają się na wynik produkcyjny.
Najważniejsze fakty o kształtowaniu metalu
- To trwałe nadawanie kształtu metalowi przez odkształcenie, a nie przez usuwanie materiału.
- Najczęściej rozróżnia się procesy objętościowe i blacharskie oraz podział ze względu na temperaturę.
- Do podstawowych metod należą walcowanie, kucie, wyciskanie, ciągnienie i tłoczenie.
- Wybór technologii zależy od geometrii detalu, serii produkcyjnej, dokładności i własności stopu.
- Niższa temperatura zwykle daje większą dokładność, ale wymaga większych sił; wyższa ułatwia formowanie, lecz pogarsza precyzję.
Na czym polega kształtowanie metalu przez odkształcenie
W praktyce chodzi o doprowadzenie materiału do stanu, w którym zaczyna płynąć plastycznie, czyli zmienia kształt trwale, bez powrotu do poprzedniej geometrii po zdjęciu obciążenia. To właśnie odróżnia ten obszar od zwykłego sprężystego ugięcia i od obróbki skrawaniem, gdzie część materiału po prostu usuwa się narzędziem.
Najważniejsze jest to, że przy dobrze dobranym procesie można uzyskać nie tylko nowy kształt, ale też korzystniejszą strukturę metalu. Przepływ włókien materiału, zagęszczenie struktury albo zmiana własności powierzchni to nie są dodatki „na marginesie”, tylko realny efekt technologiczny. Dlatego w produkcji seryjnej przeróbka plastyczna często wygrywa z innymi metodami właśnie stabilnością i wydajnością.
Ja patrzę na ten temat bardzo prosto: jeśli detal ma powstać szybko, powtarzalnie i bez nadmiaru ubytków materiału, obróbka plastyczna zwykle jest naturalnym kandydatem. To prowadzi wprost do pytania, jakie procesy wchodzą tu w grę i czym się od siebie różnią.
Jakie metody stosuje się najczęściej
Najczęściej spotykane procesy można uporządkować według tego, jak materiał jest wymuszany do zmiany kształtu. W jednych przypadkach płynie on między walcami, w innych jest ściskany, przeciągany przez narzędzie albo formowany na prasie. Poniższe zestawienie pokazuje to najczytelniej.
| Metoda | Na czym polega | Typowe zastosowanie | Największa zaleta | Ograniczenie |
|---|---|---|---|---|
| Walcowanie | Materiał przechodzi między obracającymi się walcami i zmniejsza grubość albo zmienia przekrój. | Blachy, taśmy, pręty, kształtowniki, rury. | Bardzo wysoka wydajność i dobra powtarzalność. | Najlepiej sprawdza się przy profilach o stałym przekroju. |
| Kucie | Metal odkształca się pod uderzeniem lub naciskiem narzędzia. | Odkuwki, wały, korbowody, części o dużym obciążeniu. | Dobra struktura wewnętrzna i wysoka wytrzymałość wyrobu. | Wymaga dużych sił i odpowiedniego oprzyrządowania. |
| Wyciskanie | Materiał jest przeciskany przez otwór matrycy i przyjmuje kształt kanału. | Profile aluminiowe, pręty, rurki, złożone przekroje stałe. | Duża swoboda kształtowania przekroju. | Najlepiej działa dla geometrii o stałym przekroju na długości. |
| Ciągnienie | Materiał przeciąga się przez ciągadło, które zmniejsza przekrój i poprawia dokładność. | Druty, pręty, rurki, precyzyjne półwyroby. | Wysoka dokładność wymiarowa i dobra jakość powierzchni. | Wymaga odpowiedniej plastyczności materiału i kontroli tarcia. |
| Tłoczenie | Blacha lub taśma jest cięta, gięta i kształtowana na tłoczniku lub prasie. | Elementy karoserii, obudowy, podkładki, uchwyty. | Świetne dla produkcji seryjnej cienkościennych części. | Wrażliwe na jakość narzędzia, smarowanie i kierunek walcowania blachy. |

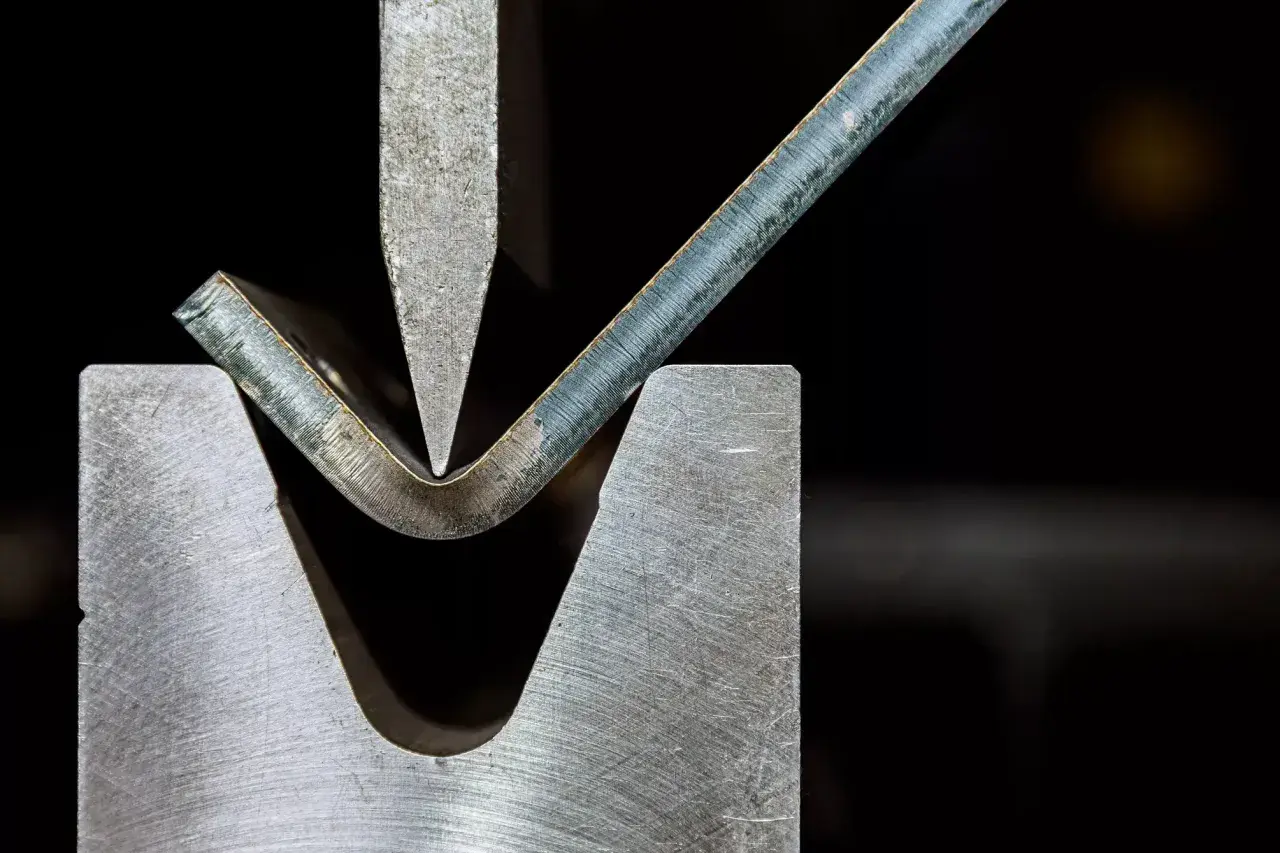

| Gięcie i wyoblanie | Materiał zmienia kształt lokalnie albo na całym obwodzie, bez pełnego formowania objętościowego. | Osłony, czasze, stożki, elementy symetryczne. | Prosta droga do kształtów łukowych i obrotowych. | Nie nadają się do każdej geometrii i każdego materiału. |
To właśnie ten podział pomaga szybciej zrozumieć, dlaczego jeden detal lepiej robi się z blachy, a inny z półfabrykatu kutego lub wyciskanego. W praktyce nie wybiera się „najlepszej” metody w oderwaniu od celu, tylko taką, która najlepiej pasuje do geometrii i serii produkcyjnej. Następny krok to temperatura procesu, bo ona potrafi całkowicie zmienić zachowanie materiału.
Temperatura procesu zmienia wszystko
Ten sam metal może zachowywać się zupełnie inaczej w zależności od tego, czy obrabia się go na zimno, na ciepło czy na gorąco. Granice nie są identyczne dla wszystkich stopów, ale jako orientację stosuje się przedziały odnoszone do temperatury topnienia materiału. W uproszczeniu: na zimno pracuje się poniżej około 0,4 Tm, na ciepło mniej więcej w zakresie 0,4-0,6 Tm, a na gorąco od około 0,6 do 0,9 Tm.
| Zakres | Co daje | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Na zimno | Wysoka dokładność, dobra jakość powierzchni, umocnienie materiału. | Gdy liczy się precyzja i powtarzalność wymiarowa. | Rosną siły procesu, a materiał może twardnieć zbyt szybko. |
| Na ciepło | Rozsądny kompromis między siłą a dokładnością. | Gdy zimno jest już zbyt trudne, a gorąco niepotrzebne. | Zakres jest bardzo zależny od stopu i od kontroli temperatury. |
| Na gorąco | Najłatwiejsze płynięcie materiału i mniejsze siły odkształcenia. | Przy dużych odkształceniach i ciężkich operacjach formowania. | Spada dokładność, pojawia się utlenianie i zgorzelina. |
Najważniejszy praktyczny wniosek jest prosty: im niższa temperatura, tym zwykle lepsza precyzja i gorsze warunki odkształcenia; im wyższa temperatura, tym łatwiej uformować materiał, ale trudniej utrzymać ciasną tolerancję. Przy wielu stopach trzeba też brać pod uwagę rekrystalizację, bo to ona decyduje o tym, czy materiał „odbudowuje się” w trakcie procesu, czy przeciwnie — umacnia i stawia coraz większy opór.
Właśnie dlatego wybór temperatury nie jest detalem technologicznym, tylko jednym z głównych parametrów całej operacji. To naturalnie prowadzi do kolejnego podziału: na procesy objętościowe i blacharskie.
Kształtowanie objętościowe i blacharskie to dwa różne światy
Jeśli miałbym wskazać podział, który najczęściej porządkuje cały temat, wybrałbym właśnie ten. W procesach objętościowych materiał płynie w dużej części przekroju i zmienia się jego ogólny kształt. W procesach blacharskich pracuje się na cienkich półwyrobach, gdzie liczy się sterowanie lokalnym odkształceniem, krawędzią i zachowaniem arkusza.
| Cecha | Procesy objętościowe | Procesy blacharskie |
|---|---|---|
| Typowy wsad | Kęsy, pręty, sztabki, półwyroby o większym przekroju. | Blachy, taśmy, folie. |
| Dominujący ruch materiału | Przepływ w trzech wymiarach. | Deformacja głównie w płaszczyźnie arkusza i w strefie lokalnego kształtowania. |
| Typowe procesy | Walcowanie, kucie, wyciskanie, ciągnienie. | Tłoczenie, gięcie, wyoblanie, operacje wykrawania i kształtowania blach. |
| Najczęstszy efekt | Nowy przekrój, masa lub długość półwyrobu. | Cienkościenne części o złożonej geometrii. |
W praktyce objętościowe formowanie wygrywa tam, gdzie potrzebujesz „zbudować” materiał od środka: wzmocnić detal, zmienić przekrój albo uzyskać korzystny układ włókien. Z kolei blachy dają dużą swobodę przy obudowach, osłonach i elementach o małej grubości, gdzie liczy się masa, tempo i cena jednostkowa. To właśnie tutaj najczęściej widać różnicę między technologią dobraną dobrze a technologią dobraną przypadkowo.
Gdy ten podział ma się już w głowie, łatwiej przejść do praktyki: jak dobrać metodę do konkretnego detalu, a nie do samej nazwy procesu.
Jak dobrać metodę do materiału i kształtu detalu
Wybór technologii zaczynam zawsze od trzech pytań: jaki ma być kształt, jaka ma być dokładność i ile sztuk trzeba wykonać. Dopiero potem patrzę na materiał. To zaskakująco skuteczny filtr, bo sama nazwa procesu niewiele mówi, jeśli nie wiadomo, czy chodzi o profil, cienką obudowę, wał czy element nośny.
- Jeśli potrzebujesz profilu o stałym przekroju, najpierw myślę o wyciskaniu albo walcowaniu.
- Jeśli detal ma pracować pod dużym obciążeniem, kucie bywa lepsze, bo daje korzystny przepływ włókien i dobrą wytrzymałość.
- Jeśli część jest cienkościenna i powtarzalna, tłoczenie albo gięcie zwykle daje najlepszy stosunek ceny do wydajności.
- Jeśli liczy się dokładność i gładkość powierzchni, ciągnienie jest bardzo mocnym kandydatem.
- Jeśli materiał jest trudniejszy w odkształceniu, temperatura procesu może być równie ważna jak sam typ operacji.
Na tym etapie wielu technologów popełnia jeden błąd: zakłada, że wystarczy „jakiś proces plastyczny”, a reszta sama się dopasuje. Tak to nie działa. Dla tej samej geometrii jeden stop wymaga większych sił, inny lepiej znosi złożony przepływ, a jeszcze inny wymusza zupełnie inną sekwencję operacji. Przy małych seriach wygra prostsze oprzyrządowanie, przy dużych seriach zaczyna liczyć się amortyzacja narzędzi i stabilność procesu.
Jeśli jednak technologia jest źle dobrana, problemy zwykle nie pojawiają się od razu. Najpierw widać je w jakości krawędzi, potem w powierzchni, a dopiero później w pęknięciach, odchyłkach wymiarowych albo skróceniu życia narzędzia. I to jest moment, w którym warto spojrzeć na typowe błędy bardziej krytycznie.
Najczęstsze błędy, które psują efekt
W obróbce plastycznej najwięcej szkód robi nie sam proces, tylko źle ustawione warunki procesu. To brzmi banalnie, ale w hali produkcyjnej właśnie takie „drobiazgi” decydują o tym, czy detal przejdzie, czy trafi do poprawki.
- Zbyt duże odkształcenie w jednym przejściu prowadzi do pęknięć, marszczeń albo nierównomiernego płynięcia metalu.
- Źle dobrana temperatura może podnieść siły procesu albo przeciwnie, nadmiernie rozmiękczyć materiał i pogorszyć dokładność.
- Ignorowanie tarcia i smarowania kończy się zarysowaniami, lokalnym przegrzewaniem i niekontrolowanym zużyciem narzędzia.
- Pomijanie kierunku walcowania blachy potrafi dać różne zachowanie materiału przy tłoczeniu, nawet jeśli arkusz wygląda identycznie.
- Oszczędzanie na oprzyrządowaniu bardzo szybko odbija się na powtarzalności i na kosztach serwisowych.
Warto też pamiętać, że nie każdy metal lub stop zachowuje się tak samo. Aluminium, stale niskowęglowe, stale stopowe czy stopy miedzi mają inne okno technologiczne i inne granice bezpiecznego odkształcenia. To właśnie dlatego w produkcji dobry proces nie polega na „dociskaniu mocniej”, tylko na znalezieniu granicy, przy której materiał nadal płynie stabilnie, a narzędzie nie pracuje na przeciążeniu.
Gdy patrzę na nieudane wdrożenia, najczęściej widzę nie złą ideę, tylko brak kontroli nad jednym z trzech elementów: temperaturą, tarciem albo geometrią przejścia. Jeśli te trzy rzeczy są pod kontrolą, reszta zwykle przestaje być przypadkiem.
Co naprawdę decyduje o dobrym wyborze technologii
Jeśli miałbym sprowadzić ten temat do jednego praktycznego wniosku, powiedziałbym tak: nie zaczynaj od nazwy procesu, tylko od wymagań detalu. Najpierw określ kształt, tolerancję, serię i materiał, a dopiero później wybierz, czy lepsze będzie walcowanie, kucie, wyciskanie, ciągnienie, tłoczenie czy inna odmiana formowania metalu.
Najlepsza technologiato nie ta, która wygląda najbardziej nowocześnie, ale ta, która daje powtarzalny wynik przy najmniejszej liczbie kompromisów. Jeśli proces jest zbyt ciężki dla materiału, pojawią się pęknięcia. Jeśli jest zbyt „miękki” dla wymagań wymiarowych, ucierpi precyzja. A jeśli oprzyrządowanie nie pasuje do skali produkcji, koszt wróci w zużyciu narzędzi albo w nadmiarze poprawek. Dlatego w obróbce plastycznej najbardziej opłaca się myślenie o całym łańcuchu, nie o pojedynczej operacji.
