W odlewach najbardziej kosztują nie same skazy, tylko czas stracony na ich późniejsze wykrywanie i poprawki. Wady odlewnicze potrafią być drobną zmianą na powierzchni, ale równie dobrze mogą oznaczać porowatość, jamy skurczowe albo pęknięcia, które wychodzą dopiero po obróbce. W praktyce najważniejsze jest szybkie rozróżnienie, czy źródłem problemu jest materiał, forma, zalewanie, czy chłodzenie, bo od tego zależy naprawa i opłacalność całej partii.
Najpierw rozpoznaj źródło problemu, bo od tego zależy naprawa
- Defekty odlewu dzielę przede wszystkim na powierzchniowe, wewnętrzne, geometryczne i ciągłości materiału.
- Najczęściej wynikają z czterech rzeczy: składu stopu, jakości formy i rdzeni, warunków zalewania oraz chłodzenia.
- Nie każdą skazę trzeba od razu złomować, ale pęknięcia i głębokie jamy skurczowe w strefach obciążonych zwykle są dyskwalifikujące.
- Badania wizualne, penetracyjne, magnetyczne, ultradźwiękowe i radiograficzne pozwalają wyłapać większość problemów przed obróbką.
- To, co widać po odlaniu, nie zawsze jest najgorsze - część defektów ujawnia się dopiero podczas toczenia, frezowania albo wiercenia.
Najpierw rozróżnij typ wady, potem szukaj przyczyny
W praktyce zaczynam od prostej klasyfikacji. Inaczej traktuję niedolew czy zalewkę, inaczej porowatość gazową, a inaczej jamę skurczową ukrytą pod skórą metalu. Ta różnica ma znaczenie, bo już z wyglądu można zawęzić źródło problemu i zdecydować, czy wystarczy korekta procesu, czy potrzebna będzie naprawa albo złomowanie.
| Objaw na odlewie | Co zwykle oznacza | Dlaczego przeszkadza w obróbce | Pierwszy ruch kontrolny |
|---|---|---|---|
| Niedolew | Wnęka formy nie została w pełni wypełniona | Brakuje materiału, więc element nie dojdzie do wymiaru | Sprawdzenie temperatury, lejności i układu wlewowego |

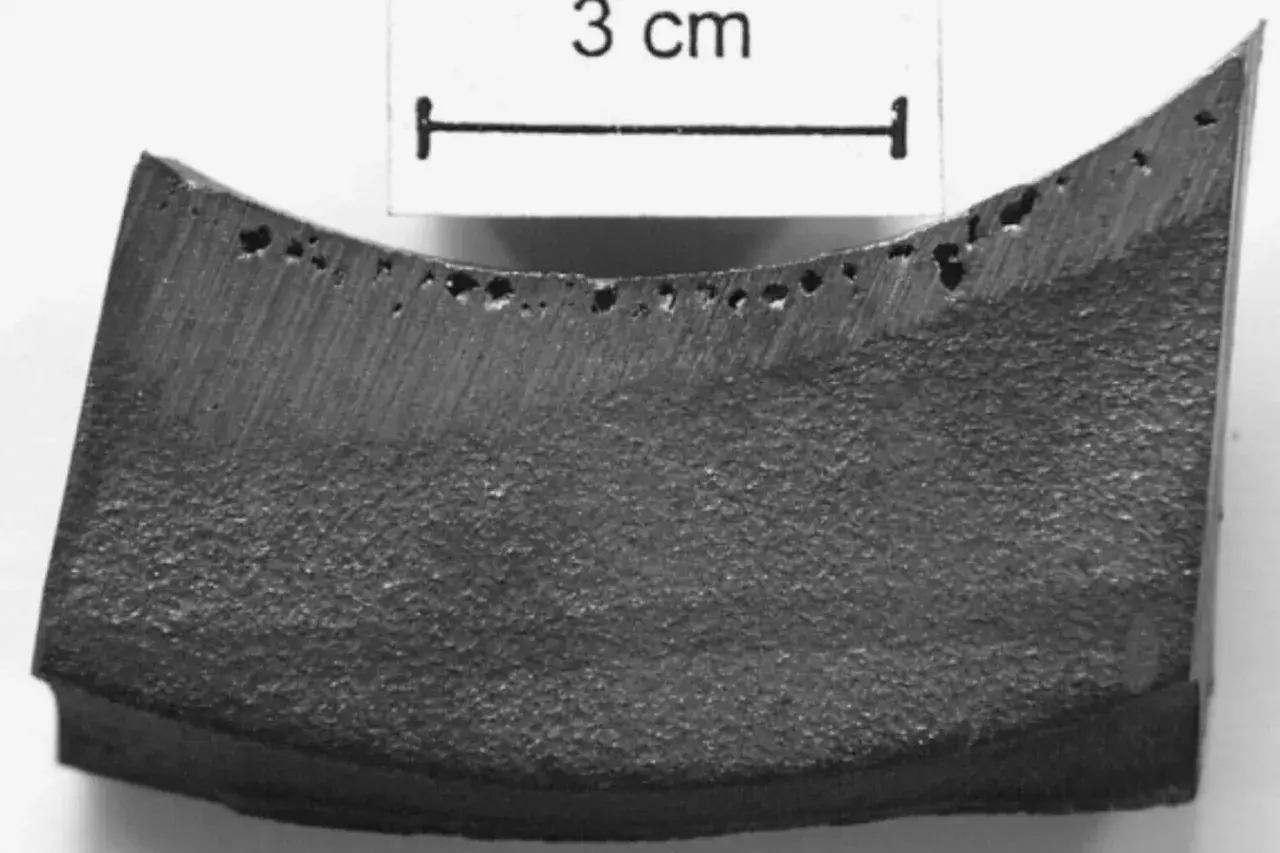

| Pęcherze i porowatość | Gaz został uwięziony w metalu lub pod skórą odlewu | Po wierceniu i frezowaniu odsłaniają się pory, a powierzchnia traci szczelność | Kontrola odpowietrzenia, wilgotności formy i jakości kąpieli metalowej |
| Jamy skurczowe i rzadzizna | Materiał skurczył się nierówno podczas krzepnięcia | Znika nośny materiał w przekroju, a obróbka może wejść w pustkę | Ocena zasilania, nadlewów i geometrii ścianek |
| Zażużlenia i wtrącenia | W metalu znalazły się obce cząstki lub żużel | Wyszczerbiają narzędzia i psują jakość powierzchni | Sprawdzenie czystości kąpieli i przygotowania wnęki formy |
| Pęknięcia na gorąco lub zimno | Odlew został przeciążony naprężeniami w trakcie krzepnięcia albo po wyjęciu z formy | To zwykle wada krytyczna, która potrafi rozwijać się dalej podczas skrawania | Ocena geometrii, tempa chłodzenia i momentu rozformowania |
| Przestawienie, zalewka, chropowatość | Problem z formą, modelem albo powierzchnią masy formierskiej | Pojawiają się błędy wymiarowe i duży naddatek do usunięcia | Kontrola centrowania formy, rdzeni i stanu oprzyrządowania |
Ten podział jest praktyczny, bo nie każdy defekt ma to samo źródło. Z tej samej partii mogą wyjść na przykład porowatość, przypalenia i niespawy, a wtedy problem zwykle leży nie w jednym parametrze, tylko w całym łańcuchu procesu. I właśnie od tego zaczynam następny krok.
Skąd biorą się defekty w samym procesie odlewania
Z mojego doświadczenia najwięcej problemów generują trzy obszary: metal, forma i sama dynamika zalewania. Jeśli którykolwiek z nich jest ustawiony źle, nawet dobry projekt odlewu nie uratuje partii. W praktyce nie chodzi więc o jedną „złą temperaturę” albo „złą masę”, tylko o zgranie kilku parametrów naraz.
Materiał i kąpiel metalowa
Skład stopu, ilość gazów w kąpieli i czystość wsadu mają ogromny wpływ na jakość odlewu. Gdy metal jest zanieczyszczony, przewrażliwiony na tlen albo przegrzany, rośnie ryzyko porowatości, zażużleń i słabej struktury. Z drugiej strony zbyt niska lejność prowadzi do niedolewów, niespawów i zimnych złączy, bo metal po prostu nie zdąży połączyć się w jedną całość.
- Brudny lub źle przygotowany wsad zwiększa ryzyko wtrąceń.
- Gaz w kąpieli metalowej sprzyja pęcherzom i porowatości.
- Zbyt niska temperatura zalewania utrudnia wypełnienie formy.
Forma, rdzenie i układ wlewowy
Tu najczęściej wychodzą rzeczy banalne, ale kosztowne: za mała przepuszczalność masy, niedostateczne odpowietrzenie, wilgoć w formie, źle ustawione rdzenie albo zużyte oprzyrządowanie. Wtedy pojawiają się przypalenia, wżarcia, żyłki, przestawienia i zalewki. Czasem wystarczy drobny błąd montażowy, aby na gotowym odlewie wyjść z przesuniętą płaszczyzną podziału albo niechcianym naddatkiem materiału.
- Za mokra albo zbyt mocno zbita masa formierska utrudnia ujście gazów.
- Źle ustawione rdzenie od razu odbijają się na geometrii i kanałach wewnętrznych.
- Zużyty model lub rdzennica potrafią wprowadzić błąd, który potem widać na każdej sztuce.
Przeczytaj również: HSS w praktyce - jak dobrać gatunek i wydłużyć trwałość
Zalewanie i chłodzenie
Tu decyduje tempo. Zbyt wolne zalewanie kończy się niedolaniem albo niespawem, a zbyt agresywny przepływ może wciągać powietrze i żużel do wnętrza formy. Do tego dochodzi chłodzenie: nierówna grubość ścianek, brak zasilania węzłów cieplnych i zbyt szybkie rozformowanie wywołują naprężenia, które kończą się pęknięciami na gorąco lub zimno. Jeśli mam ocenić jeden element procesu jako najczęściej niedoszacowany, wskazałbym właśnie chłodzenie.
To prowadzi do kolejnej ważnej rzeczy: zanim w ogóle dotkniesz frezarki czy tokarki, trzeba wiedzieć, co naprawdę siedzi w materiale. I tu wchodzi kontrola jakości.

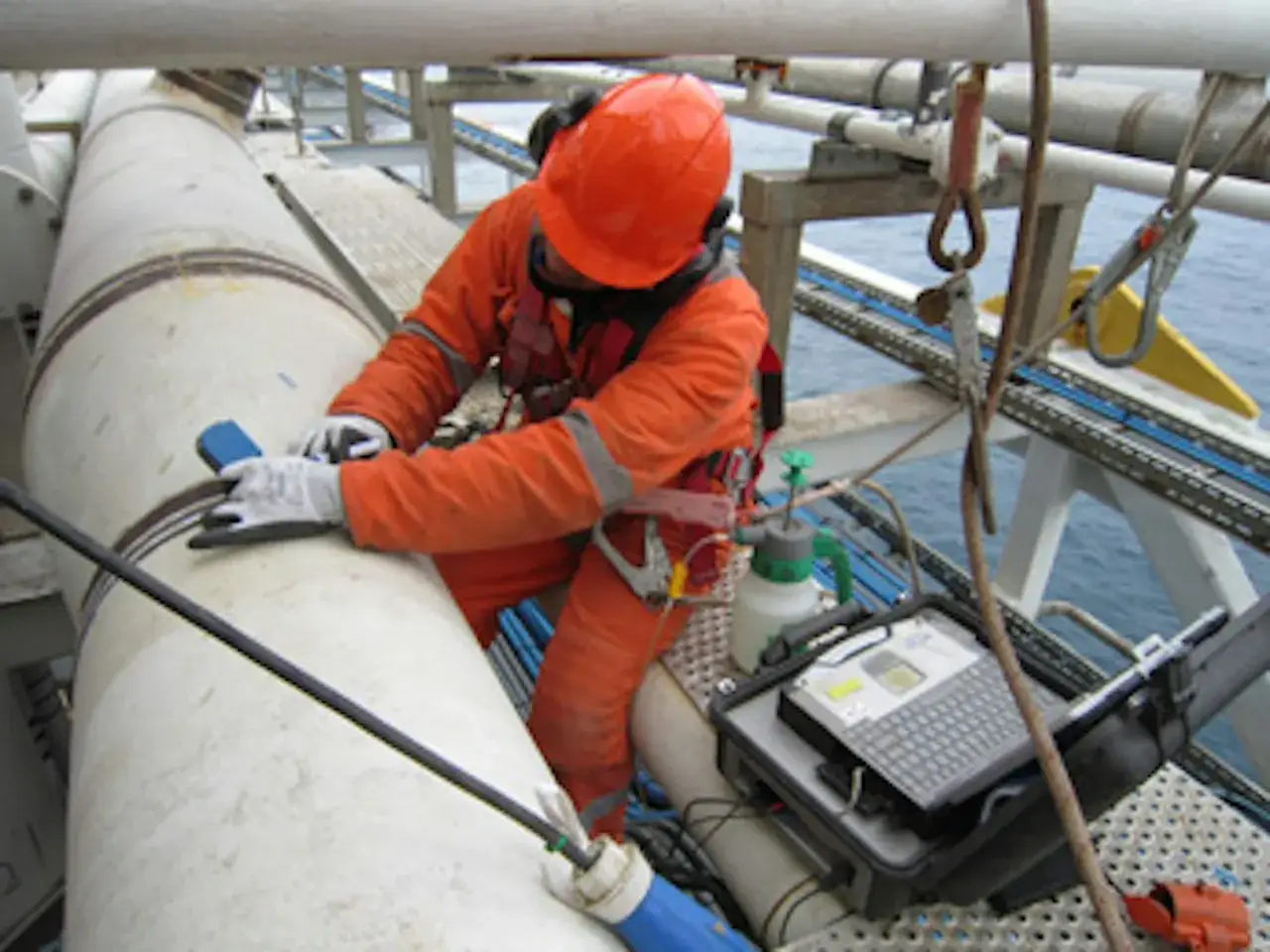

Jak wykrywa się problemy, zanim odlew trafi na maszynę
Najtańsza wada to ta, którą znajduje się przed obróbką. Z zewnątrz część problemów widać gołym okiem, ale przy odlewach odpowiedzialnych elementów sama inspekcja wizualna nie wystarcza. Dlatego łączy się kilka metod, bo każda pokazuje coś innego: jedna oceni powierzchnię, druga sprawdzi wnętrze, a trzecia ujawni pęknięcia albo lokalne skupiska porów.
| Metoda | Najlepiej wykrywa | Ograniczenie | Jak to czytam w praktyce |
|---|---|---|---|
| Oględziny wizualne | Niedolewy, zalewki, chropowatość, przypalenia, widoczne pęknięcia | Nie pokaże tego, co ukryte pod skórą | To pierwszy filtr, ale nie jedyny |
| Badanie penetracyjne | Otwarte pęknięcia i nieciągłości powierzchniowe | Wymaga dobrze przygotowanej, czystej powierzchni | Dobre do detali, które muszą być szczelne |
| Badanie magnetyczno-proszkowe | Wady powierzchniowe i płytko podpowierzchniowe w materiałach ferromagnetycznych | Nie działa na każdy stop | Świetne przy staliwie i żeliwie, jeśli geometria pozwala |
| Ultradźwięki | Nieciągłości wewnętrzne, lokalne pustki, część pęknięć | Wymaga doświadczenia i sensownego kształtu detalu | Dobry wybór, gdy trzeba zajrzeć w głąb odlewu |
| Radiografia i tomografia | Porowatość, jamy skurczowe, wtrącenia, ukryte pęknięcia | Koszt i dostępność są wyższe niż przy prostych testach | Najlepsza opcja przy częściach krytycznych i skomplikowanych |
W praktyce ważne jest jeszcze jedno: część defektów wychodzi dopiero po zdjęciu naddatku. Dlatego obróbka zgrubna bywa nie tylko etapem kształtowania, ale też kontrolą ujawniającą pory, wtrącenia i jamy, których nie było widać na surowej powierzchni. I wtedy pojawia się pytanie, czy taki odlew da się jeszcze uratować.
Kiedy naprawa ma sens, a kiedy lepiej odrzucić odlew
Nie każda wada oznacza od razu złom. Część lokalnych ubytków da się naprawić przez spawanie, napawanie, lutowanie, impregnację albo miejscową obróbkę. Ale to nie jest uniwersalne rozwiązanie. Dla mnie decydują cztery rzeczy: rodzaj stopu, położenie wady, wymagania funkcjonalne i to, czy po naprawie detal nadal przejdzie kontrolę.
- Naprawa ma sens, gdy wada jest lokalna i nie siedzi w strefie krytycznej dla obciążeń.
- Naprawa ma sens, gdy materiał dopuszcza taki zabieg bez ryzyka dalszego pękania.
- Naprawa ma sens, gdy po zabiegu można to potwierdzić ponownym badaniem nieniszczącym.
- Odrzucenie jest rozsądniejsze, gdy pojawia się głębokie pęknięcie, rozległa porowatość albo jama skurczowa w strefie nośnej.
- Odrzucenie jest rozsądniejsze, gdy element ma być szczelny, a defekt leży na powierzchni uszczelniającej.
- Odrzucenie jest rozsądniejsze, gdy ta sama wada wraca seryjnie i wskazuje na błąd procesu, którego nie da się łatwo opanować.
Spawanie odlewu bywa skuteczne, ale tylko wtedy, gdy ktoś wie, co robi. W przeciwnym razie można naprawić powierzchnię i jednocześnie osłabić strukturę albo wprowadzić nowe naprężenia. Dlatego lepiej myśleć o naprawie jak o świadomej decyzji technologicznej, a nie o szybkim ratunku „na siłę”.
Co naprawdę ogranicza ryzyko powstawania defektów
Jeśli mam wskazać działania, które dają największy efekt, to zaczynam od projektu odlewu, jakości formy i kontroli kąpieli metalowej. Dopiero potem schodzi na szczegóły. Najwięcej zyskuje się wtedy, gdy proces jest przewidywalny, a nie wtedy, gdy ktoś po fakcie próbuje wycinać pojedyncze skazy.
- Projekt odlewu powinien unikać gwałtownych zmian grubości ścianek i ostrych przejść.
- Układ wlewowy i zasilający trzeba dobrać do geometrii, a nie kopiować z innego detalu.
- Forma i rdzenie muszą być suche, dobrze zagęszczone i wystarczająco przepuszczalne.
- Kąpiel metalowa wymaga oczyszczenia, odgazowania i kontroli czasu przetrzymania.
- Temperatura zalewania nie może być przypadkowa, bo zbyt niska i zbyt wysoka szkodzą inaczej, ale obie szkodzą realnie.
- Powłoki ochronne i filtry pomagają ograniczyć przypalenia, wżarcia i część wtrąceń.
- Chłodzenie kierunkowe i dobre zasilanie redukują ryzyko jam skurczowych oraz rzadzizny.
W praktyce lubię myśleć o tym tak: najtańszy odlew to nie ten, który powstał najtaniej, tylko ten, który nie wymaga później walki z poprawkami. A to prowadzi do drugiego, często pomijanego tematu - jak defekty zachowują się podczas skrawania.
Jak obróbka mechaniczna ujawnia problemy ukryte w materiale
Obróbka mechaniczna potrafi obnażyć błędy, które wcześniej wydawały się niegroźne. Gdy narzędzie wejdzie w porowaty fragment, materiał zaczyna zachowywać się nierówno, a gdy natrafi na wtrącenie żużla, szybko widać zużycie płytki albo pogorszenie jakości powierzchni. Dlatego przy odlewach nie traktuję frezowania czy toczenia wyłącznie jako etapu wykańczania, ale też jako test rzeczywistej jednorodności materiału.
| Co wychodzi podczas obróbki | Jak się objawia na maszynie | Co z tym robię |
|---|---|---|
| Porowatość | Narzędzie „wpada” w pustkę, powierzchnia traci ciągłość, a szczelność spada | Sprawdzam, czy wada nie weszła w strefę funkcjonalną; jeśli tak, odlew zwykle odpada |
| Wtrącenia twarde | Szybsze zużycie narzędzia, wyszczerbienia, skoki oporu skrawania | Weryfikuję jakość materiału i miejsce wystąpienia wady |
| Jamy skurczowe | Brak stabilnego podparcia materiału i ryzyko zejścia poniżej wymiaru | Oceniam, czy zostaje jeszcze naddatek na obróbkę |
| Pęknięcia | Defekt potrafi się rozszerzać pod obciążeniem narzędzia | Wstrzymuję obróbkę i kieruję detal do ponownej oceny |
Dlatego przy odlewach tak ważny jest rozsądny naddatek na obróbkę i sensowna kolejność operacji. Najpierw sprawdzam, czy materiał po zdjęciu zewnętrznej warstwy nadal spełnia wymagania, a dopiero potem jadę na wymiar docelowy. To proste podejście oszczędza sporo kosztów, szczególnie przy większych seriach.
Na co patrzę przy odbiorze odlewu, żeby nie płacić dwa razy
Jeżeli odlew ma iść dalej do obróbki, montażu albo pracy pod obciążeniem, nie wystarcza mi samo „wygląda dobrze”. Patrzę na to, gdzie wada się znajduje, czy jest powtarzalna i czy da się ją usunąć bez naruszenia funkcji detalu. W praktyce ta krótka ocena często decyduje, czy opłaca się ratować element, czy lepiej wrócić do procesu i poprawić samą technologię.
- Czy wada leży na powierzchni dekoracyjnej, czy w strefie nośnej.
- Czy jest to pojedynczy ubytek, czy sygnał, że cała partia ma ten sam problem.
- Czy po zdjęciu naddatku defekt nie wejdzie w obszar szczelny, gwintowany albo łożyskowy.
- Czy wykonano właściwe badania nieniszczące przed obróbką i po ewentualnej naprawie.
- Czy naprawa jest technologicznie możliwa, ale też ekonomicznie sensowna.
- Czy geometria odlewu nie sugeruje, że problem wróci przy kolejnej serii.
Jeśli miałbym zostawić jedną praktyczną myśl, to tę: w odlewnictwie najbardziej opłaca się myśleć systemowo, a nie punktowo. Dobre rozpoznanie defektu, sensowna kontrola i świadome decyzje o naprawie albo odrzuceniu detalu dają większą oszczędność niż późniejsze „ratowanie” materiału za wszelką cenę.
