Aluminium wygląda na metal lekki i prosty w obróbce, ale to właśnie jego zachowanie w wysokiej temperaturze decyduje o jakości odlewu, spoiny i całego procesu przetopu. W praktyce najważniejsze jest nie tylko to, jaka jest temperatura topnienia aluminium, ale też co ta liczba oznacza dla stopów, tlenków, zalewania formy i pracy w warsztacie. To dobry punkt wyjścia, jeśli chcesz dobrać proces rozsądnie i bez przegrzewania materiału bez potrzeby.
Najważniejsze liczby i wnioski do zapamiętania
- Czyste aluminium topi się przy 660,3°C, czyli 933 K.
- W stopach częściej pojawia się zakres topnienia niż jeden punkt.

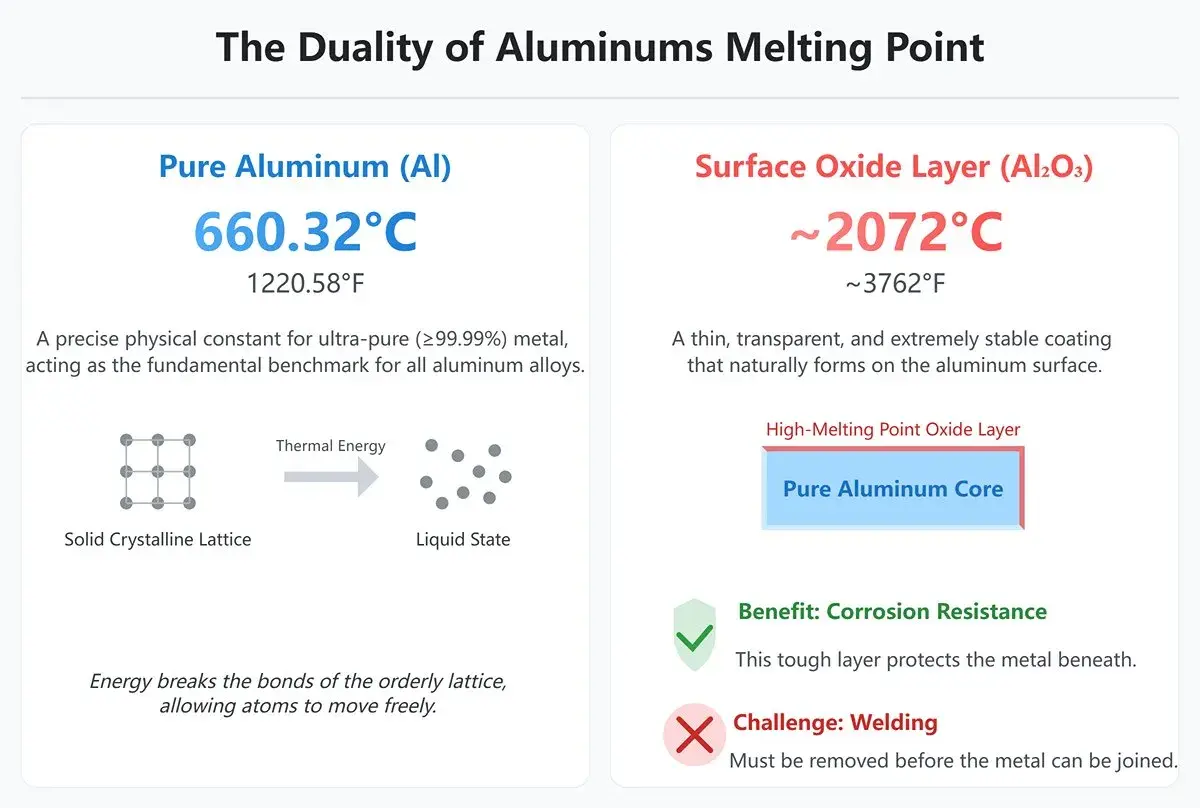

- Warstwa tlenku aluminium zachowuje się inaczej niż sam metal i potrafi mylić podczas nagrzewania.
- W odlewaniu aluminium zwykle prowadzi się powyżej 660°C, często w okolicach 700-750°C.
- Przy obróbce ważniejszy od samej liczby bywa skład stopu, czystość wsadu i kontrola ciepła.
Ile wynosi punkt topnienia czystego aluminium
Dla czystego aluminium przyjmuje się 660,3°C, czyli 933 K. Taką wartość podają m.in. RSC i NIST, a w praktyce warsztatowej najczęściej mówi się po prostu o 660°C. Ja traktuję to jako punkt odniesienia, nie jako pełny opis zachowania metalu.
| Wielkość | Wartość | Znaczenie praktyczne |
|---|---|---|
| Punkt topnienia | 660,3°C | Metal przechodzi z ciała stałego w ciecz. |
| Skala Kelvina | 933 K | Ta sama wartość zapisana w jednostce używanej w naukach ścisłych. |
| Ujęcie warsztatowe | około 660°C | Najczęściej spotykany zapis w praktyce technicznej. |
Jeżeli pracujesz na metalach wysokiej czystości, ta liczba jest bardzo użyteczna. Jeśli jednak w grę wchodzi złom, odlew albo stop konstrukcyjny, sama wartość przestaje wystarczać i trzeba patrzeć głębiej. I właśnie tu zaczyna się różnica między metalem czystym a realnym materiałem produkcyjnym.
Dlaczego stopy aluminium topią się w zakresie, a nie w jednym punkcie
Stopy aluminiumnie zachowują się tak samo jak metal czysty. Domieszki krzemu, miedzi, magnezu czy cynku zmieniają układ faz, więc materiał zaczyna mięknąć i topnieć stopniowo, a nie jednocześnie w całej objętości. W praktyce to oznacza, że jedna próbka może być już częściowo ciekła, podczas gdy inna część nadal trzyma kształt.
Solidus
To temperatura, przy której pojawia się pierwsza faza ciekła. Materiał nie jest jeszcze całkowicie stopiony, ale przestaje zachowywać się jak jednorodny bryłowy metal. Właśnie wtedy zaczynają się problemy z utrzymaniem geometrii i wytrzymałości w strefie nagrzewanej.
Przeczytaj również: Jak łączyć profile aluminiowe? Praktyczne metody i wybór łącznika
Liquidus
To temperatura, przy której stop staje się w pełni ciekły. Między solidusem a liquidusem znajduje się więc zakres częściowego topnienia, który w obróbce ma większe znaczenie niż sama wartość z tabeli. Ja patrzę na ten zakres szczególnie u stopów konstrukcyjnych, bo to on mówi, jak materiał naprawdę będzie się zachowywał podczas nagrzewania.
| Przykładowy stop | Zakres topnienia | Co to pokazuje |
|---|---|---|
| 6061-T6 | 582-652°C | Zaczyna mięknąć wyraźnie poniżej punktu topnienia czystego aluminium. |
| 2024-T3 | 502-638°C | Wchodzi w zakres częściowego topnienia jeszcze wcześniej. |
| 5052-H32 | 607-649°C | Nadal topi się inaczej niż metal czysty, mimo że liczby są blisko 660°C. |
To właśnie dlatego w praktyce nie wolno zakładać, że każdy „aluminium” zachowuje się identycznie. Drobna zmiana składu potrafi przesunąć temperatury o kilkadziesiąt stopni i całkowicie zmienić okno procesu.
Co ta temperatura oznacza w odlewaniu, spawaniu i lutowaniu
Największy błąd początkujących polega na założeniu, że wystarczy dojść do 660°C i sprawa jest zamknięta. W odlewnictwie zwykle trzeba pracować nieco wyżej, żeby metal zachował odpowiednią płynność i zdążył wypełnić formę. W spawaniu sytuacja wygląda inaczej: nie nagrzewa się całego elementu, tylko lokalnie doprowadza do stopienia krawędzi, a reszta detalu odbiera ciepło i stabilizuje geometrię.
| Proces | Co oznacza dla temperatury | Praktyczny wniosek |
|---|---|---|
| Odlewanie | Kąpiel często prowadzi się powyżej punktu topnienia, zwykle w okolicach 700-750°C. | Potrzebny jest zapas ponad punkt topnienia, ale bez niepotrzebnego przegrzewu. |
| Spawanie MIG/TIG | Topi się lokalnie strefa łączenia, a reszta elementu odprowadza ciepło. | Kluczowa jest czystość powierzchni i kontrola dopływu energii. |
| Lutowanie twarde | Materiał bazowy nie powinien się stopić. | Zbyt wysoka temperatura szybko niszczy detal i psuje połączenie. |
| Przetapianie złomu | Trzeba uwzględnić farby, wilgoć i zanieczyszczenia. | Przygotowanie wsadu bywa ważniejsze niż samo zwiększanie temperatury. |
W praktyce odlewniczej zbyt niska temperatura daje niedolewy i słabą płynność, a zbyt wysoka zwiększa utlenianie, gazowanie kąpieli i ilość żużla. Na powierzchni aluminium niemal natychmiast tworzy się warstwa tlenku, która chroni metal przed dalszą oksydacją, ale jednocześnie potrafi mylić wzrok i utrudnia ocenę, czy kąpiel jest już naprawdę jednorodna. Dlatego przy tym materiale patrzę nie tylko na termometr, lecz także na zachowanie powierzchni i czystość wsadu.
Jak topić aluminium bez typowych problemów
Jeśli aluminium ma się topić czysto i powtarzalnie, największą robotę robi przygotowanie wsadu. Samo podniesienie temperatury nie rozwiązuje problemów z farbą, olejem, wilgocią czy zanieczyszczeniami ze stali i miedzi. W małej odlewni albo w warsztacie to właśnie tu najczęściej powstają wady, których później nie da się już łatwo naprawić.
- Oddzielaj materiał czysty od złomu z powłokami, lakierem i elementami stalowymi.
- Susz wsad przed załadunkiem, bo wilgoć w kontakcie z ciekłym metalem jest realnym zagrożeniem.
- Nie grzej dłużej niż trzeba, ponieważ nadmierny przegrzew zwiększa utlenianie i pogarsza jakość kąpieli.
- Usuwaj szlam i tlenki z powierzchni ciekłego metalu, bo to one najczęściej psują odlew.
- Dobieraj tygiel i narzędzia do pracy z metalami nieżelaznymi, a nie przypadkowe elementy „na próbę”.
Jeżeli mam wskazać jeden błąd, który widzę najczęściej, to jest nim próba „uratowania” złego wsadu większym grzaniem. W praktyce zwykle kończy się to większą ilością dymu, gorszą powierzchnią i większą porowatością odlewu. Lepiej zacząć od czystego materiału niż później walczyć z objawami.
Co sprawdza się lepiej niż patrzenie tylko na 660°C
Jeżeli mam podejść do tematu po inżyniersku, to sama liczba 660°C jest tylko pierwszym filtrem. Ostatecznie liczą się: skład stopu, zakres solidus-liquidus, grubość ścianki, szybkość nagrzewania i to, czy pracujesz na wsadzie czystym, czy odzyskowym. Dwa detale z tej samej rodziny aluminium mogą zachować się zaskakująco inaczej.
- Sprawdzaj dokładny gatunek stopu, a nie sam napis „aluminium”.
- Patrz na zakres topnienia, jeśli pracujesz z elementami konstrukcyjnymi lub odlewniczymi.
- Uwzględniaj czystość powierzchni, bo tlenek i zabrudzenia wpływają na przebieg procesu bardziej, niż wielu osobom się wydaje.
- Dobieraj temperaturę do celu: inne ustawienie ma sens przy przetopie złomu, inne przy zalewaniu, a inne przy spawaniu.
Właśnie dlatego aluminium nie jest „łatwym metalem” tylko dlatego, że topi się stosunkowo nisko. Jest łatwe do opanowania dopiero wtedy, gdy myśli się o nim jak o materiale z konkretnym oknem procesu, a nie o jednej liczbie z tabeli. Jeśli przy dalszej obróbce chcesz uniknąć błędów, zawsze zaczynaj od składu stopu, a dopiero potem ustawiaj temperaturę.
