stali ma sens tylko wtedy, gdy wiadomo, po co się ją robi: zmiękczyć materiał, zdjąć naprężenia po spawaniu, poprawić obrabialność albo przygotować detal do dalszej obróbki. Wyżarzanie stali to właśnie ten etap, który często decyduje, czy element będzie pracował stabilnie, da się dobrze obrabiać i nie popęka przy pierwszym większym obciążeniu. Poniżej pokazuję, jak działa ten proces, jakie ma odmiany, jak dobrać parametry i czego unikać, żeby nie stracić czasu ani własności materiału.
Najważniejsze rzeczy, które warto wiedzieć, zanim wybierzesz proces
- Główny efekt to zmniejszenie twardości, poprawa plastyczności i redukcja naprężeń wewnętrznych.
- Temperatura zależy od celu: odprężanie zwykle prowadzi się poniżej Ac1, a pełne wyżarzanie powyżej zakresu przemian.
- Ważne są nie tylko parametry grzania, ale też czas wygrzewania i sposób chłodzenia.
- Przy detalach o dobrej jakości powierzchni warto myśleć o atmosferze ochronnej lub próżni, bo ogranicza to zgorzelinę i odwęglenie.
- Ten sam proces nie sprawdzi się do wszystkiego: co innego działa po spawaniu, a co innego przed skrawaniem lub gięciem.
Co dzieje się ze stalą podczas wyżarzania
Najprościej mówiąc, stal po wyżarzaniu staje się spokojniejsza w zachowaniu. W strukturze materiału zachodzą zmiany, które zmniejszają naprężenia, porządkują ziarnistość i ułatwiają dalszą obróbkę. Z mojego punktu widzenia to właśnie dlatego ten proces jest tak ważny: nie poprawia tylko jednej cechy, ale ustawia cały materiał w bardziej przewidywalnym stanie.
W praktyce można to opisać trzema etapami. Najpierw zachodzi odzyskiwanie, czyli częściowe uporządkowanie defektów po odkształceniu lub spawaniu. Potem pojawia się rekrystalizacja, a więc tworzenie nowych ziaren o korzystniejszej strukturze. Przy dłuższym lub zbyt intensywnym grzaniu może dojść do rozrostu ziarna, co już nie zawsze jest pożądane, bo potrafi pogorszyć własności wytrzymałościowe.
Efekt końcowy zwykle jest czytelny: spada twardość, rośnie plastyczność, materiał łatwiej się skrawa, tłoczy albo wygina. To nie oznacza automatycznie „lepiej” w każdym sensie. Jeśli detal ma przenosić duże obciążenia, zbyt mocne zmiękczenie bywa stratą, nie zaletą. Dlatego zawsze zaczynam od pytania o cel, a dopiero potem wybieram cykl cieplny. Żeby ten cel osiągnąć, trzeba jednak dobrze poprowadzić sam proces w piecu.
Jak wygląda proces w piecu krok po kroku
W samym przebiegu nie ma magii, ale diabeł siedzi w szczegółach. Dobrze prowadzony cykl opiera się na czterech prostych krokach, które trzeba dopasować do gatunku stali i geometrii detalu.
- Nagrzewanie do zadanej temperatury - element trzeba podnieść do zakresu dobranego do typu wyżarzania. Za szybkie grzanie może tworzyć duże gradienty temperatury, a to od razu zwiększa ryzyko odkształceń.
- Wygrzewanie - materiał utrzymuje się w temperaturze tak długo, aż cała objętość osiągnie stabilny stan. Przy cienkich detalach trwa to krócej, przy grubych przekrojach wyraźnie dłużej.
- Chłodzenie - najczęściej wolne, kontrolowane, czasem w piecu, czasem na powietrzu, zależnie od odmiany procesu. To ten etap w dużej mierze decyduje o końcowej strukturze.
- Kontrola powierzchni i wymiarów - sprawdzam, czy nie pojawiła się zgorzelina, odwęglenie, nadmierne paczenie albo niepożądany spadek twardości.
W praktyce bardzo dużo zależy od tego, w jakiej atmosferze pracuje piec. Jeśli zależy mi na czystej powierzchni i stabilnym wymiarze, wybieram piec z atmosferą ochronną albo próżniowy. Gdy powierzchnia nie jest krytyczna, a liczy się głównie efekt wewnątrz materiału, proces można poprowadzić prościej. To prowadzi do ważnego pytania: który rodzaj wybrać w konkretnym zastosowaniu?
Jakie są odmiany i kiedy wybrać każdą z nich
W warsztatowej praktyce najwięcej problemów bierze się z tego, że wszystkie odmiany wrzuca się do jednego worka. A to błąd, bo każda działa trochę inaczej i daje inny rezultat. Poniżej zestawiam najważniejsze warianty, które najczęściej spotyka się przy stali.
| Rodzaj procesu | Typowy zakres temperatur | Co daje | Kiedy ma sens |
|---|---|---|---|
| Odprężanie | około 500-650°C, zwykle poniżej Ac1 | Usuwa naprężenia bez dużej zmiany struktury | Po spawaniu, po intensywnej obróbce skrawaniem, po gięciu lub po odlewaniu |
| Wyżarzanie pełne | zwykle około 800-920°C, zależnie od gatunku | Silnie zmiękcza stal i ujednolica strukturę | Przed skrawaniem, przed kolejną obróbką plastyczną, gdy materiał jest zbyt twardy |
| Rekrystalizacja | orientacyjnie 400-700°C | Przywraca plastyczność po odkształceniu na zimno | Po walcowaniu, ciągnieniu, tłoczeniu i innych procesach na zimno |
| Sferoidyzacja | najczęściej w pobliżu Ac1, przy długim wygrzewaniu | Zmniejsza twardość i poprawia obrabialność stali narzędziowych | Gdy materiał ma być łatwiej skrawany lub formowany przed dalszą obróbką |
| Wyżarzanie izotermiczne | zależnie od stali, zwykle z kontrolą w niższym zakresie przemian | Ułatwia uzyskanie bardziej jednorodnej struktury | Przy stalach stopowych i tam, gdzie ważna jest przewidywalność własności |
Najbardziej praktyczny wniosek jest prosty: nie pytam najpierw „jak mocno nagrzać stal?”, tylko „co chcę z nią zrobić po procesie?”. Jeśli zależy mi na zdjęciu naprężeń, wybiorę coś innego niż przy stali narzędziowej, którą trzeba przygotować do skrawania. Właśnie od tego zaczyna się rozsądny dobór parametrów, a nie od przypadkowej temperatury z notatnika. Następny krok to już dokładne ustawienie temperatury, czasu i chłodzenia.
Jak dobrać temperaturę, czas i chłodzenie

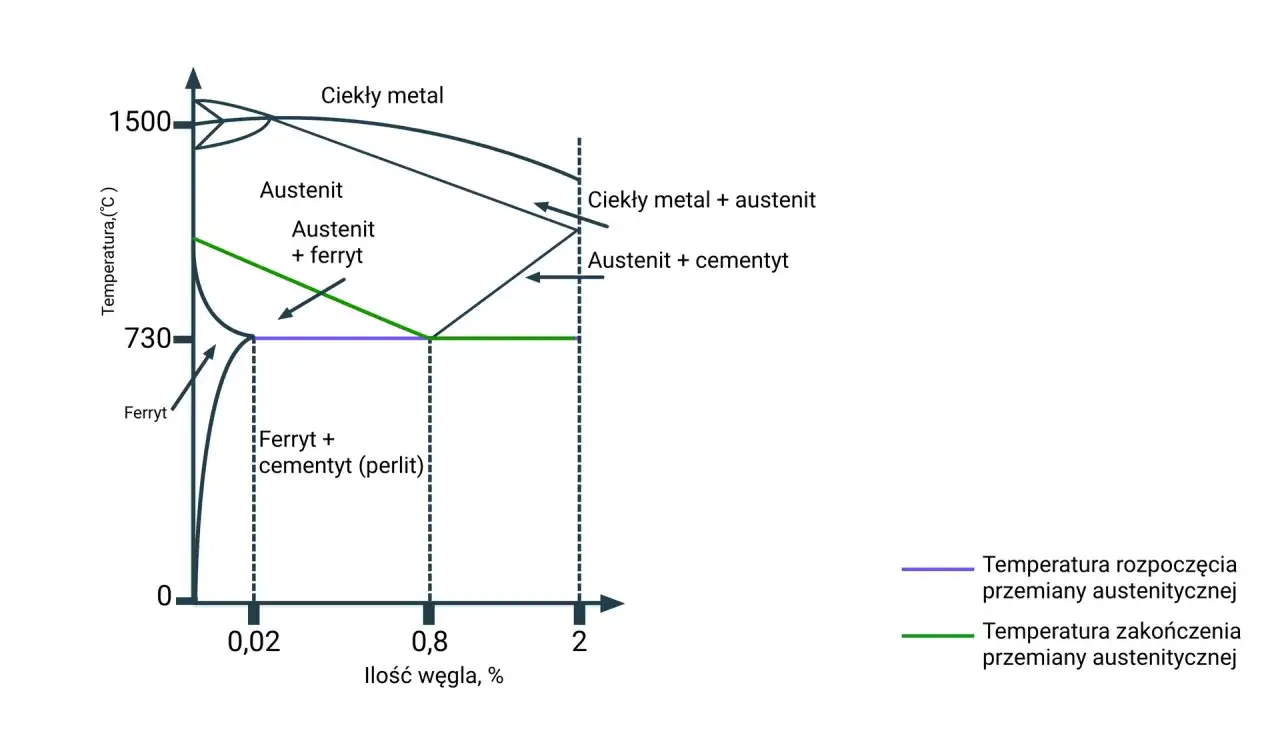

Tu najłatwiej popełnić błąd, bo podobne liczby potrafią oznaczać różne rzeczy. W stalach istotne są temperatury krytyczne, przede wszystkim Ac1 i Ac3. Ac1 to moment, w którym zaczyna się przemiana austenityczna, a Ac3 oznacza pełną austenityzację w stalach podeutektoidalnych. Dla stali nadeutektoidalnych mówi się też o punkcie Acm.
Jeśli celem jest odprężanie, zwykle pracuję poniżej Ac1, często w okolicach 550-650°C. Jeżeli chcę pełnego wyżarzania, temperatura musi wejść wyżej, zwykle kilkadziesiąt stopni ponad zakres przemian odpowiedni dla danego gatunku. To nie jest miejsce na zgadywanie, bo różnica 20-30°C potrafi zmienić wynik bardziej, niż wielu początkujących się spodziewa.
Czas wygrzewania zależy głównie od przekroju, masy i przewodzenia ciepła. Mały detal może potrzebować kilkudziesięciu minut, ale gruby wał, matryca albo odlew już kilku godzin. W praktyce zawsze sprawdzam też, czy element nie ma miejsc o dużej różnicy grubości, bo wtedy cienka część szybko się przegrzewa, a grubsza nadal nie jest równomiernie nagrzana.
Chłodzenie dobieram równie ostrożnie jak nagrzewanie. Przy wyżarzaniu celem jest zwykle spokojny spadek temperatury, bez szoku termicznego. Jeśli zależy mi na jakości powierzchni, pilnuję też atmosfery ochronnej, bo inaczej łatwo o zgorzelinę i odwęglenie warstwy wierzchniej. To właśnie ten detal często decyduje o tym, czy część po procesie nadaje się od razu do dalszej produkcji, czy wymaga dodatkowego czyszczenia.
Najczęstsze błędy, które psują efekt
Najwięcej problemów widzę nie w samym pomyśle na obróbkę, ale w wykonaniu. Poniższe błędy powtarzają się zaskakująco często i zwykle kosztują więcej niż sam proces.
- Zła temperatura dla konkretnego gatunku - stal może wyjść z pieca nadal zbyt twarda albo przeciwnie, za bardzo zmiękczona.
- Za krótki czas wygrzewania - szczególnie przy grubych elementach prowadzi do nierównomiernej struktury w przekroju.
- Zbyt szybkie chłodzenie - zwiększa ryzyko naprężeń, paczenia i lokalnych różnic własności.
- Brak kontroli atmosfery - zgorzelina i odwęglenie potrafią zepsuć powierzchnię, którą później trudno odzyskać.
- Mylenie wyżarzania z normalizowaniem albo hartowaniem - końcowy efekt bywa wtedy zupełnie inny niż zakładany.
W praktyce największy błąd nie polega na tym, że ktoś „trochę przesadził” z temperaturą. Problem zaczyna się wtedy, gdy cały cykl ustawiono pod niewłaściwy cel. Jeśli po spawaniu potrzebne jest odprężenie, a ktoś robi pełne zmiękczanie, można uzyskać detal, który już nie ma parametrów potrzebnych do pracy. I właśnie dlatego warto odróżniać wyżarzanie od innych obróbek cieplnych.
Kiedy lepsze będzie normalizowanie albo hartowanie z odpuszczaniem
Nie każda sytuacja wymaga wyżarzania, nawet jeśli brzmi ono jak najbardziej „bezpieczny” wybór. Czasem lepszy rezultat daje normalizowanie, a czasem hartowanie z późniejszym odpuszczaniem. Różnica nie jest kosmetyczna - zmienia się mikrostruktura, twardość i zachowanie materiału w eksploatacji.
| Cel | Lepsza operacja | Dlaczego |
|---|---|---|
| Zmniejszenie naprężeń po spawaniu | Odprężanie | Usuń napięcia bez niepotrzebnej przebudowy struktury |
| Ujednolicenie struktury po odlewie lub obróbce cieplnej | Normalizowanie | Daje drobniejsze ziarno i zwykle wyższą wytrzymałość niż pełne zmiękczanie |
| Maksymalne zmiękczenie przed skrawaniem | Wyżarzanie pełne lub zmiękczające | Ułatwia obróbkę, gdy materiał jest zbyt twardy lub niejednorodny |
| Wysoka twardość i odporność na zużycie | Hartowanie z odpuszczaniem | To już inna logika procesu - najpierw twardnienie, potem korekta kruchości |
Ja patrzę na to bardzo praktycznie: jeśli detal ma potem wrócić do ciężkiej pracy, nie chcę go zmiękczać bardziej niż trzeba. Jeśli ma być łatwy w obróbce i dopiero później trafić do kolejnych etapów, pełniejsze wyżarzanie ma sens. Właśnie taka decyzja zwykle oddziela poprawną technologię od „ładnie brzmiącego”, ale nieefektywnego cyklu. Zostaje jeszcze najważniejsza rzecz z perspektywy warsztatu: co sprawdzić przed zleceniem obróbki.
Co sprawdzam przed zleceniem obróbki, żeby nie przepalić czasu i materiału
Przed oddaniem elementu do pieca zawsze chcę znać kilka konkretów. Bez tego nawet dobrze wykonany proces może dać rezultat, który nie pasuje do zastosowania. Najbardziej przydatna jest krótka lista kontrolna:
- jaki to dokładnie gatunek stali i w jakim jest stanie wyjściowym,
- czy celem jest zmiękczenie, odprężenie, poprawa obrabialności czy przygotowanie do kolejnego etapu,
- jakie są tolerancje wymiarowe i ryzyko odkształceń,
- czy powierzchnia ma zostać czysta, bez zgorzeliny i odwęglenia,
- czy po wyżarzaniu planowane jest jeszcze hartowanie, skrawanie albo spawanie.
Jeśli te informacje są jasne od początku, ryzyko rozczarowania spada radykalnie. W praktyce właśnie tak wygląda dobry proces cieplny: najpierw sens technologiczny, potem dobór temperatury i czasu, a dopiero na końcu sam piec. To podejście oszczędza materiał, poprawia przewidywalność i pozwala wykorzystać obróbkę dokładnie do tego, do czego została stworzona.
