Hartowanie to jedna z tych obróbek cieplnych, które realnie zmieniają żywotność elementu. Najważniejsze rodzaje hartowania różnią się przede wszystkim tym, czy utwardzasz cały przekrój, czy tylko warstwę wierzchnią, a od tego zależą twardość, odkształcenia i odporność na pękanie. W tym tekście pokazuję, jak czytać te różnice, kiedy wybrać hartowanie objętościowe, kiedy powierzchniowe i czego nie mylić z samym hartowaniem.
Najkrócej: wybór metody decyduje o twardości i deformacjach
- Hartowanie objętościowe utwardza cały przekrój, a powierzchniowe tylko warstwę roboczą.
- W praktyce liczą się trzy drogi chłodzenia: zwykła, stopniowa i izotermiczna.
- Indukcja i laser dają dużą precyzję, a płomień lepiej sprawdza się przy dużych elementach i naprawach.
- Cementowanie czy azotowanie wspierają utwardzanie warstwy, ale nie są tym samym co hartowanie.
- Po procesie zwykle trzeba uwzględnić odpuszczanie i pomiar twardości.
Jak rozumiem hartowanie i co ono zmienia w metalu
W obróbce metali hartowanie najczęściej dotyczy stali. Materiał nagrzewa się do temperatury, w której struktura staje się podatna na przemianę, a potem szybko chłodzi, żeby uzyskać twardszą strukturę - zwykle martenzyt. To daje wysoką twardość, ale też wprowadza naprężenia, więc po procesie trzeba myśleć o całym układzie, a nie tylko o samej twardości.
Ważna uwaga: nie każdy gatunek stali reaguje tak samo. Im mniej węgla i im gorzej dobrana stal, tym mniejszy zysk z hartowania. Ja zawsze sprawdzam najpierw, czy celem jest odporność na ścieranie, czy nośność całego przekroju, bo od tego zależy dalszy wybór. Jeśli rozumiesz ten mechanizm, łatwiej odróżnisz hartowanie od innych sposobów utwardzania materiału.
W praktyce liczy się więc nie tylko efekt końcowy, ale też to, jaką drogą się do niego dochodzi. I właśnie dlatego hartowanie dzieli się na kilka czytelnych grup.
Rodzaje hartowania w praktyce produkcyjnej
W zakładach i na rysunkach technologicznych nie myślę o hartowaniu tylko jako o jednym zabiegu. Najpierw rozdzielam je według tego, co ma stwardnieć, potem według sposobu chłodzenia, a dopiero na końcu patrzę na źródło ciepła.
| Na co patrzę | Warianty | Co to oznacza w praktyce |
|---|---|---|
| Zakres utwardzenia | objętościowe, powierzchniowe | albo twardnieje cały przekrój, albo tylko warstwa robocza |
| Przebieg chłodzenia | zwykłe, stopniowe, izotermiczne | im bardziej kontrolowane chłodzenie, tym zwykle mniejsze naprężenia i inne własności końcowe |
| Źródło nagrzewania | piec, płomień, indukcja, laser, kąpiel solna | tu różnią się koszt, precyzja, powtarzalność i skala detalu |
Ten podział jest prosty, ale bardzo użyteczny. Dla praktyka najważniejsze jest jedno: innego procesu potrzebuje wałek pracujący punktowo, a innego duży detal narażony na obciążenie w całej objętości. Z tego powodu dalej rozbijam temat na hartowanie objętościowe i powierzchniowe.
Warto też pamiętać, że nazwy bywają mylące. W opisach handlowych i katalogach spotkasz czasem skróty myślowe, ale od strony technologii zawsze wracają te same pytania: co hartuję, jak chłodzę i jak bardzo mogę pozwolić sobie na odkształcenie.

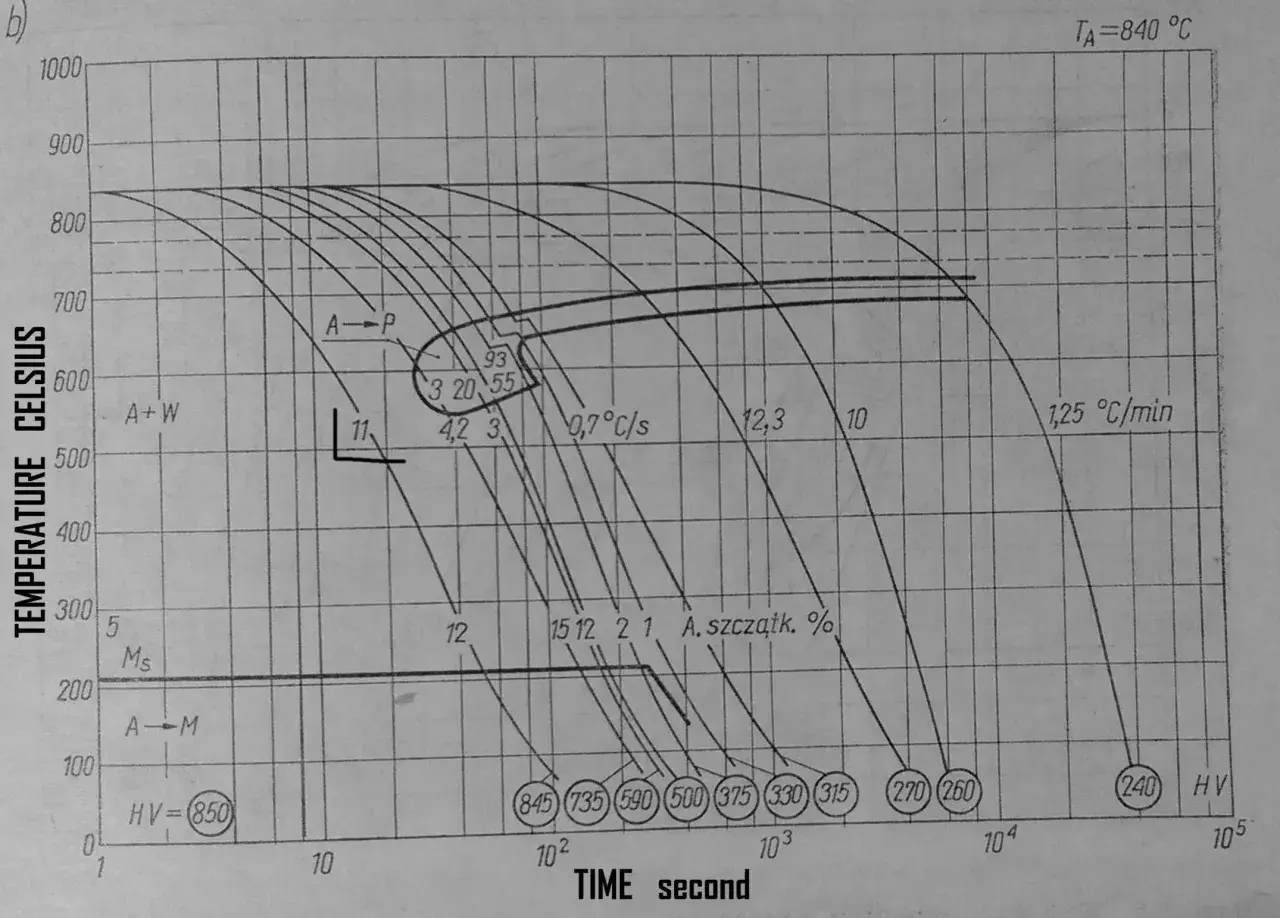

Hartowanie objętościowe krok po kroku
Jeśli twardość ma objąć cały przekrój, zaczyna się hartowanie objętościowe. To klasyczny wariant, ale nie zawsze najlepszy: daje mocny efekt, lecz częściej generuje odkształcenia, więc w praktyce dobiera się też sposób chłodzenia.
Hartowanie zwykłe
To najprostszy wariant hartowania objętościowego. Detal po nagrzaniu chłodzi się w jednym medium bez dodatkowego zatrzymania. Jest skuteczne, ale też najbardziej surowe dla geometrii, więc przy cienkich, długich albo mocno perforowanych elementach łatwiej o paczenie i pęknięcia. Najczęściej sprawdza się wtedy, gdy materiał i kształt elementu dobrze znoszą szybkie chłodzenie.
Hartowanie stopniowe
Tu chłodzenie dzieli się na dwa etapy. Najpierw detal trafia do kąpieli o temperaturze wyższej od początku przemiany martenzytycznej, żeby wyrównać temperaturę w przekroju, a dopiero potem schładza się do temperatury otoczenia. Z technicznego punktu widzenia to bardzo praktyczny kompromis: mniej pęknięć, mniejsze paczenie i bardziej przewidywalny wynik.
Hartowanie izotermiczne
W tym wariancie detal trafia do kąpieli utrzymywanej zwykle w przedziale 250-400°C i pozostaje tam do zakończenia przemiany bainitycznej. Otrzymana struktura bainityczna łączy wysoką twardość z lepszą ciągliwością i udarnością niż typowy martenzyt. Ja traktuję tę metodę jako sensowną wtedy, gdy sama twardość nie wystarcza i liczy się też odporność na uderzenia oraz stabilność wymiarowa.
To rozwiązanie bardziej wymagające technologicznie, ale bardzo wartościowe w tych zastosowaniach, gdzie detal ma pracować dynamicznie i nie może być kruchy. Właśnie na tym etapie najłatwiej zobaczyć, że hartowanie to nie jeden zabieg, tylko zestaw różnych kompromisów.
Hartowanie powierzchniowe tam, gdzie liczy się twarda warstwa i miękki rdzeń
Jeśli tylko zewnętrzna warstwa pracuje na zużycie, a rdzeń ma zachować większą plastyczność, hartowanie powierzchniowe zwykle wygrywa. To bardzo praktyczne podejście: dostajesz twardą warstwę roboczą, mniejsze odkształcenia i lepsze zachowanie wymiaru niż przy pełnym hartowaniu przekroju.
| Metoda | Typowa strefa działania | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Indukcyjne | zwykle kilka milimetrów, często ok. 1-5 mm | bardzo dobra powtarzalność | wymaga odpowiedniej geometrii cewki i oprzyrządowania |
| Płomieniowe | lokalnie, zależnie od palnika i czasu | dobre przy dużych częściach i naprawach | mniejsza precyzja niż indukcja |
| Laserowe | zwykle 0,1-1,5 mm, czasem do 2,5 mm | bardzo mała strefa wpływu ciepła | wyższy koszt i wymagania sprzętowe |
| Kąpielowe | zastosowania specjalistyczne | kontrolowane nagrzanie | rzadziej spotykane w codziennej produkcji |
Hartowanie indukcyjne
To mój pierwszy wybór przy kołach zębatych, wałach i elementach seryjnych, bo daje świetną powtarzalność. Głębokość warstwy zależy od częstotliwości, mocy i geometrii cewki, a w praktyce często mieści się w kilku milimetrach. To nie jest metoda uniwersalna, ale tam, gdzie pasuje kształt detalu, jest bardzo mocna.
Hartowanie płomieniowe
Sprawdza się przy większych częściach i przy naprawach, gdy nie opłaca się budować skomplikowanego oprzyrządowania. Jest prostsze i tańsze sprzętowo, ale mniej precyzyjne niż indukcja, więc większą rolę odgrywa doświadczenie operatora. Właśnie dlatego dobrze działa tam, gdzie liczy się praktyczność, a nie laboratoryjna precyzja każdej strefy.
Hartowanie laserowe
Tu największą zaletą jest precyzja i mała strefa wpływu ciepła. Warstwa zahartowana ma zwykle około 0,1-1,5 mm, czasem do 2,5 mm, więc to dobre rozwiązanie dla miejscowych stref zużycia, gdy nie chcesz ruszać reszty materiału. Minusem pozostaje koszt i potrzeba bardzo stabilnego prowadzenia procesu.
Hartowanie kąpielowe
To rozwiązanie bardziej specjalistyczne. Przedmiot nagrzewa się w kąpieli solnej, a potem szybko chłodzi, co daje dobrą kontrolę temperatury, ale wymaga odpowiedniej infrastruktury i reżimu bezpieczeństwa. W codziennej produkcji spotyka się je rzadziej niż indukcję czy płomień.
W praktyce właśnie hartowanie powierzchniowe najczęściej daje najlepszy stosunek efektu do ryzyka, jeśli problemem jest ścieranie, a nie globalna wytrzymałość całego przekroju. I to prowadzi do kolejnego ważnego rozróżnienia: nie wszystko, co zwiększa twardość, jest hartowaniem.
Czego nie mylić z hartowaniem
Hartowanie nie obejmuje wszystkich procesów, które zwiększają twardość, a część z nich działa zupełnie innym mechanizmem. To ważne, bo od tego zależy kolejność operacji, koszt i efekt końcowy.
Cementowanie i azotowanie
Cementowanie nasyca powierzchnię węglem, a azotowanie azotem. Oba procesy przygotowują warstwę wierzchnią do bardzo wysokiej twardości i odporności na zużycie, ale technicznie nie są samym hartowaniem. W praktyce bardzo często są z hartowaniem łączone, dlatego w rozmowach warsztatowych te pojęcia potrafią się mieszać.
Przeczytaj również: 6061-T6 - właściwości, obróbka i zastosowanie
Umacnianie zgniotowe i wydzieleniowe
W stopach aluminium czy niektórych stalach nierdzewnych twardość można podnosić przez inne mechanizmy, na przykład umacnianie odkształceniowe albo wydzieleniowe. Warto to rozróżniać, bo użytkownik często mówi ogólnie „hartowanie”, a technologia już dawno działa inną drogą. Dla inżyniera to nie jest detal językowy, tylko różnica między dwiema zupełnie innymi ścieżkami obróbki.
- Odpuszczanie nie utwardza detalu, tylko zmniejsza kruchość i naprężenia po hartowaniu.
- Ulepszanie cieplne to hartowanie połączone z odpuszczaniem.
- W stali i w stopach nieżelaznych te same słowa mogą oznaczać inne mechanizmy utwardzania.
Jeśli ktoś obiecuje „większą twardość” bez wyjaśnienia mechanizmu, to ja od razu dopytuję, o jaki materiał chodzi i jaką obróbkę ma przejść. Bez tego łatwo kupić nie to, czego naprawdę potrzeba.
Jak dobrać metodę do materiału i geometrii elementu
Ja przy doborze procesu zaczynam od czterech pytań: jaki jest gatunek stali, gdzie dokładnie pracuje zużycie, jak złożony jest kształt i jak ciasne są tolerancje po obróbce. To szybciej prowadzi do właściwej metody niż patrzenie wyłącznie na cenę jednej operacji.
| Jeśli potrzebujesz... | Lepszy kierunek | Dlaczego |
|---|---|---|
| twardości w całym przekroju i prostego kształtu | hartowania objętościowego | cały detal pracuje tak samo |
| odporności na ścieranie powierzchni | hartowania powierzchniowego | rdzeń zostaje bardziej plastyczny |
| powtarzalności w produkcji seryjnej | hartowania indukcyjnego | proces łatwo ustabilizować |
| dużego detalu lub lokalnej naprawy | hartowania płomieniowego | sprzęt jest prostszy i bardziej elastyczny |
| bardzo małej strefy wpływu ciepła | hartowania laserowego | oddziaływanie jest precyzyjne i lokalne |
| mniejszego ryzyka pęknięć i większej udarności | hartowania stopniowego lub izotermicznego | proces lepiej kontroluje naprężenia |
Nie próbuję też udawać, że stal jest obojętna na wybór medium. Stale węglowe częściej znoszą ostrzejsze chłodzenie, a stale stopowe zwykle lepiej współpracują z olejem lub powietrzem. To jest jedna z tych decyzji, które na papierze wyglądają banalnie, a w hali robią największą różnicę.
Jeśli masz do czynienia z detalem o skomplikowanej geometrii, to warto myśleć nie tylko o twardości końcowej, ale też o tym, jak proces zachowa wymiary, otwory, promienie i powierzchnie współpracujące. Właśnie tu najłatwiej uniknąć późniejszych poprawek.
Błędy, które najczęściej psują wynik
Nawet dobry materiał i poprawna metoda nie gwarantują sukcesu, jeśli proces jest prowadzony zbyt „na skróty”.
- Zbyt agresywne chłodziwo przy złożonej geometrii, bo to prosta droga do pęknięć i dużych odkształceń.
- Zbyt długie wygrzewanie, które może rozrosnąć ziarno i pogorszyć własności mechaniczne.
- Pominięcie odpuszczania, przez co detal zostaje za kruchy jak na realne obciążenia.
- Zakładanie, że każdy gatunek stali zahartuje się tak samo, mimo że hartowność bywa bardzo różna.
- Brak kontroli po procesie, czyli brak pomiaru twardości, sprawdzenia warstwy i oceny odkształceń.
- Dobór metody tylko pod cenę, bez uwzględnienia kosztu ewentualnych poprawek i reklamacji.
Jeśli mam wybrać jeden symptom złego procesu, to nie jest nim sama twardość, tylko połączenie twardości z utratą wymiaru. Wtedy detal bywa „utwardzony”, ale nieużywalny. I właśnie dlatego końcowa kontrola jest równie ważna jak samo nagrzanie i chłodzenie.
Co naprawdę przesądza o trwałym efekcie po hartowaniu
Najlepszy efekt rzadko bierze się z jednego parametru. Zwykle decyduje suma kilku rzeczy: materiału, temperatury, chłodzenia i odpuszczania. Jeśli ten łańcuch jest spójny, hartowanie daje trwałość; jeśli nie, rośnie tylko ryzyko reklamacji.
- Materiał wyjściowy i jego hartowność.
- Precyzyjna temperatura austenityzacji i czas wygrzewania.
- Medium chłodzące dopasowane do geometrii detalu.
- Odpuszczanie po hartowaniu, żeby ograniczyć kruchość i naprężenia.
- Pomiar twardości w skali HRC lub HV oraz kontrola głębokości warstwy.
- Zapis parametrów procesu przy produkcji seryjnej, żeby dało się go powtórzyć bez zgadywania.
W praktyce zawsze zaczynam od pytania, czy detal ma być twardy wszędzie, czy tylko tam, gdzie pracuje. To jedno pytanie porządkuje wybór procesu lepiej niż długa lista nazw. Kiedy odpowiedź jest jasna, łatwiej dobrać właściwy wariant hartowania, uniknąć zbędnych odkształceń i uzyskać część, która naprawdę wytrzyma w pracy.
