W produkcji dobra mapa procesu oszczędza czas już na etapie rozmowy: od razu widać, gdzie materiał płynie, gdzie czeka, kto podejmuje decyzję i gdzie powstają poprawki. Właśnie dlatego symbole nie są ozdobą diagramu, tylko jego językiem. Poniżej pokazuję, jak czytać najczęstsze znaki, kiedy wybrać prosty schemat, BPMN albo mapę strumienia wartości i jak przełożyć to na codzienne zarządzanie produkcją.
Najważniejsze symbole pomagają czytać proces bez zgadywania
- Jedno znaczenie na jeden znak - jeśli symbol ma oznaczać czynność, decyzję albo bufor, nie mieszam go z inną rolą.
- W produkcji najczęściej pracuję na trzech porządkach: schemacie blokowym, BPMN i mapowaniu strumienia wartości.
- Legenda jest obowiązkowa, bo same kształty nie mają wszędzie identycznego znaczenia.
- W prostym procesie zwykle wystarczą 3-4 podstawowe symbole, a przy bardziej złożonym przepływie trzeba dodać oznaczenia transportu, oczekiwania, kontroli i magazynowania.
- Dobrze narysowany diagram pokazuje nie tylko kolejność kroków, ale też miejsca strat: przestoje, rework i zbyt duży bufor.
Jak czytać symbole procesów bez zgadywania
Kiedy patrzę na diagram procesu, najpierw sprawdzam nie to, czy wygląda estetycznie, ale czy da się go przeczytać bez dopytywania autora. W praktyce symbole są skrótem myślowym: prostokąt mówi, że coś się dzieje, romb oznacza decyzję, a znaki stosowane w mapowaniu strumienia wartości pokazują przepływ materiału i informacji. To ważne, bo w produkcji jeden błędnie odczytany znak potrafi zmienić cały wniosek z analizy.
Najczęstszy problem zaczyna się wtedy, gdy zespół miesza notacje. Planowanie zna jedną konwencję, jakość drugą, a brygadzista patrzy na diagram jak na obcą mapę. Dlatego zawsze zaczynam od dwóch pytań: co dokładnie ma pokazać mapa i gdzie kończy się jej zakres. Inaczej rysuje się proces całej firmy, a inaczej tylko fragment od cięcia do kontroli końcowej.
Jeśli ten zakres jest jasny, dobór symboli staje się prosty. Jeśli nie jest jasny, nawet najładniejszy diagram wprowadza więcej zamieszania niż porządku. Dlatego zanim przejdę do konkretnych znaków, zawsze ustalam legendę i granice procesu, bo to one decydują, czy mapa będzie narzędziem pracy, czy tylko ilustracją.
Gdy zakres jest ustalony, można przejść do samych symboli i zobaczyć, które z nich naprawdę niosą informację, a które tylko zajmują miejsce na kartce.
Najczęściej używane symbole w produkcji i co oznaczają
W praktyce spotykam dwa porządki znaków: klasyczny schemat procesu oraz mapowanie strumienia wartości. Pierwszy porządkuje kolejność kroków, drugi pokazuje, gdzie przepływ się zatrzymuje, gdzie rośnie WIP, czyli produkcja w toku, i skąd naprawdę płynie informacja. Oba są przydatne, ale służą trochę innym pytaniom.

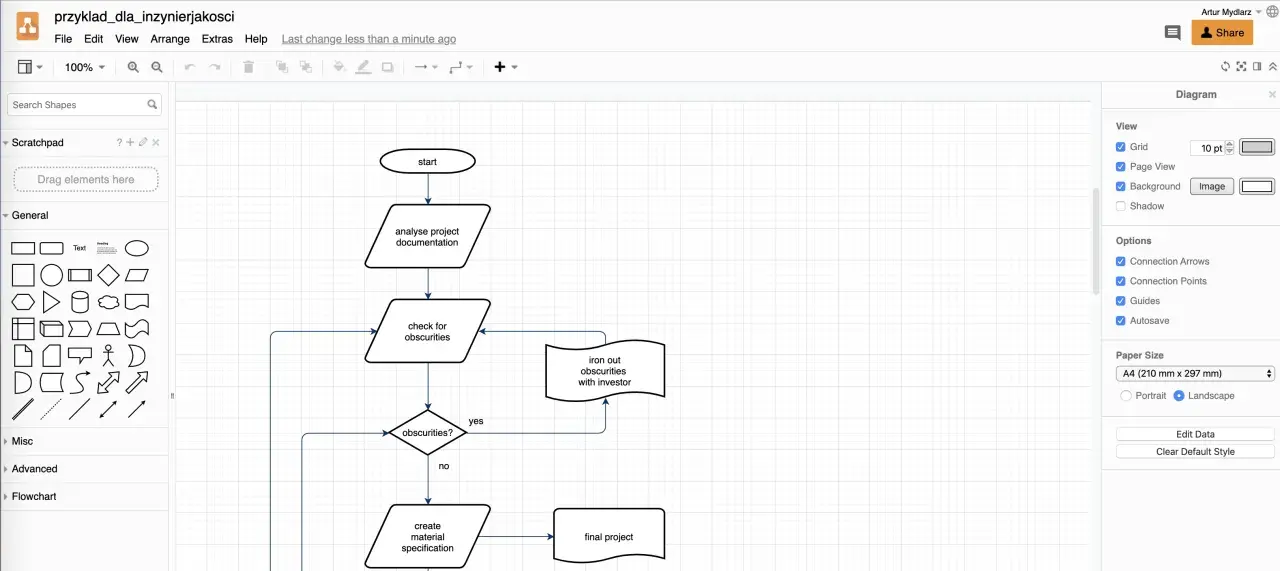

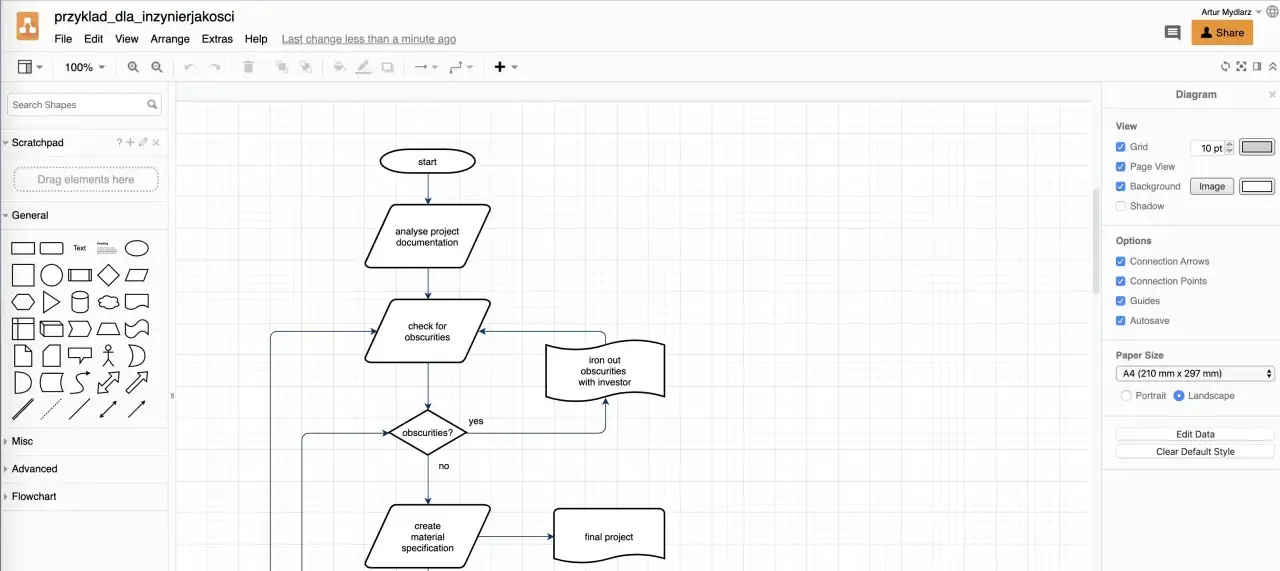

Symbole w klasycznym schemacie procesu
| Symbol | Co oznacza | Kiedy go używam | Uwaga praktyczna |
|---|---|---|---|
| Start / koniec | Początek albo zamknięcie procesu | Gdy proces ma wyraźną granicę, np. od przyjęcia zlecenia do wysyłki | Bez tych punktów diagram szybko traci logikę |
| Proces | Standardowy krok operacyjny | Przy każdej czynności, która zmienia stan produktu lub informacji | To najczęściej używany symbol, więc nie ma sensu go komplikować |
| Decyzja | Rozgałęzienie typu tak / nie, zgodne / niezgodne | Przy kontroli jakości, akceptacji, wyborze ścieżki lub wyjątku | Jeśli decyzji jest za dużo, proces staje się nieczytelny |
| Dokument | Dokument, raport, karta pracy, protokół | Gdy wynik kroku trafia do obiegu papierowego lub PDF | W produkcji ten znak często oznacza też ślad jakościowy |
| Dane / wejście-wyjście | Informacja albo materiał wchodzący do procesu lub z niego wychodzący | Przy połączeniu procesu z systemem, magazynem albo klientem | Warto opisać, czy chodzi o informację, czy o fizyczny materiał |
| Podproces | Wydzielony fragment opisany osobno | Gdy mapa robi się długa i trzeba rozbić ją na mniejsze części | To dobry sposób, żeby nie przeładować jednego arkusza |
| Łącznik | Odsyłacz do innego miejsca na diagramie | Przy dużych mapach, które nie mieszczą się w jednym widoku | Ułatwia czytanie, ale nie powinien zastępować porządku w układzie |
W prostym procesie zwykle wystarcza właśnie taki zestaw. Jeśli trzeba użyć dziesięciu różnych znaków, to najczęściej nie problemem jest brak symboli, tylko zbyt szeroki zakres mapy albo za mało podzielony temat.
Przeczytaj również: Elementy procesu produkcyjnego - co naprawdę decyduje o wyniku
Symbole w mapowaniu strumienia wartości
| Symbol | Co oznacza | Po co jest ważny w produkcji | Na co zwracam uwagę |
|---|---|---|---|
| Blok procesu | Główna operacja lub obszar pracy | Pokazuje, przez jakie etapy przechodzi materiał | Nie rozbijam na każdą mikroczynność, tylko na sensowne punkty przepływu |
| Blok danych | Czasy, wydajność, przezbrojenie, ilość braków | Daje kontekst do analizy strat | Bez danych mapa jest ładna, ale mało użyteczna |
| Trójkąt zapasu | Bufor albo magazyn produkcji w toku | Od razu pokazuje, gdzie rośnie czekanie i zamrożony materiał | To jeden z najważniejszych symboli, bo ujawnia nadmiar WIP |
| Strzałka przepływu | Ruch materiału między etapami | Wskazuje, czy przepływ jest płynny, czy „skacze” między stanowiskami | Jeśli strzałek jest za dużo, warto uprościć mapę |
| Przepływ informacji | Zlecenia, planowanie, sygnały z systemu | Pokazuje, kto mówi procesowi, co ma robić dalej | W produkcji często problem nie leży w materiale, tylko w informacji |
| Klient / dostawca | Początek i koniec strumienia | Ustawia granice analizy od zamówienia do dostawy | Pomaga nie gubić z oczu całego łańcucha, a nie tylko jednego gniazda |
W mapowaniu strumienia wartości mniej chodzi o dekoracyjny rysunek, a bardziej o to, żeby zobaczyć, gdzie proces naprawdę zwalnia. To właśnie dlatego w produkcji ten typ mapy tak dobrze działa przy szukaniu kolejek, nadmiarowych zapasów i zbędnych przekazań między stanowiskami. Kiedy już wiadomo, co oznaczają znaki, trzeba zdecydować, czy wystarczy prosty schemat, czy lepiej sięgnąć po inną notację.
Sam wybór symboli ma sens dopiero wtedy, gdy pasuje do celu mapy, więc kolejnym krokiem jest wybór właściwej notacji.
Kiedy lepiej wybrać schemat blokowy, a kiedy VSM albo BPMN
W produkcji nie ma jednego narzędzia, które rozwiąże wszystkie problemy. Ja zwykle patrzę na trzy pytania: czy chcę opisać kolejność działań, czy chcę znaleźć straty w przepływie, czy chcę pokazać logikę decyzji między działami. Od odpowiedzi zależy, czy lepszy będzie schemat blokowy, BPMN, czy mapowanie strumienia wartości.
| Notacja | Kiedy jej używam | Co pokazuje najlepiej | Ograniczenie |
|---|---|---|---|
| Schemat blokowy | Do prostych procesów, instrukcji i standardu pracy | Kolejność kroków i decyzje typu tak / nie | Słabo pokazuje przepływ materiału i miejsca strat |
| BPMN | Gdy proces przechodzi przez kilka działów albo ma wyjątki i akceptacje | Logikę zdarzeń, odpowiedzialności i ścieżki alternatywne | Bywa cięższa w odbiorze na hali niż prosty diagram |
| VSM | Do analizy produkcji, przepływu materiału i czasu przejścia | Lead time, bufory, kolejki i przepływ informacji | Mniej precyzyjnie opisuje detale decyzji niż BPMN |
| Swimlane | Gdy trzeba pokazać, kto za co odpowiada | Podział ról między stanowiskami, działami i funkcjami | Nie zawsze mówi wystarczająco dużo o fizycznym przepływie |
W praktyce bardzo często łączę dwa podejścia: VSM do diagnozy całego strumienia i prosty schemat blokowy do instrukcji dla operatora lub lidera zmiany. To dobre połączenie, bo jedno narzędzie pokazuje „gdzie uciekają godziny”, a drugie „jak dokładnie wykonać pracę”. Dobór notacji ma znaczenie, ale dopiero czytelny sposób rysowania sprawia, że ludzie naprawdę chcą z niej korzystać.
Gdy notacja jest dobrana do celu, najważniejsze staje się to, jak mapa zostanie narysowana i zweryfikowana z ludźmi z produkcji.
Jak narysować mapę, która działa na hali i w biurze
Najlepsza mapa procesu nie jest najładniejsza, tylko najszybciej zrozumiała. W zakładzie obróbki metalu albo spawalni najlepiej działa dokument, który da się przeczytać w kilka minut, a nie diagram, nad którym trzeba spędzić pół spotkania, żeby ustalić, co autor miał na myśli. Ja zwykle prowadzę pracę od konkretu i od razu pilnuję, żeby na mapie znalazły się tylko rzeczy, które mają wpływ na przepływ.
- Najpierw zapisuję start i koniec procesu, bo bez tego łatwo rozmyć zakres.
- Następnie wpisuję kroki, które naprawdę zmieniają stan produktu albo informacji, na przykład cięcie, spawanie, szlifowanie, kontrolę i pakowanie.
- Potem zaznaczam decyzje jakościowe, bo to właśnie tam proces najczęściej się rozgałęzia.
- Dodaję miejsca oczekiwania, buforów i transportu, bo tam zwykle kryje się największa strata czasu.
- W mapie VSM dopisuję dane: czas cyklu, czas przezbrojenia, wielkość zapasu i czas przejścia, czyli lead time, a więc czas od zlecenia do dostawy.
- Na końcu sprawdzam przepływ informacji: kto wysyła zlecenie, kto zatwierdza zmianę i gdzie sygnał trafia do stanowiska.
- Ostatecznie weryfikuję mapę z operatorem, liderem i planistą, bo oni szybko wyłapią miejsca, które wyglądają dobrze na papierze, ale nie zgadzają się z rzeczywistością.
W praktyce bardzo pomaga mi prosty test: jeśli mapa nie mieści się na jednej stronie A3 albo wymaga ciągłego przewijania wzrokiem jak mapa metra, to znaczy, że jest za gęsta. W takim przypadku lepiej rozbić ją na kilka logicznych fragmentów niż upychać wszystko w jednym rysunku. W dobrze zrobionym diagramie od razu widać, czy detal czeka na stanowisku, czy wraca do poprawki, czy blokuje go decyzja jakościowa.
Największe błędy pojawiają się zwykle nie w samym rysunku, tylko w sposobie jego interpretacji i utrzymania.
Najczęstsze błędy przy interpretacji diagramów
- Brak legendy - ten sam symbol bywa odczytywany inaczej przez produkcję, jakość i planowanie.
- Mieszanie notacji - jeden fragment wygląda jak flowchart, drugi jak BPMN, a trzeci jak VSM, więc całość traci spójność.
- Zbyt wiele symboli - mapa zaczyna przypominać planszę szkoleniową, a nie praktyczne narzędzie do pracy.
- Pomijanie oczekiwania i transportu - a właśnie tam często ukrywa się najwięcej strat.
- Rysowanie procesu idealnego zamiast rzeczywistego - wtedy mapa dobrze wygląda, ale nie pomaga poprawić wyniku.
- Brak właściciela i daty aktualizacji - po kilku miesiącach diagram staje się archiwum, nie narzędziem.
Jest jeszcze jeden błąd, który widzę bardzo często: ktoś traktuje mapę jak jednorazowy projekt, a nie żywy opis procesu. Tymczasem produkcja zmienia się wraz z maszyną, zmianą layoutu, nowym zleceniem albo innym rytmem dostaw. Jeśli mapa nie jest aktualizowana, z czasem zaczyna przeszkadzać zamiast pomagać. Kiedy te błędy znikają, diagram zaczyna wspierać decyzje, a nie tylko audyt.
Jeżeli mapa ma realnie pomagać, musi przełożyć się na krótszy przepływ, mniej poprawek i lepsze decyzje operacyjne.
Co zyskuje produkcja, gdy mapa jest naprawdę używana
Dobrze przygotowany diagram nie jest celem samym w sobie. Jego wartość zaczyna się wtedy, gdy pomaga skrócić czas przejścia, zmniejszyć WIP, ograniczyć błędy i lepiej podzielić odpowiedzialności. W praktyce najszybciej widać to tam, gdzie proces ma dużo przekazań między działami, a informacja o zleceniu nie dociera do stanowiska równie płynnie jak materiał.
- Łatwiej wskazać wąskie gardło, bo na mapie od razu widać, gdzie proces się zatrzymuje.
- Prościej ograniczyć nadmiarowy bufor, bo symbol zapasu pokazuje go wprost, a nie ukrywa w „normalnym oczekiwaniu”.
- Szybciej szkoli się nowych pracowników, bo proces jest zapisany w sposób czytelny i spójny.
- Łatwiej porównać stan obecny z przyszłym, czyli zobaczyć, co dokładnie ma się zmienić po usprawnieniu.
- Lepsza jest współpraca między planowaniem, jakością i produkcją, bo wszyscy patrzą na ten sam przebieg procesu.
Największą korzyścią nie jest więc sam rysunek, tylko wspólne rozumienie procesu. Jeśli mapa pomaga skrócić debatę o tym, „co właściwie się dzieje”, to już robi swoją robotę. Żeby jednak tak było, trzeba jeszcze ustalić kilka zasad, zanim diagram trafi do szerszego zespołu.
Co ustalić, zanim mapa trafi do zespołu
Zanim pokażę diagram operatorom, liderom i planistom, ustalam trzy rzeczy: jedną legendę, jednego właściciela procesu i jedną datę przeglądu. To brzmi prosto, ale właśnie te elementy decydują, czy mapa przeżyje dłużej niż jedno spotkanie. Bez nich bardzo łatwo wrócić do starego chaosu, nawet jeśli sam rysunek był poprawny.
- Jedna legenda dla całego obszaru - dzięki temu symbol nie zmienia znaczenia między działami.
- Jeden właściciel procesu - ktoś musi pilnować, żeby mapa była aktualna i używana.
- Jedna data przeglądu - proces zmienia się szybciej, niż zwykle zakłada zespół.
- Jedna granica zakresu - każda mapa ma opisywać konkretny strumień, a nie cały zakład naraz.
- Jedna zasada aktualizacji po zmianie - jeśli poprawiasz layout, routing albo punkt kontroli, mapa też musi się zmienić.
Właśnie tak traktuję mapowanie procesu: nie jako jednorazowy rysunek, tylko jako narzędzie do wspólnego widzenia problemu. Dobre symbole nie służą ozdobie. Mają sprawić, że operator, lider i planista patrzą na ten sam proces i wyciągają z niego te same wnioski.
