Zapłon HF w TIG to jeden z tych elementów, które od razu pokazują, czy spawanie będzie czyste i przewidywalne, czy będzie wymagało poprawiania startów i szlifowania końcówki wolframu. W praktyce TIG HF oznacza bezdotykowe zajarzanie łuku, dzięki czemu łatwiej utrzymać jakość spoiny na stali nierdzewnej, aluminium i cienkich elementach. W tym artykule rozkładam temat na prosty język: jak to działa, kiedy ma sens, jak ustawić sprzęt i na co uważać przy elektronice oraz bezpieczeństwie.
Najkrócej mówiąc, zapłon HF daje czysty start łuku i większą kontrolę
- HF pozwala zajarzyć łuk bez dotykania materiału, więc ogranicza zabrudzenie wolframu i poprawia estetykę startu.
- Największy sens ma tam, gdzie liczy się czystość spoiny, powtarzalność i brak śladu po rozruchu.
- Lift-Arc i scratch start są prostsze lub tańsze, ale zwykle ustępują HF pod względem jakości początku spawu.
- HF wymaga dobrego uziemienia, poprawnie ustawionego gazu i porządku w prowadzeniu przewodów.
- W pobliżu czułej elektroniki, sterowników i komputerów trzeba liczyć się z zakłóceniami.
- Na nowoczesnych źródłach HF służy najczęściej do startu łuku, a nie do ciągłej pracy przez cały czas spawania.
Jak działa zapłon HF i dlaczego daje czystszy start

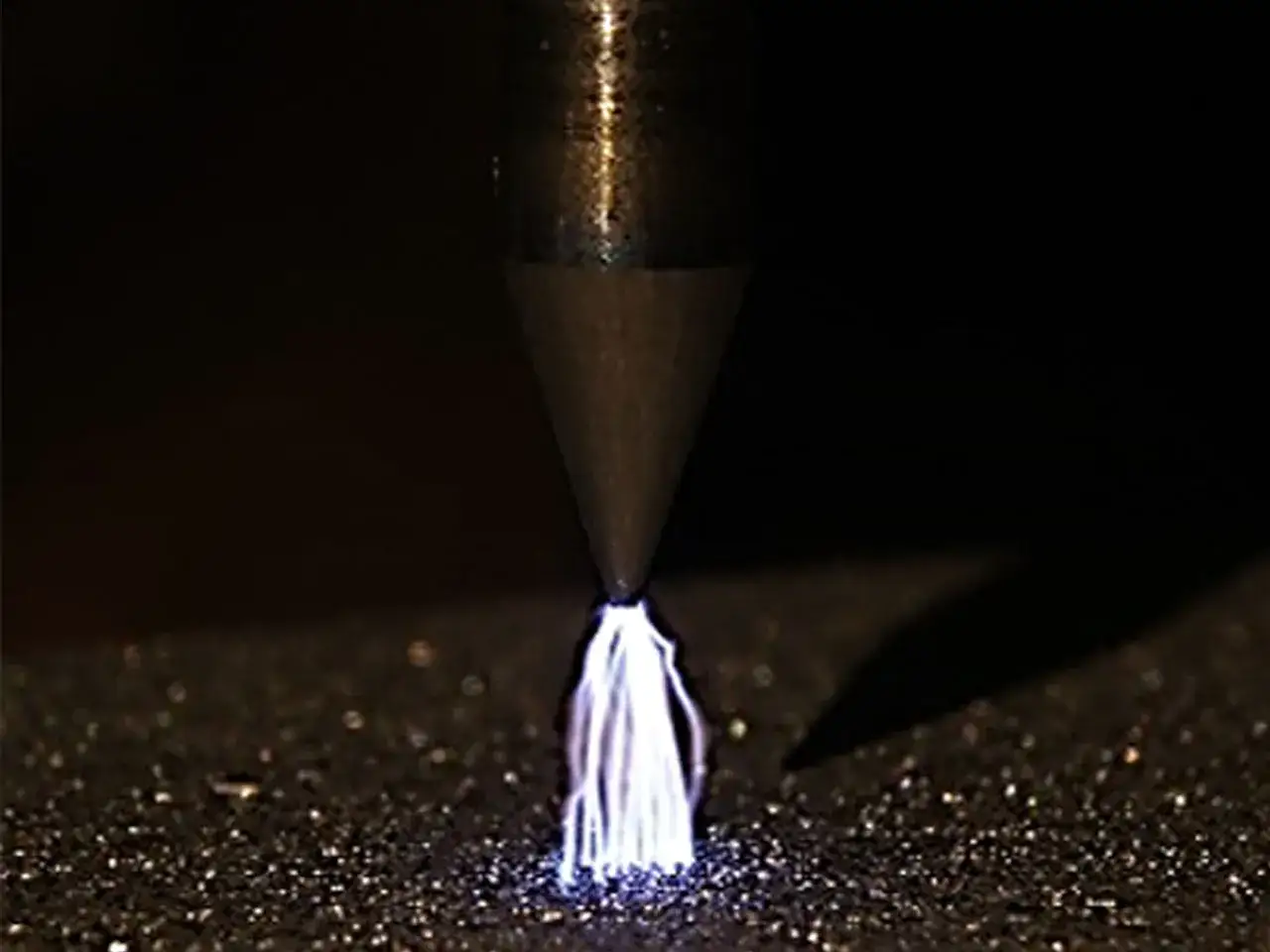

Mechanizm jest prosty, ale jego efekt widać od razu na spoinie. Elektroda wolframowa nie dotyka materiału, tylko zostaje ustawiona bardzo blisko punktu startu, a impuls wysokiej częstotliwości jonizuje szczelinę gazową i tworzy drogę przewodzenia dla łuku. Jak podaje Fronius, taki start odbywa się bez zwarcia i bez klasycznego „przeciągnięcia” po materiale, więc ryzyko zanieczyszczenia spoiny spada do minimum.
W praktyce to oznacza trzy rzeczy: mniej przyklejonych drobin wolframu, mniej poprawek na początku spawu i lepszą kontrolę nad miejscem zajarzenia. W materiałach producentów pojawiają się wartości zapłonu rzędu kilkunastu kilowoltów, co dobrze pokazuje, że mówimy o krótkim impulsie startowym, a nie o zwykłym napięciu roboczym łuku.
Przeczytaj również: Sherman - skąd naprawdę pochodzi i co sprawdzić przed zakupem?
To nie jest częstotliwość pracy łuku
Tu łatwo o nieporozumienie. Częstotliwość wyjściowa AC TIG, czyli parametr kształtujący stabilność i skupienie łuku, to coś innego niż wysokie napięcie używane do startu. Współczesne inwertory często wykorzystują HF głównie do zapłonu, bo sam łuk jest już wystarczająco stabilny po zajarzeniu. To ważne rozróżnienie, bo wielu początkujących miesza te dwa pojęcia i później szuka problemu w złym miejscu.
W argonie zapłon jest łatwiejszy, bo gaz jonizuje się relatywnie łatwo. Z tego powodu w praktyce przygotowanie osłony gazowej ma tak samo duże znaczenie jak sam układ HF. To właśnie ten prosty mechanizm sprawia, że wybór metody startu nie jest detalem, tylko realnie wpływa na jakość i wygodę pracy.
Kiedy wybrać HF, a kiedy lift-arc lub scratch start
Ja patrzę na wybór metody startu przede wszystkim przez pryzmat tego, co ma zostać na materiale po zajarzeniu łuku. Jeśli start ma być czysty, powtarzalny i bez kontaktu elektrody z detalem, HF zwykle wygrywa. Jeśli ważniejsze są odporność na zakłócenia lub prostota sprzętu, lepszy może być lift-arc. Scratch start zostawiam raczej jako rozwiązanie bazowe, awaryjne albo do bardzo prostych zastosowań.
| Metoda | Jak startuje | Największe zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|---|
| HF | Bezdotykowo, przez jonizację szczeliny wysokim napięciem | Czysty start, małe zużycie wolframu, dobra powtarzalność | Może zakłócać elektronikę, wymaga poprawnego ustawienia stanowiska | Stal nierdzewna, aluminium, estetyczne spoiny, produkcja |
| Lift-Arc | Elektroda dotyka materiału i jest delikatnie unoszona | Bez HF, mniejsze ryzyko zakłóceń, prosty w obsłudze | Kontakt z materiałem nadal występuje, więc start nie jest tak czysty jak przy HF | Prace przy elektronice, samochodach, CNC i w miejscach wrażliwych na zakłócenia |
| Scratch start | Zapłon przez potarcie elektrody o materiał | Najtańszy i najbardziej podstawowy | Największe ryzyko zabrudzenia, uszkodzenia końcówki i konieczności poprawek | Proste, budżetowe zastosowania i sytuacje, gdy sprzęt nie ma innych opcji |
W niektórych źródłach trafisz jeszcze na rozwiązania pośrednie, takie jak SoftStart albo Touch HF. To ciekawe opcje, bo łączą wygodę startu z większą kontrolą nad momentem zajarzenia, ale w codziennej pracy nadal najczęściej wygrywa albo klasyczny bezdotykowy HF, albo lift-arc. Skoro metody są już rozróżnione, można przejść do tego, jak przygotować sprzęt, żeby startował pewnie za każdym razem.
Jak ustawić TIG z HF, żeby start był pewny
Gdybym miał wskazać jeden błąd, który najczęściej psuje wrażenie z pracy z HF, powiedziałbym: niedbałe przygotowanie stanowiska. Sam zapłon może być bardzo dobry, ale jeśli materiał jest brudny, wolfram źle naostrzony, a przewody leżą chaotycznie, efekt będzie rozczarowujący. Dobre ustawienie nie musi być skomplikowane, ale musi być konsekwentne.
- Oczyść materiał przed startem. Rdza, tlenki, olej i pył nie pomagają ani przy zapłonie, ani przy jakości jeziorka. Na aluminium usunięcie warstwy tlenku ma szczególne znaczenie.
- Dobierz odpowiednią elektrodę wolframową. W nowoczesnych źródłach dobrze sprawdzają się odmiany z dodatkiem lantanu lub ceru, dobrane do prądu i materiału. Zbyt gruba albo źle przygotowana elektroda utrudnia precyzyjny start.
- Ustaw przepływ gazu osłonowego. Dla argonu sensownym punktem wyjścia bywa około 5-10 l/min, a przy większych dyszach, dłuższym uchwycie lub przeciągu przepływ może być większy, nawet bliżej 7-16 l/min. Zbyt duży przepływ też szkodzi, bo potrafi wprowadzać turbulencje.
- Ustaw małą, kontrolowaną odległość startu. W materiałach Froniusa pojawia się przykład około 2 mm między końcówką wolframu a materiałem. To dobry punkt odniesienia: wystarczająco blisko, żeby HF zadziałał pewnie, ale bez dotykania powierzchni.
- Sprawdź prowadzenie przewodów i połączenie masy. Jeśli przewód uchwytu leży długo na ziemi lub połączenie jest słabe, zapłon potrafi robić się mniej pewny. W praktyce lepiej prowadzić zestaw możliwie „lekko” i bez zbędnych załamań.
- Zostaw krótki post-flow. Po zgaśnięciu łuku gaz nadal ma chronić końcówkę wolframu i krater spoiny. Za szybkie odcięcie gazu często widać potem na ściemniałym wolframie i gorszym końcu spawu.
Jeśli stanowisko jest poprawnie przygotowane, HF daje bardzo przewidywalny efekt. Sama technika nie naprawi jednak wszystkiego, więc kolejny krok to rozpoznanie błędów, które najczęściej psują start mimo dobrego sprzętu.
Najczęstsze błędy przy HF i jak je od razu wyeliminować
Przy tej metodzie błędy są zwykle banalne, ale skutki bywają kosztowne: pogorszony start, ciemny wolfram, niepotrzebne poprawki, a czasem uszkodzona końcówka elektrody. Ja najpierw sprawdzam rzeczy podstawowe, bo HF bardzo często „nie działa” nie dlatego, że źródło jest słabe, tylko dlatego, że ktoś pominął jeden prosty szczegół.
- Elektroda jest za daleko od materiału. Za duży odstęp sprawia, że zapłon staje się niestabilny. W praktyce lepiej zacząć bliżej i korygować po kilku próbach.
- Wolfram jest zabrudzony albo źle przygotowany. Ostra, czysta końcówka daje lepszy punkt startu niż końcówka utleniona, spłaszczona lub nadtopiona.
- Przepływ gazu jest źle ustawiony. Zbyt mały nie chroni łuku, a zbyt duży może wprowadzać zawirowania i zasysać powietrze do jeziorka.
- Masa nie ma dobrego kontaktu. Słabe połączenie masowe od razu odbija się na pewności zapłonu i stabilności łuku.
- Uchwyt i przewody są prowadzone chaotycznie. Im bardziej zestaw jest przyciśnięty do podłoża i przeplątany, tym trudniej o powtarzalny start.
- Stanowisko jest zabrudzone lub mokre. Wilgoć, pot i brak porządku obniżają izolację i pogarszają kontrolę nad startem.
Warto też pamiętać o jednym prostym zdaniu, które dobrze porządkuje temat: HF nie zastępuje poprawnej techniki spawania. To tylko narzędzie do lepszego startu, a nie sposób na ominięcie złego przygotowania materiału czy nieprawidłowych ustawień. Przy HF technika, przygotowanie i porządek w stanowisku są ważniejsze niż sama siła zapłonu.
Bezpieczeństwo i zakłócenia, które trzeba przewidzieć
Tu nie lubię iść na skróty. HF pracuje z wysokim napięciem, a EWM wyraźnie przypomina, że przy takich układach nie wolno lekceważyć ryzyka porażenia i trzeba zachować odpowiednią izolację od obwodu spawalniczego. W praktyce oznacza to suche rękawice, suchy uchwyt, brak opierania ciała o detal i świadomość, że człowiek nie może stać się częścią obwodu.
Druga sprawa to zakłócenia elektromagnetyczne. Instrukcje producentów ostrzegają, że wysokie częstotliwości mogą wpływać na nieekranowane komputery i inne urządzenia elektroniczne, a w praktyce problem dotyczy też sterowników, czujników, automatyki i elektroniki samochodowej. Jeśli pracuję blisko takiego sprzętu, wybieram lift-arc albo przynajmniej planuję stanowisko tak, by ograniczyć ryzyko zakłóceń.
Jest jeszcze kwestia rozruszników serca. W materiałach Froniusa pojawia się wprost ostrzeżenie, że osoby z takim implantem nie powinny korzystać z HF ignition. To nie jest detal do zignorowania, tylko realny warunek bezpieczeństwa. Warto też pamiętać, że dłuższe przewody i przewody leżące na podłożu pogarszają warunki zapłonu, więc porządek w kablach jest tutaj równie ważny jak sama regulacja źródła.
- Pracuj w suchych rękawicach i nie dotykaj jednocześnie elementu oraz obwodu spawania.
- Nie zostawiaj uszkodzonego uchwytu „na taśmie” jako naprawy prowizorycznej.
- Trzymaj z dala wrażliwą elektronikę, jeśli masz wybór metody startu.
- Przy zmianie wolframu lub dyszy wyłącz źródło, zamiast polegać wyłącznie na wyłączniku w uchwycie.
Gdy to wszystko jest jasne, wybór konkretnego źródła z HF staje się znacznie prostszy i mniej przypadkowy.
Co sprawdzić przed zakupem lub ustawieniem źródła z HF
Gdybym miał kupować albo konfigurować urządzenie pod TIG, zacząłbym nie od samej nazwy funkcji, tylko od tego, jak ma wyglądać codzienna praca. Dobre źródło z HF nie musi być najbardziej rozbudowane, ale powinno dawać pewny start, sensowną regulację i możliwość pracy w warunkach, które naprawdę masz w warsztacie.
- Sprawdź, czy urządzenie oferuje tylko HF start, czy także lift-arc, bo drugi tryb bywa bardzo przydatny przy elektronice i automatyce.
- Zobacz, czy regulacja zapłonu pozwala ograniczyć intensywność HF do poziomu, który nadal daje pewny start.
- Upewnij się, że uchwyt, masa i przewody są odpowiednie do planowanego prądu i nie będą sztucznie pogarszać zapłonu.
- Dobierz źródło do materiałów, które spawasz najczęściej: aluminium, stal nierdzewna, cienkie blachy czy detale precyzyjne mają różne wymagania.
- Jeśli w warsztacie jest dużo elektroniki, potraktuj odporność na zakłócenia jako realne kryterium wyboru, a nie dodatek.
- Nie pomijaj gazu osłonowego i post-flow, bo to one domykają jakość startu i końca spoiny.
Jeśli miałbym to zamknąć w jednym zdaniu, powiedziałbym tak: zapłon HF daje największy sens tam, gdzie liczy się czysty początek łuku, powtarzalność i brak śladu po starcie, ale tylko wtedy, gdy całe stanowisko jest ustawione równie starannie jak sam uchwyt. Dobrze dobrane źródło, poprawny argon, czysty wolfram i porządne prowadzenie przewodów robią większą różnicę niż sama etykieta na panelu.
