Wózek spawalniczy - jak dobrać wymiary i materiały?

Porządny wózek do spawarki robi w warsztacie więcej niż samo przemieszczanie urządzenia. Dobrze zaprojektowana konstrukcja stabilizuje butlę, porządkuje przewody, trzyma osprzęt pod ręką i skraca czas przygotowania stanowiska. W tym artykule pokazuję, jak podejść do wymiarów, materiałów i układu półek tak, żeby projekt był praktyczny, a nie tylko estetyczny na papierze.

Jakie założenia powinien mieć dobry wózek

Ja zwykle zaczynam od pytania: co dokładnie ma stać na wózku i gdzie ma on jeździć. Inny projekt zrobię pod mały inwertor MIG/MAG w garażu, a inny pod zestaw TIG z chłodnicą, butlą i miejscem na akcesoria. Jeśli wózek ma tylko stać przy stanowisku, można pozwolić sobie na większy gabaryt; jeśli ma przejeżdżać przez próg, między regałami albo po kostce, trzeba iść w krótszą bazę i większe koła.

W praktyce dobrze jest zebrać kilka prostych danych przed rysowaniem konstrukcji:

• Wymiary spawarki - szerokość, głębokość, wysokość i to, czy uchwyty wystają poza obrys.
• Masa całego zestawu - sama maszyna to nie wszystko, bo dochodzi kabel masowy, palnik, przewód gazowy, podajnik i butla.
• Średnica butli - bo od niej zależy, jak szeroka ma być tylna półka lub kosz.
• Rodzaj pracy - MIG/MAG zwykle wymaga miejsca na osprzęt i gaz, TIG częściej na precyzyjny układ przewodów, a plazma na wygodne odłożenie przewodu i uchwytu.
• Warunki w warsztacie - szerokość drzwi, wysokość progów, jakość posadzki i promień skrętu.

Jeśli mam opisać sensowny punkt wyjścia, to dla domowego warsztatu celowałbym w konstrukcję o nośności co najmniej 60 kg, a przy butli i dodatkowych akcesoriach raczej 70-85 kg. Gdy to już wiadomo, łatwiej dobrać wymiary półek i rozstaw kół, bo wszystko wynika wtedy z realnego obciążenia, a nie z przypadku.

Jak dobrać wymiary i układ półek

W tym miejscu najczęściej zapada decyzja, czy wózek będzie naprawdę wygodny. Ja lubię prostą zasadę: górna półka ma być trochę większa od spawarki, dolna ma obniżać środek ciężkości, a tylna strefa ma bezpiecznie trzymać butlę. Za duży wózek szybko staje się niewygodny, ale za mały zaczyna być niebezpieczny przy skręcie albo na progu.

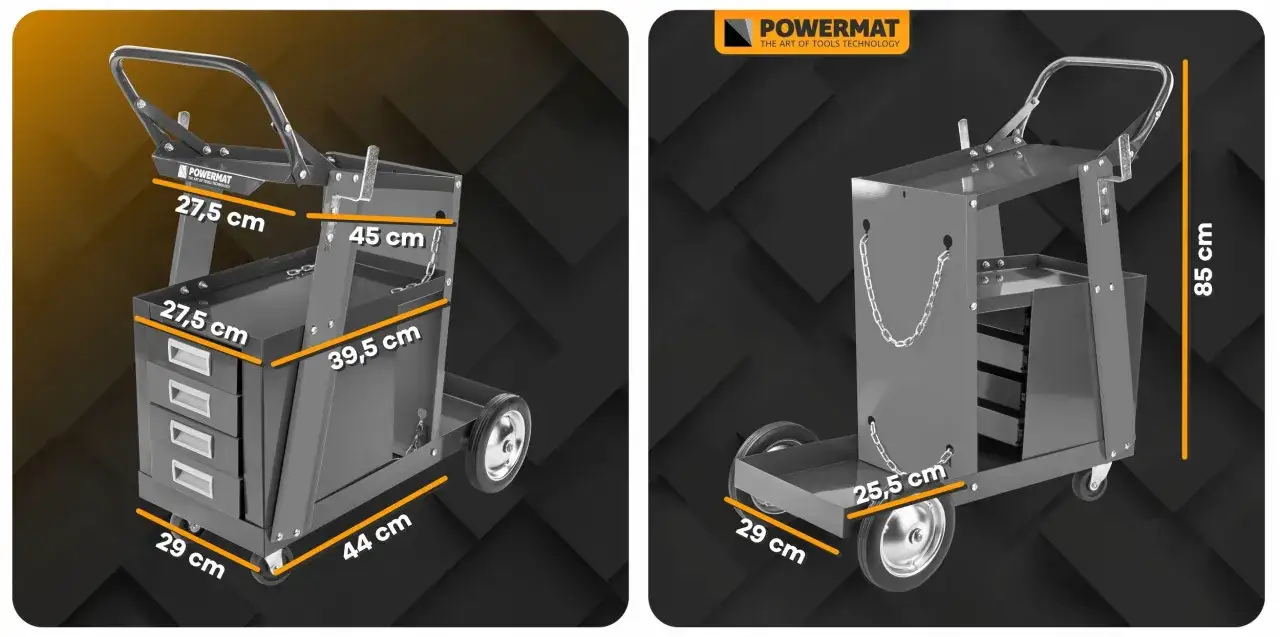

W codziennej praktyce najwygodniej sprawdzają się półki zbliżone do rozmiarów spotykanych w gotowych wózkach: górna w okolicach 45 x 28 cm, środkowa około 38-40 x 28 cm, a dolna około 44 x 29 cm. To nie są liczby „z katalogu idealnego”, tylko bezpieczny punkt startowy dla wielu popularnych urządzeń. Jeśli sprzęt jest większy, lepiej od razu dodać kilka centymetrów niż potem walczyć z ciasnym montażem.

Wysokość całego wózka zwykle dobrze zamyka się w przedziale 85-95 cm przy kompaktowych konstrukcjach i około 100-110 cm przy rozbudowanych. Gdy półka na butlę jest z tyłu, zostawiłbym też 5-8 cm zapasu za osią kół, żeby masa gazu nie pchała całego zestawu do tyłu. Następny krok to dobór materiału, bo od niego zależy, czy ten układ naprawdę wytrzyma codzienną pracę.

Materiały i osprzęt, które naprawdę mają sens

Przy takim projekcie nie opłaca się przesadnie oszczędzać na konstrukcji nośnej. Wózek ma być lekki, ale nie wiotki. Ja najczęściej wybieram profile stalowe 25 x 25 x 2 mm do lżejszych konstrukcji albo 30 x 30 x 2 mm, jeśli ma dojść butla, szuflady i większe obciążenie. Do półek dobrze sprawdza się blacha 2-3 mm, a przy mocowaniu butli albo punktach zaczepowych nawet grubszy materiał.

• Konstrukcja nośna - profil stalowy 25 x 25 x 2 mm lub 30 x 30 x 2 mm.
• Półki - blacha 2-3 mm, a przy miejscach narażonych na uderzenia 4 mm.
• Kółka tylne - większe, zwykle 150-200 mm, bo lepiej znoszą próg i nierówności.
• Kółka przednie - skrętne 75-100 mm, najlepiej z hamulcem, jeśli wózek ma stać przy stanowisku.
• Łańcuch lub pas do butli - najlepiej dwa punkty mocowania, nie jeden.
• Haki na przewody i palnik - drobiazg, który naprawdę poprawia porządek.
• Uchwyt transportowy - wygodny, zaokrąglony, ustawiony na takiej wysokości, by nie trzeba było się schylać.

OSB i sklejka pojawiają się w wielu amatorskich projektach, ale ja traktuję je ostrożnie. W suchym garażu mogą działać jako element pomocniczy, natomiast przy iskrach, gorących elementach i częstym kontakcie z przewodami stal po prostu daje większy spokój. Jeśli chcesz, by projekt służył latami, wybieraj materiały odporne na ciepło, uderzenia i przypadkowe zachlapanie.

Gdy baza materiałowa jest już rozsądnie dobrana, można przejść do montażu bez ryzyka, że całość zacznie się wyginać albo przewracać pod pełnym obciążeniem.

Jak zbudować wózek krok po kroku

Sam montaż nie jest skomplikowany, ale warto go robić w kolejności, która pozwala wychwycić błędy zanim wszystko zostanie na stałe zespawane. Ja zwykle prowadzę projekt od ramy, potem dodaję słupki i półki, a dopiero na końcu osprzęt, uchwyty i wykończenie. Dzięki temu łatwiej poprawić geometrię, jeśli coś minimalnie „ucieknie”.

1. Zaprojektuj obrys na podłodze lub na kartonie - to najprostszy sposób, żeby zobaczyć realne proporcje bez zgadywania.
2. Zespawaj ramę bazową - sprawdź przekątne, bo nawet niewielkie odchylenie później wyjdzie na kołach.
3. Dodaj pionowe słupki i półki - górna platforma ma być stabilna, a dolna raczej niżej niż wyżej, żeby obniżyć środek ciężkości.
4. Ustal miejsce na butlę - najlepiej z tyłu, z ogranicznikiem i dwoma mocowaniami, bo to poprawia balans całej konstrukcji.
5. Przymierz koła przed końcowym spawaniem - większe tylne i mniejsze przednie ułatwiają manewrowanie przy obciążeniu.
6. Dodaj haki, prowadnice i uchwyty - palnik, kabel masowy i przewód zasilający muszą mieć swoje miejsce, inaczej wózek szybko robi się chaotyczny.
7. Wykonaj próbę obciążeniową - najpierw bez butli, potem z pełnym zestawem, najlepiej z zapasem kilku kilogramów ponad planowaną wagę pracy.
8. Zabezpiecz powierzchnię - szlif, odtłuszczenie, podkład antykorozyjny i farba dają więcej niż „na oko” ładny spaw.

Jeśli do projektu dochodzą szuflady, warto pamiętać o prostym ograniczeniu: nie powinny one wisieć zbyt wysoko ani wysuwać się nad oś kół. Wtedy środek ciężkości rośnie i wózek traci stabilność, zwłaszcza gdy butla jest już zamocowana. Dobrze zrobiony montaż ma być cichy w użytkowaniu, a nie wymagać ciągłej korekty.

Po takim złożeniu widać już, które detale naprawdę pomagają, a które tylko wyglądają efektownie na zdjęciu i komplikują codzienną pracę.

Najczęstsze błędy, które psują użytkowanie

Wózek spawalniczy rzadko psuje się sam z siebie. Najczęściej problem zaczyna się od projektu, który był zbyt ciasny, zbyt lekki albo po prostu nie uwzględniał realnej pracy w warsztacie. I właśnie te błędy dają się potem najbardziej we znaki.

• Zbyt wąska podstawa - konstrukcja wygląda zgrabnie, ale przy skręcie i pełnej butli robi się nerwowa.
• Za małe kółka - na równej posadzce jeszcze działają, ale próg, kabel na podłodze albo drobny gruz szybko pokazują ich ograniczenia.
• Butla umieszczona zbyt wysoko - podnosi środek ciężkości i utrudnia prowadzenie wózka.
• Brak prowadzenia przewodów - kabel palnika i przewód gazowy plączą się pod nogami i kończą się uszkodzeniami.
• Za cienka blacha półek - ugina się pod ciężarem i po czasie traci geometrię.
• Brak hamulca przy jednym z kół - wózek odjeżdża dokładnie wtedy, kiedy ma stać stabilnie przy stanowisku.
• Jednopunktowe mocowanie butli - to za mało; lepiej stosować ogranicznik i drugi element zabezpieczający.

Ja zwracam też uwagę na coś mniej oczywistego: wentylację i dostęp serwisowy. Jeśli spawarka ma zasysać powietrze z boków lub z tyłu, nie można jej „zakleić” pełną zabudową. Podobnie z akcesoriami - jeśli dojście do uchwytu, szpuli drutu albo regulatora gazu jest niewygodne, to taki wózek szybko zaczyna irytować zamiast pomagać. Po takim przeglądzie łatwiej ocenić, czy budujesz sprzęt na lata, czy lepiej sięgnąć po gotowy wariant.

Samodzielny projekt czy gotowy wózek

To nie jest pytanie o ambicję, tylko o czas, budżet i to, jak bardzo chcesz dopasować konstrukcję do swojego sprzętu. Gotowy wózek wygrywa szybkością, ale własny projekt daje precyzyjne dopasowanie do spawarki, butli i układu warsztatu. W praktyce różnica wychodzi dopiero wtedy, gdy zaczynasz z niego korzystać codziennie.

W mojej ocenie własny projekt ma największy sens wtedy, gdy masz nietypowy sprzęt, ograniczone miejsce albo chcesz wykorzystać dokładnie taki układ, jaki sprawdza się w twoim warsztacie. Gotowy wózek jest rozsądny, kiedy liczy się czas i nie chcesz spędzać kilku godzin na cięciu oraz dopasowywaniu profili. Na rynku spotyka się konstrukcje od bardzo prostych, kompaktowych modeli po rozbudowane wózki z półką na butlę, szufladami i uchwytami na przewody, więc wybór zależy głównie od tego, ile funkcji naprawdę potrzebujesz.

Na końcu i tak wygrywa nie ten wózek, który wygląda najciężej, tylko ten, który pasuje do twojego stylu pracy i przestrzeni w warsztacie.

Jak dopasować projekt do własnego warsztatu

Jeżeli miałbym zostawić jedną praktyczną radę, byłaby prosta: najpierw zmierz drogę, którą wózek ma jeździć, a dopiero potem licz półki. Szerokość drzwi, próg, promień skrętu między stołem a ścianą, długość przewodów i miejsce na butlę często decydują bardziej niż sam model spawarki. W ciasnym garażu lepiej sprawdzi się krótsza baza i większe koła niż efektowna, ale zbyt szeroka konstrukcja.

Jeśli projekt ma być naprawdę użyteczny, sprawdź jeszcze trzy rzeczy: czy gniazdko nie będzie zasłonięte przez wózek, czy przewody nie będą zahaczać o ostre krawędzie i czy wózek da się odsunąć jedną ręką bez szarpania. To drobiazgi, ale właśnie one decydują, czy po kilku tygodniach będziesz z niego korzystać naturalnie, czy tylko tolerować go w rogu warsztatu. Dobrze zaprojektowany wózek staje się częścią stanowiska pracy, a nie kolejnym sprzętem do omijania.
