Dobry dobór parametrów w cięciu plazmowym zaczyna się od jednej rzeczy: odczytania właściwej karty ustawień i zrozumienia, co naprawdę opisuje. W praktyce chodzi o prąd, prędkość, wysokość palnika i czas przebicia, a nie o ślepe przepisanie wartości z internetu. Poniżej rozkładam temat na praktyczne elementy, żeby łatwiej ustawić maszynę, ograniczyć żużel i nie marnować dysz na próbach.
Najważniejsze ustawienia trzeba czytać razem, bo dopiero wtedy karta ma sens
- Najpierw sprawdzaj model przecinarki, palnik, gaz i rodzaj materiału, dopiero potem amperaż.
- Kluczowe są: prąd, prędkość cięcia, wysokość palnika, czas przebicia i stan materiałów eksploatacyjnych.
- Wartości z tabeli są punktem startowym, nie uniwersalnym przepisem dla każdej maszyny.
- Za niski prąd lub zbyt duża prędkość zwykle kończą się żużlem i niedocięciem.
- Przy grubszych blachach często trzeba przejść na start od krawędzi zamiast przebijać materiał w środku.
- Najlepszy efekt daje korekta na próbce, a nie kopiowanie ustawień bez sprawdzenia.

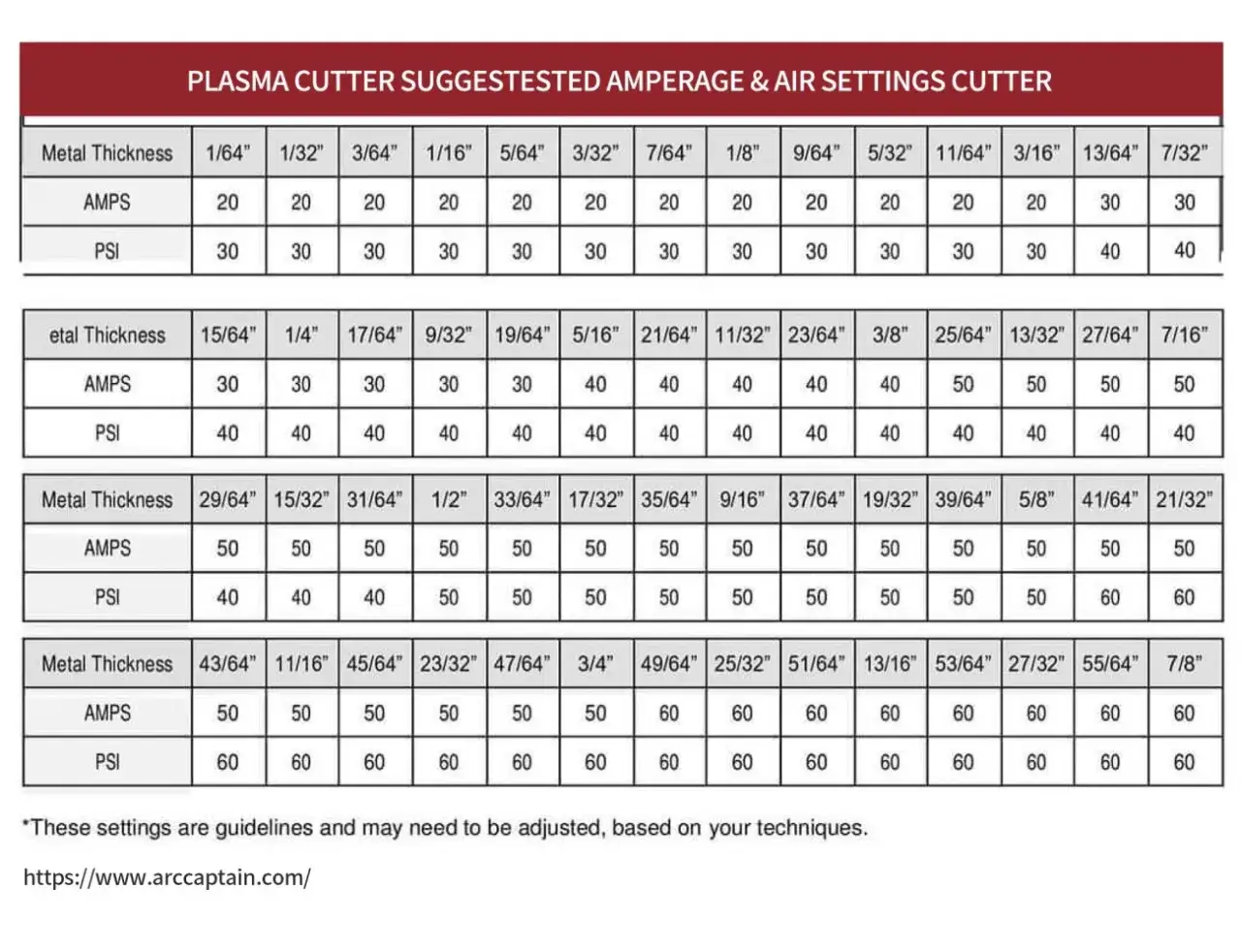

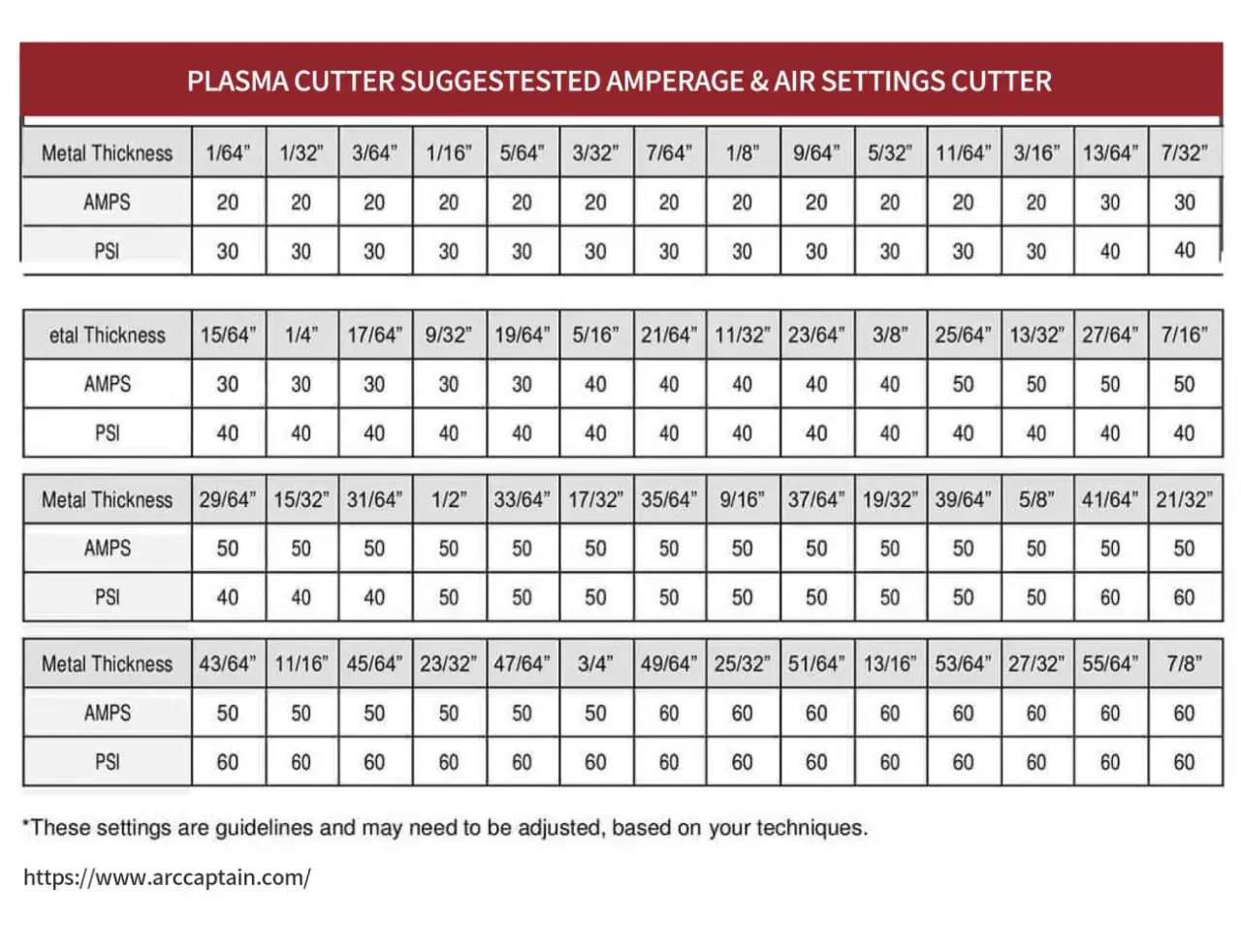

Jak czytać kartę ustawień bez zgadywania
Ja zaczynam od sprawdzenia, czy karta dotyczy dokładnie tej samej przecinarki, palnika i kompletu materiałów eksploatacyjnych. Jak podaje Hypertherm, taka karta ma być punktem startowym, a nie gotową receptą na każdy warsztat, bo inne będą wartości dla palnika ręcznego, inne dla maszynowego, a jeszcze inne dla cięcia z powietrzem, tlenem czy mieszaniną gazów.
W praktyce w tabeli szukam pięciu rzeczy: grubości materiału, prądu cięcia, prędkości, wysokości przebicia i wysokości cięcia. Dobrze, jeśli producent podaje też napięcie łuku, szerokość szczeliny cięcia oraz informację o przepływie gazu, bo te dane bardzo pomagają przy CNC i przy ocenie jakości krawędzi.
| Element karty | Co oznacza w praktyce | Co się dzieje, gdy jest źle dobrany |
|---|---|---|
| Grubość materiału | Zakres pracy, dla którego producent podał ustawienia | Poza zakresem rośnie ryzyko niedocięcia albo przegrzania blachy |
| Prąd cięcia | Ilość energii w łuku plazmowym | Za mały nie przebija, za duży poszerza szczelinę i grzeje materiał |
| Prędkość cięcia | Posuw palnika | Za wolno robi żużel, za szybko zostawia ukos i niedocięcia |
| Wysokość palnika | Odległość od materiału podczas cięcia | Za nisko topi górną krawędź, za wysoko pogarsza stabilność łuku |
| Czas przebicia | Chwila zatrzymania łuku po zajarzeniu | Za krótki nie przebija, za długi niszczy końcówki i wydłuża cykl |
Jeśli w karcie widzisz jeszcze informacje o przepływie gazu i napięciu łuku, to dobrze. To zwykle znak, że producent myśli nie tylko o samym przecięciu blachy, ale też o powtarzalności i jakości krawędzi. Kiedy już to rozumiem, łatwiej mi ocenić, które parametry naprawdę trzeba korygować, a które najlepiej zostawić w spokoju.
Które parametry robią największą różnicę na krawędzi
Ja najpierw patrzę na prąd i prędkość, bo te dwa ustawienia najłatwiej psują efekt. Dopiero potem dopracowuję wysokość palnika i czas przebicia. Taki porządek oszczędza materiał próbny, bo nie poprawiam wszystkiego naraz.
| Parametr | Gdy jest za niski | Gdy jest za wysoki |
|---|---|---|
| Prąd cięcia | Łuk bywa niestabilny, a materiał nie przebija się czysto | Pojawia się przegrzanie, szersza szczelina i większe odkształcenie |
| Prędkość cięcia | Łuk gaśnie, rośnie ilość żużla i nadtopień | Powstaje ukos, poszarpana krawędź i niedocięcia |
| Wysokość palnika | Górna krawędź może się nadtopić, a dysza szybciej się zużywa | Zwiększa się ukos i spada jakość cięcia od spodu |
| Czas przebicia | Łuk nie zdąży przebić materiału na pełną grubość | Niepotrzebnie obciążasz dyszę i wydłużasz cały proces |
| Gaz i stan eksploatacji | Cięcie robi się niestabilne, mimo poprawnych liczb z karty | Nie poprawi samo w sobie jakości, ale ujawnia błędy doboru ustawień |
W cięciu plazmowym słaba krawędź bardzo często wynika nie z jednego dużego błędu, tylko z kilku drobnych odchyleń naraz. Z tego powodu karta ustawień jest naprawdę użyteczna dopiero wtedy, gdy patrzy się na nią jak na zestaw powiązanych parametrów, a nie pojedynczych liczb. Na tej bazie najłatwiej pokazać, jak wygląda praktyczny przykład dla popularnej stali.
Przykładowa rozpiska dla stali miękkiej przy 45 A
W kartach producenta dla stali miękkiej, powietrza i palnika maszynowego 45 A widać prostą zależność: im grubszy materiał, tym niższa prędkość i większa potrzeba pracy przy krawędzi. W takim zestawieniu prędkość jakościowa spada od 5560 mm/min przy 2 mm do 110 mm/min przy 25 mm, a prędkość produkcyjna od 7910 do 145 mm/min. To dobrze pokazuje, dlaczego gotowa rozpiska nie może być traktowana jak uniwersalny przepis.
| Grubość stali miękkiej | Prędkość dla lepszej jakości | Prędkość produkcyjna | Co to oznacza w praktyce |
|---|---|---|---|
| 2 mm | 5560 mm/min | 7910 mm/min | Bardzo szybkie cięcie, ale wymaga czystego materiału i równego prowadzenia |
| 3 mm | 3960 mm/min | 5590 mm/min | Nadal jest duży zapas, więc łatwo zobaczyć wpływ własnych korekt |
| 4 mm | 2800 mm/min | 3960 mm/min | Tu zaczyna się wyraźnie liczyć stabilność wysokości palnika |
| 6 mm | 1430 mm/min | 2110 mm/min | Różnica między dobrym i złym posuwem staje się bardzo widoczna |
| 8 mm | 1020 mm/min | 1385 mm/min | Rośnie znaczenie czystego powietrza i poprawnego przebicia |
| 10 mm | 780 mm/min | 920 mm/min | Cięcie wyraźnie zwalnia, a każdy błąd od razu zostawia ślad |
| 12 mm | 540 mm/min | 690 mm/min | Przy tej grubości łatwo o żużel, jeśli operator pojedzie zbyt wolno |
| 16 mm | 310 mm/min | 400 mm/min | W tym przykładzie zaczyna się start od krawędzi |
| 20 mm | 170 mm/min | 240 mm/min | Start od krawędzi staje się praktycznie koniecznością |
| 25 mm | 110 mm/min | 145 mm/min | To już praca wolna, wymagająca bardzo stabilnego prowadzenia |

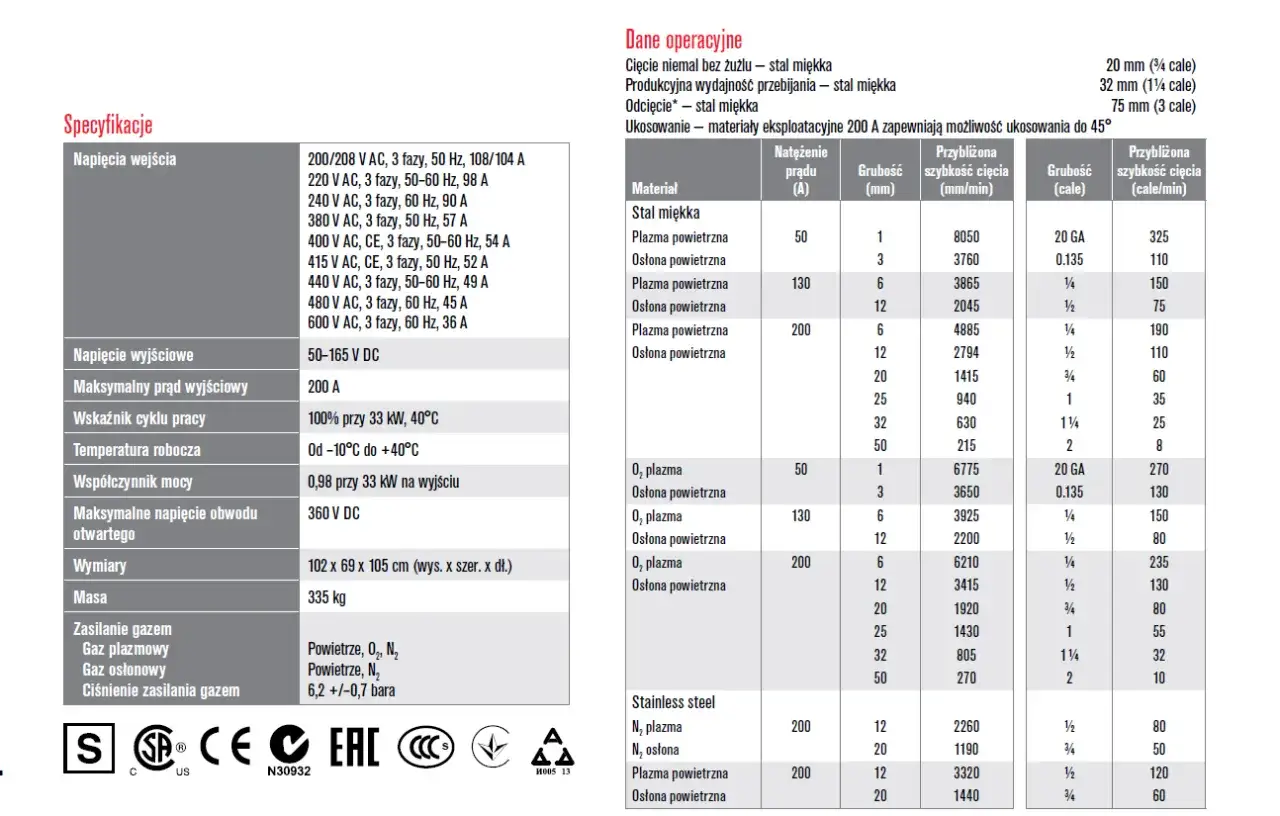

W tej samej karcie producent zwykle podaje też wysokość przebicia, czas przebicia i odległość cięcia, ale tych wartości nie kopiuję bezmyślnie do innej maszyny. One zależą od palnika, uchwytu i materiałów eksploatacyjnych. Właśnie dlatego gotowy wykres trzeba czytać razem z instrukcją konkretnego urządzenia, a nie obok niej. Z tego miejsca najkrótsza droga prowadzi do pytania, co zmienia się, gdy zamiast stali miękkiej tnę nierdzewkę albo aluminium.
Stal miękka, nierdzewka i aluminium nie wybaczają tych samych błędów
To jest moment, w którym wielu operatorów traci cierpliwość: ta sama maszyna potrafi ciąć świetnie stal czarną, a przy nierdzewce albo aluminium wymaga już innego tempa pracy. Ja patrzę na to tak: nie zmieniam tylko amperażu, ale całe podejście do chłodzenia łuku, prowadzenia palnika i czystości materiału.
| Materiał | Na co zwracam największą uwagę | Najczęstszy błąd | Praktyczna uwaga |
|---|---|---|---|
| Stal miękka | Równy posuw, odpowiednia wysokość i stan dyszy | Za wolne cięcie, które zostawia żużel | To najlepszy materiał do pierwszych prób i kalibracji ustawień |
| Nierdzewka | Ograniczenie przegrzewania i dobra wentylacja stanowiska | Zbyt wolne cięcie, przebarwienia i szorstka krawędź | Nie gonię tu za szybkością, bo jakość krawędzi spada szybciej niż przy stali czarnej |
| Aluminium | Czysta powierzchnia, stabilne przebicie i kontrola stanu materiału | Brudny materiał, zbyt krótkie przebicie albo niestabilny łuk | Przed cięciem warto odtłuścić i usunąć tlenki, bo reakcja na błędy jest natychmiastowa |
W praktyce nie próbuję ustawiać wszystkich metali „na jeden wzór”. To prawie zawsze kończy się przeciętnym rezultatem. Zamiast tego traktuję stal miękką jako punkt odniesienia, a nierdzewkę i aluminium jako materiały, przy których bardziej liczy się dyscyplina procesu niż agresywne tempo. I właśnie tu najłatwiej zobaczyć błędy po samej krawędzi.
Najszybciej błędy rozpoznasz po kształcie krawędzi
Jeśli krawędź wygląda źle, nie zgaduję na ślepo. Najpierw czytam objaw, bo on zwykle prowadzi prosto do jednego z trzech obszarów: prędkości, wysokości palnika albo stanu materiałów eksploatacyjnych. Dobrze ustawiona karta nie uratuje zużytej dyszy, ale bardzo pomaga odsiać pozostałe przyczyny.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Dużo żużla na dole | Za mała prędkość, zbyt duża wysokość palnika albo zużyta dysza | Podnieś tempo o mały krok, sprawdź wysokość i obejrzyj elektrody oraz dyszę |
| Górna krawędź jest nadtopiona | Palnik pracuje zbyt nisko albo prąd jest wyższy niż trzeba | Wróć do wartości z karty i skontroluj dystans od materiału |
| Wyraźny ukos | Za szybki posuw lub zbyt duża wysokość cięcia | Spowolnij cięcie i sprawdź, czy palnik nie idzie za wysoko |
| Łuk przerywa | Za niski prąd, słabe powietrze lub zużyte materiały eksploatacyjne | Sprawdź filtrację, ciśnienie i stan kompletów eksploatacyjnych |
| Brak pełnego przebicia | Za krótki czas przebicia albo praca poza zakresem tabeli | Wydłuż pierce delay i upewnij się, że materiał mieści się w zaleceniach |
Najlepszy nawyk, jaki widzę u dobrych operatorów, jest prosty: po każdym teście robią jedną zmianę i od razu oceniają efekt. Dzięki temu wiadomo, co faktycznie poprawiło cięcie, a co tylko przypadkiem się z nim zgrało. Na takim podejściu opiera się też sensowne ustawianie maszyny krok po kroku.
Jak dobrać ustawienia krok po kroku na nowej blachie
W warsztacie najlepiej działa prosty schemat. Najpierw wybieram kartę dokładnie pod model urządzenia, potem potwierdzam grubość i rodzaj materiału, a na końcu robię krótki test na odpadzie. Jeśli mam ograniczyć liczbę poprawek, korekty prowadzę w tej kolejności: prędkość, wysokość, dopiero potem prąd.
- Sprawdź realną grubość materiału, a nie tylko opis z dokumentacji.
- Wybierz kartę ustawień dla dokładnego modelu palnika i kompletu eksploatacyjnego.
- Ustaw prąd, gaz i wysokość zgodnie z zaleceniem producenta.
- Zrób krótki test na odpadzie z tej samej partii materiału.
- Jeśli krawędź jest zbyt ciepła lub ma żużel, zmieniaj prędkość małymi krokami, zwykle o 5-10%.
- Jeśli problem zostaje, dopiero wtedy koryguj wysokość palnika lub czas przebicia.
- Po udanej próbie zapisz ustawienia razem z grubością, stanem dyszy i typem materiału.
Taki porządek jest może mniej efektowny niż szybkie kręcenie wszystkimi pokrętłami, ale w praktyce daje więcej powtarzalności. Ja wolę jedną kontrolowaną zmianę niż trzy poprawki naraz, bo wtedy szybciej widać, co naprawdę działa. I właśnie dlatego przed pierwszym przejazdem zawsze sprawdzam jeszcze kilka rzeczy poza samą kartą ustawień.
Co jeszcze sprawdzam przed pierwszym przejazdem, żeby nie zgadywać dwa razy
W cięciu plazmowym karta ustawień to dopiero połowa sukcesu. Druga połowa to warunki pracy, które bardzo łatwo psują nawet dobrze dobrane wartości. Najczęściej sprawdzam te elementy:
- czy powietrze jest suche i dobrze przefiltrowane,
- czy elektroda i dysza są dobrane do amperażu,
- czy masa łapie czysty, metaliczny fragment blachy,
- czy materiał nie ma farby, rdzy albo grubej warstwy zgorzeliny,
- czy zapisuję finalne parametry po udanej próbie.
Po kilku takich zapisach własna karta ustawień staje się cenniejsza niż dowolny ogólny wzór, bo uwzględnia konkretną maszynę, realne powietrze i styl pracy operatora. I właśnie tak traktuję dobrze przygotowaną tabelę: jako narzędzie do powtarzalnych cięć, a nie dokument do odhaczenia przed startem.
