Diagram Ishikawy w produkcji - jak szukać prawdziwych przyczyn?

Kacper Nowicki .

28 czerwca 2026

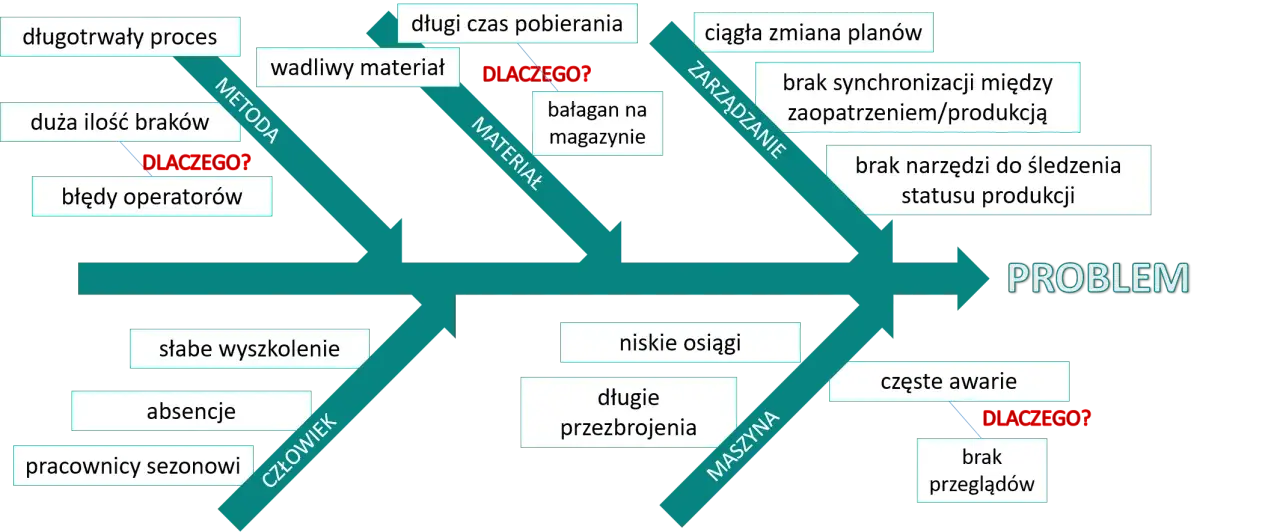

Wykres Ishikawy analizuje przyczyny problemu: długotrwały proces, wady materiałowe, błędy operatorów, słabe zarządzanie i awarie maszyn.

Wykres Ishikawy pomaga rozłożyć problem produkcyjny na czynniki pierwsze: ludzi, maszyny, materiały, metody, pomiary i środowisko. W praktyce przydaje się wtedy, gdy rośnie liczba braków, proces zaczyna falować albo jedna awaria wraca mimo kolejnych poprawek. W tym tekście pokazuję, jak go czytać, jak go zbudować i jak przełożyć analizę na działania, które naprawdę poprawiają jakość.

Najważniejsze rzeczy, które warto wiedzieć przed analizą przyczyn

  • Diagram przyczynowo-skutkowy porządkuje hipotezy, ale sam nie dowodzi, która przyczyna jest prawdziwa.
  • W produkcji najlepiej działa przy jednym, konkretnym skutku, na przykład wzroście braków, przestoju albo odchyłce wymiarowej.
  • Najczęściej stosowany układ to 6M: ludzie, maszyny, materiały, metody, pomiary i środowisko.
  • Najwięcej daje wtedy, gdy po analizie od razu pojawia się plan sprawdzeń, właściciel działań i termin weryfikacji.
  • W obróbce metali i spawaniu szczególnie dobrze sprawdza się przy wadach powtarzalnych, trudnych do uchwycenia na pierwszy rzut oka.

Czym jest diagram przyczynowy i dlaczego działa w produkcji

To graficzny sposób opisu związku między jednym skutkiem a wieloma możliwymi przyczynami. Na końcu „ryby” zapisuje się problem, a na odchodzących od kręgosłupa gałęziach układa się wszystko, co mogło do niego doprowadzić. Brzmi prosto, ale właśnie ta prostota jest jego siłą: zamiast dyskutować ogólnie o „jakości” albo „bałaganie na hali”, zespół zaczyna myśleć o konkretnych mechanizmach.

Ja najczęściej traktuję tę metodę jako sposób na uporządkowanie rozmowy. Jeśli w zakładzie pojawia się porowatość spoin, skoki wymiaru po obróbce albo powtarzalny przestój linii, to nie zaczynam od szukania winnego. Zaczynam od zebrania możliwych źródeł problemu i dopiero potem sprawdzam, które z nich naprawdę mają pokrycie w danych.

Najważniejsze jest to, że diagram nie zastępuje analizy danych. On tylko porządkuje hipotezy tak, żeby zespół nie mieszał objawów z przyczynami. Dzięki temu łatwiej przejść od zgadywania do sprawdzania faktów. Żeby ten obraz był czytelny, trzeba jeszcze umieć go poprawnie odczytać.

Jak czytać rybią ość bez technicznego żargonu

Na schemacie mamy trzy poziomy informacji. Głowa ryby to skutek, czyli to, co naprawdę boli firmę. Główne ości to szerokie grupy przyczyn, a małe ości to szczegóły, które pokazują, co dokładnie mogło zawieść. W praktyce warto myśleć o tym jak o mapie tropów, a nie o gotowym wyroku.

Element diagramu Co oznacza Jakie pytanie warto zadać
Głowa ryby Jeden, konkretny problem do wyjaśnienia Co dokładnie się dzieje, gdzie i jak często?
Główne ości Grupy możliwych przyczyn W której rodzinie przyczyn najlepiej szukać źródła?
Małe ości Przyczyny szczegółowe i podprzyczyny Co konkretnie w tej kategorii mogło zawieść?

W produkcji największy błąd polega na wpisywaniu na diagramie zbyt ogólnych haseł. „Ludzie źle pracują” niczego nie wyjaśnia. „Operator nie dostał aktualnej instrukcji przezbrojenia” już daje kierunek. Im bardziej konkretne są zapisy, tym łatwiej potem przejść do sprawdzenia przyczyny na hali. A skoro już wiadomo, jak czytać strukturę, pora przejść do samego budowania analizy.

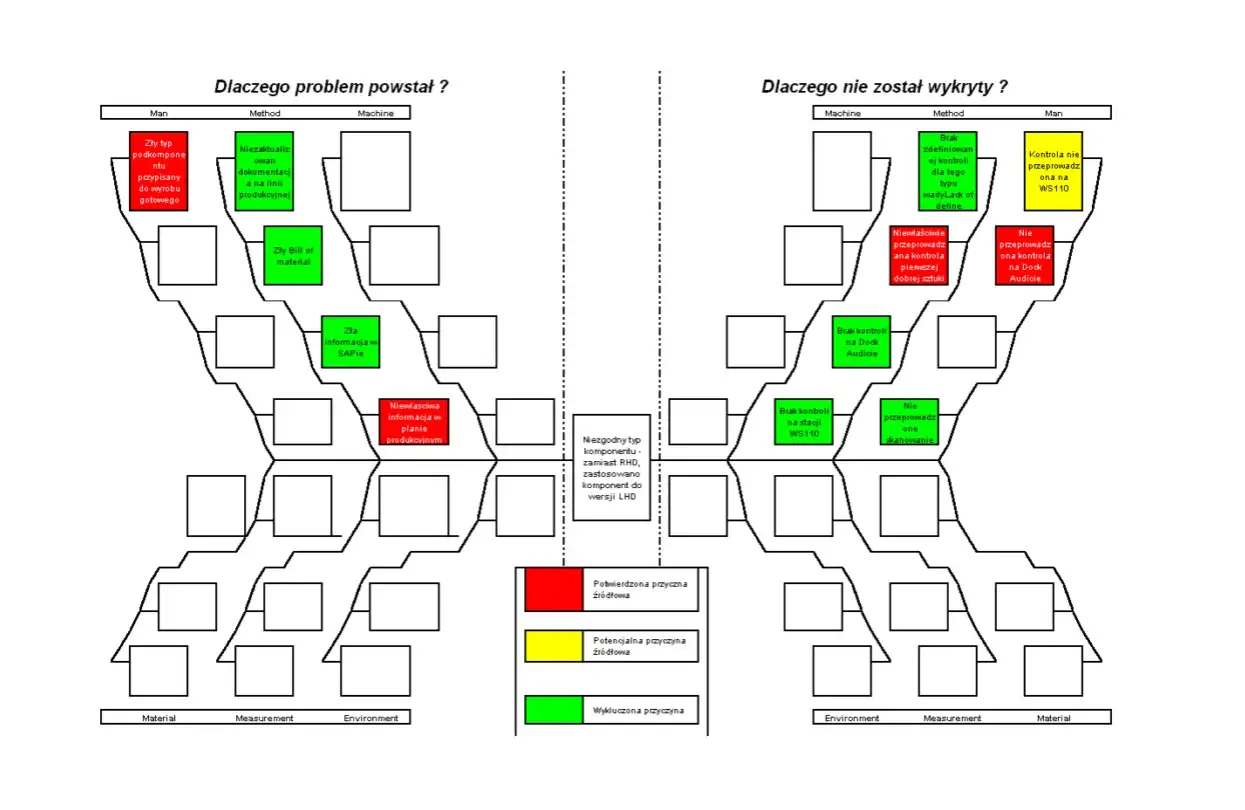

Wykres Ishikawy analizujący przyczyny powstania i niewykrycia problemów, z podziałem na kategorie: człowiek, metoda, maszyna, materiał, pomiar, środowisko.

Jak zbudować analizę krok po kroku w zespole produkcyjnym

Najlepiej działa jedno spotkanie dla jednego problemu. W praktyce wystarcza zespół 3-7 osób: ktoś z produkcji, ktoś z jakości, ktoś z utrzymania ruchu i, jeśli trzeba, technologia albo logistyka. Taka grupa jest jeszcze na tyle mała, że da się nią sterować, ale już na tyle szeroka, że nie patrzy na problem wyłącznie z jednej strony.

  1. Opisz skutek możliwie precyzyjnie. Nie „mamy problemy z jakością”, tylko na przykład „wzrost braków spoin na zmianie nocnej o 18% względem średniej z ostatnich 4 tygodni”.
  2. Ustal ramy analizy. Jeden produkt, jedna linia, jedna zmiana, jedna partia lub jeden typ awarii. Rozlane granice zwykle kończą się rozmyciem wniosków.
  3. Rozpisz główne kategorie przyczyn. Najczęściej korzysta się z 6M, ale czasem trzeba dodać jeszcze energię, logistykę albo warunki otoczenia, jeśli to one sterują problemem.
  4. Dopisuj podprzyczyny bez oceniania ich na starcie. Na tym etapie liczy się szerokość, nie selekcja. Lepiej zanotować zbyt wiele tropów niż ominąć jeden istotny.
  5. Odfiltruj przyczyny na podstawie danych. Sprawdź pomiary, raporty z utrzymania ruchu, zapisy z produkcji, wyniki kontroli jakości i obserwacje z hali.
  6. Przerób hipotezy na działania. Każda potwierdzona przyczyna powinna mieć właściciela, termin i sposób sprawdzenia efektu.

Ja zwykle zakładam na taką analizę od 30 do 60 minut, jeśli problem jest jeden i zespół zna proces. Jeżeli zaczyna się robić burza mózgów bez granic, spotkanie traci sens. Diagram ma uporządkować rozmowę, a nie zamienić ją w długą debatę o wszystkim naraz. Gdy konstrukcja jest już jasna, najważniejsze staje się dobranie właściwych kategorii przyczyn.

Kategorie przyczyn, które najczęściej sprawdzają się w produkcji

W zakładach produkcyjnych najczęściej pracuję na układzie 6M. To praktyczny kompromis: jest wystarczająco szeroki, żeby nie pominąć ważnych tropów, i jednocześnie na tyle prosty, że zespół szybko go rozumie. W obróbce metali i spawaniu ten model sprawdza się szczególnie dobrze, bo pozwala rozdzielić czynniki techniczne od organizacyjnych i materiałowych.

Kategoria Co obejmuje Przykłady z produkcji metali
Ludzie Doświadczenie, szkolenie, koncentracja, zmęczenie, rotacja Nowy operator, błędny dobór parametrów, pomyłka przy przezbrojeniu
Maszyny Stan techniczny, zużycie, awarie, kalibracja, stabilność pracy Zużyta dysza, rozkalibrowany przyrząd, niestabilny podajnik drutu
Materiały Partie dostaw, wilgoć, czystość, tolerancje, zanieczyszczenia Brudna blacha, różnice między partiami, zawilgocony materiał dodatkowy
Metody Instrukcje, kolejność operacji, standardy, parametry procesu Brak standardu czyszczenia, zła sekwencja spawania, zbyt szybkie tempo pracy
Pomiary Jak i czym mierzymy, gdzie zbieramy dane, czy dane są wiarygodne Zły punkt kontroli, opóźniony zapis danych, brak kontroli przepływu gazu
Środowisko Temperatura, wilgotność, pył, przeciągi, oświetlenie, hałas Przeciąg przy stanowisku, wysoka wilgotność, pył po szlifowaniu

W niektórych firmach model 5M wystarcza, ale w praktyce produkcyjnej często dokłada się pomiar albo środowisko, bo to właśnie tam kryje się realny powód problemu. Taka drobna korekta robi dużą różnicę, zwłaszcza wtedy, gdy proces wygląda na stabilny, a wyniki i tak się rozjeżdżają. Żeby to było bardziej namacalne, przejdźmy do konkretnego przykładu z hali.

Przykład z obróbki metali i spawania

Najłatwiej zrozumieć tę metodę na problemie, który pojawia się w produkcji codziennie. Weźmy dwa typowe przypadki: wzrost braków po spawaniu MIG/MAG oraz odchyłki wymiarowe po obróbce skrawaniem. W obu sytuacjach skutek jest widoczny, ale źródła mogą leżeć w zupełnie innych miejscach.

Problem Co warto wpisać do diagramu Co sprawdzić jako pierwsze
Porowatość spoin Wilgoć na materiale, zbyt mały przepływ gazu, zabrudzona powierzchnia, przeciąg przy stanowisku, zużyta dysza, zbyt szybkie prowadzenie palnika Stan powierzchni przed spawaniem, parametry gazu, warunki na stanowisku, historię zużycia osprzętu
Odchyłki wymiarowe po frezowaniu Luźne mocowanie detalu, zużyte narzędzie, błędna kompensacja, różnice temperatury materiału, rozkalibrowany przyrząd pomiarowy Stabilność mocowania, stan narzędzia, porównanie pomiarów z różnych zmian, powtarzalność kontroli

Warto zauważyć jedną rzecz: diagram nie mówi jeszcze, co jest winne. On tylko pokazuje, które tropy mają sens i które warto zweryfikować najpierw. To odróżnia go od prostych list „możliwych przyczyn”, które często kończą się na intuicji jednego specjalisty. Kiedy problem jest szeroki albo dotyczy wielu różnych objawów, dobrze jest połączyć tę metodę z innymi narzędziami.

Kiedy warto połączyć go z Pareto, 5 Why i FMEA

W produkcji rzadko opłaca się pracować tylko jednym narzędziem. Diagram przyczynowo-skutkowy świetnie porządkuje myślenie, ale inne metody pomagają doprecyzować priorytety albo sprawdzić ryzyko. Ja traktuję je jak zestaw uzupełniających się filtrów, a nie konkurencyjne techniki.

Sytuacja Lepsze połączenie Po co to robić
Masz wiele różnych braków, ale nie wiesz, który boli najbardziej Pareto Pomaga wskazać kilka dominujących strat zamiast rozpraszać uwagę na wszystko naraz
W jednej gałęzi przyczyn trzeba zejść głębiej 5 Why Pomaga dojść z objawu do źródła, zamiast zatrzymać się na poziomie pierwszej odpowiedzi
Planujesz zmianę procesu i chcesz ocenić ryzyko FMEA Przesuwa uwagę z reakcji na prewencję i pozwala przygotować zabezpieczenia wcześniej
Chcesz sprawdzić, czy problem naprawdę się zmienia w czasie SPC Pokazuje zmienność procesu na danych, a nie na wrażeniach z jednej zmiany

W praktyce najrozsądniejszy układ wygląda tak: najpierw porządkuję przyczyny w diagramie, potem wybieram te najbardziej prawdopodobne, a na końcu dopinamiam je danymi z Pareto, 5 Why albo kontroli statystycznej. Dzięki temu analiza nie zostaje na poziomie „wydaje mi się”. Taki porządek jest dużo bardziej użyteczny niż sam rysunek, ale trzeba uważać na kilka typowych pułapek.

Najczęstsze błędy, które psują analizę

Najwięcej czasu traci się nie na samym rysowaniu, tylko na złych nawykach w trakcie analizy. Widziałem już wiele spotkań, które kończyły się obszernym diagramem i zerowym wpływem na proces. Zwykle winny był nie brak narzędzia, tylko sposób jego użycia.

  • Za szeroko zdefiniowany problem. Jeśli opis obejmuje pół zakładu, zespół nie ma szans dojść do sensownych wniosków.
  • Mieszanie skutku z przyczyną. „Brak jakości” nie jest przyczyną. To kolejny objaw, który też trzeba rozebrać na części.
  • Budowanie diagramu bez danych. Sama opinia zespołu bywa pomocna, ale bez potwierdzenia na hali szybko prowadzi na skróty.
  • Zbyt dużo dominujących głosów. Gdy jedna osoba przejmuje spotkanie, diagram zaczyna odzwierciedlać jej intuicję, a nie wiedzę zespołu.
  • Brak decyzji po analizie. Jeśli po spotkaniu nie ma właściciela działań i terminu weryfikacji, cała praca rozpływa się w notatkach.

Do tego dochodzi jeszcze jedna rzecz, którą często widać w zakładach produkcyjnych: pomylenie narzędzia analitycznego z rozwiązaniem problemu. Sam diagram nie poprawi procesu, nie wymieni zużytego osprzętu i nie ustawi lepiej parametrów. On tylko pomaga dojść do miejsca, w którym trzeba działać. Właśnie dlatego ostatni etap jest najważniejszy.

Jak przełożyć analizę na działania, które obniżają braki

Najlepszy efekt daje prosty schemat pracy: wybierz 1-3 najbardziej prawdopodobne przyczyny, nadaj im właścicieli, sprawdź je na danych i ustaw krótką pętlę kontroli efektu. W praktyce wystarcza czasem 48 godzin na pierwsze testy, o ile problem jest dobrze opisany i nie wymaga długiej zmiany technologii. Jeśli przyczyna się potwierdzi, trzeba ją od razu zamknąć w standardzie: aktualizacji instrukcji, kontroli wejściowej, przeglądzie maszyny albo dodatkowym punkcie pomiarowym.

Najlepsze analizy nie kończą się na ładnym rysunku, tylko na trzech rzeczach: potwierdzonej przyczynie, sprawdzonym działaniu i jasnym wskaźniku, który pokazuje, czy problem naprawdę maleje. Jeśli właśnie tak prowadzi się diagram Ishikawy, staje się on praktycznym narzędziem do ograniczania braków, przestojów i powtarzalnych błędów, a nie kolejną kartką z warsztatu jakości.

FAQ - Najczęstsze pytania

Najlepiej sprawdza się przy jednym, konkretnym skutku, na przykład wzroście braków, przestoju, porowatości spoin albo odchyłce wymiarowej. Artykuł podkreśla też, że warto pracować na małym zespole 3-7 osób i jednym problemie naraz, bo wtedy łatwiej dojść do sensownych wniosków.
6M obejmuje ludzi, maszyny, materiały, metody, pomiary i środowisko. To podstawowy układ, który dobrze porządkuje przyczyny w produkcji metali i spawaniu. W niektórych procesach warto dopisać dodatkowo energię albo logistykę, jeśli to one realnie wpływają na problem.
Po zebraniu hipotez trzeba odfiltrować je danymi z hali, raportów utrzymania ruchu, zapisów produkcyjnych i kontroli jakości. Następnie wybiera się 1-3 najbardziej prawdopodobne przyczyny, nadaje właścicieli, ustala termin i sprawdza efekt. Jeśli przyczyna się potwierdzi, trzeba ją zamknąć w standardzie, instrukcji albo kontroli procesu.
Artykuł wskazuje kilka dobrych połączeń. Pareto pomaga wskazać najważniejsze straty, 5 Why schodzi głębiej w jedną gałąź przyczyn, FMEA wspiera ocenę ryzyka przy zmianach procesu, a SPC pokazuje, czy problem naprawdę zmienia się w czasie. Dzięki temu Ishikawa nie zostaje tylko listą pomysłów.
